Export Maschinensteuerung DA

Mit Export Maschinensteuerung DA speichern Sie Achsdaten in herstellerunabhängigen Formaten (REB-Datenarten).

Nach der Auswahl der Achse, zu der die Steuerungsdaten exportiert werden sollen, wird der Stammname der Steuerungsdaten eingegeben bzw. ausgewählt und anschließend der Export mit OK durchgeführt.

VORSICHT:

Bestehende Dateien mit den gewählten Namen werden ohne Sicherheitsabfrage überschrieben.

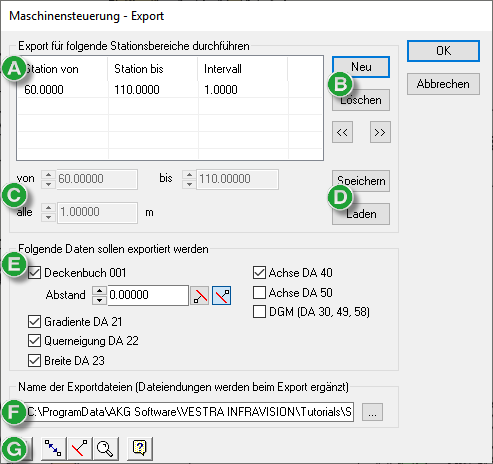

Abbildung 1. Dialogfeld „Maschinensteuerung - Export”

Anmerkung:

Der Wizard auf der Registerkarte Querschnitt > Daten > Maschinen ermöglicht den Export der gewünschten Punkte zur automatisierten Profilierung der Trasse. Dort können verschiedene Daten und Formate gewählt werden.

Auf der Registerkarte V-Straße > Daten > Maschinensteuerung werden Daten zur Steuerung der Maschinen im Straßenbau (z. B. Fertiger oder Grader) in den gängigen REB-/GAEB-Datenarten übergeben.

Export für folgende Stationsbereiche durchführen

Legt die Liste der aktuell definierten Stationsbereiche fest.

Tabelle

Station von zeigt die Anfangsstation an. Diese wird unter von festgelegt.
Station bis zeigt die Endstation an. Diese wird unter bis festgelegt.
Intervall zeigt die Schrittweite zwischen den Stationen an.

Schaltflächen

Neu legt einen zusätzlichen Stationsbereich an.

Löschen entfernt den aktuell markierten Stationsbereich (Zeile).

Nach oben und Nach unten ändert die Reihenfolge der Einträge.

Speichern sichert die Stationstabelle als Maschinensteuerungsdatei *.MSC.

Laden liest eine Stationstabelle aus einer Maschinensteuerungsdatei *.MSC ein.

Folgende Datenarten sollen exportiert werden

Legt den Umfang der Daten fest:

Deckenbuch 001…Spuren -1 und +1
Optional kann der Abstand des Punkts zur Achse als letzte Spalte in der 001-Datei exportiert werden.
Gradiente DA 21…Gradienten
Querneigung DA 22…Rampenbänder
Breite DA 23…Breitenbänder
Achsen DA 40…Achsen
Achsen DA 50…Kurvenband
DGM (DA 30, 49, 58)…Format 114 mit Punkten (DA 30), Linien (DA 49) und Dreiecken (DA 58)

Anmerkung:

Zum Zeilenaufbau der REB-Formate siehe Datenarten.

Unterschiedliche Ausgabe von DA21

AKG liefert das offizielle Format mit der Datei *.021, aber auch DA21 für spezifische Anwendungen z. B. Maschinensteuerung, welche unter Umständen nicht dem Original entsprechen:

Die Datei Export.d21 ist ein VESTRA-eigenes Format
Die Datei Export.021 (Export aus Gradienteneditor)
Die Datei MSCExport_[Aktuelle Achsnummer].021 (Export aus Maschinensteuerung)

Alle 3 Dateien basieren grundsätzlich auf der Datenart 21. Dieses sieht hinter der Kennung 021 eine laufende Nummer vor (siehe Dokumentation IBM Programmsystem Straßenbau Aufriss).

Der Export des Formats DA21 auf der Registerkarte V-Straße > Daten > Export Daten aus Maschinensteuerung (MSCExport_[Aktuelle Achsnummer].021) unterscheidet sich von der aus dem Gradienteneditor (Längsschnitt > Gradiente > Export) stammenden Export.021 in folgenden Dingen:

Die Datei Export.021 (Export aus Gradienteneditor) ist das aktuelle gültige REB-Format. Hier steht in den Spalten 4/5 eine Gradientenkennzahl (Lage der Gradiente im Querschnitt) und in den Spalten 34/35 eine Kennziffer zur Steuerung der Ausrundungsart.
Im Beispiel Export.021 hier 00 für Ausrundung mit Quadratischer Parabel.
Anmerkung:
In dieser Datei wird genau eine Achse/Gradiente ausgegeben.
In der Datei für die Maschinensteuerung (MSCExport_0010.021) werden Achsnummern statt der Kennzahlen ausgegeben.

Beispiel

Export.021 Gradienteneditor - Export DA 21

021 1 0.000 666.175 0.00000
021 1 170.000 655.437 3000.00000
021 1 401.212 647.599 0.00000

MSCExport_[Aktuelle Achsnummer].021 Maschinensteuerung - Export DA 21, Achse 10

02110 0.000 666.175 0.000 0
02110 170.000 655.437 3000.000 0
02110 401.212 647.599 0.000 0

Export.d21 Gradienteneditor - Export Hauptgradienten (VESTRA-internes Format)

21 0 0.000 666.175 0.000
21 0 170.000 655.437 3000.000
21 0 401.212 647.599 0.000

Name der Exportdateien

Steuerdaten zu einer Achse müssen alle denselben Stammnamen haben, z. B. bei der Achse Nr. 715 für die Achsdaten steuer_715.d40, für die Breiten steuer_715.d23. Das Programm schlägt den Stammnamen MSCExport_[Achsnummer] vor, der Name kann jedoch beliebig verändert werden.

VORSICHT:

Bestehende Dateien mit den gewählten Namen werden ohne Sicherheitsabfrage überschrieben.

Untere Werkzeugleiste

Bietet allgemeine Funktionen und allgemeine Einstellungen.

Wert des ausgewählten Felds in der Grafik abgreifen F9

Wechselt in die Grafik zur Übernahme eines Werts.

Nach Selektion des letzten benötigten Punkts wechselt das Programm automatisch aus der Grafik ins Dialogfeld zurück. Abbrechen mit Esc ist nicht notwendig. Die Funktion erkennt, wie viele Punkte erforderlich sind.

Berechnungsliste anzeigen

Erstellt die Datei AXEL[Aktuelle Achsnummer].lst die Achsliste an.

Anmerkung:

Um nicht zu viele Dateien zu erzeugen, sollte diese Funktion nur gewählt werden, wenn genau die Achsen berechnet werden, für die solche Einzellisten nötig sind.

Abstand zwischen zwei Punkten abgreifen

Greift den Abstand zwischen zwei Punkten in der Grafik ab.

Anmerkung:

Mit gedrückter Umschalt-Taste werden vorhandene Punkte gefangen.

Zwangspunktdiagnose

Ermöglicht die Feststellung der vorliegenden Zwänge für die markierte Achse:

Anmerkung:

Weiterführende Informationen und Vorgehensweisen finden Sie unter Zwangspunkte.

In Grafik zoomen

Zeigt die aktuell markierte Achse möglichst groß auf dem Bildschirm an.

Hilfe anzeigen F1

Blendet die kontextsensitive Hilfe ein.
