Zeichnungsbearbeitung
Mit der Zeichnungsbearbeitung können automatisch erzeugte Pläne komfortabel bearbeitet werden: Punkt-, Linien- und Flächendarstellungen, Textfelder sowie Legenden und Schriftfelder.
Start
Start stellt die grundlegenden Funktionen für die Zeichnungsbearbeitung bereit.
Ebenen/Schichten
Mit Ebenen/Schichten steuern Sie die Sicht auf die Daten.
Ebenen
Mit Ebenen erhalten Sie ein Ordnungsprinzip für die Speicherung der ObjekteZeichnungsobjekte.
Neue Ebene
Mit Neue Ebene erzeugen Sie eine neue Ebene und legen die Nummer dafür fest.

Zeichnungsbearbeitung
Mit der Zeichnungsbearbeitung können automatisch erzeugte Pläne komfortabel bearbeitet werden: Punkt-, Linien- und Flächendarstellungen, Textfelder sowie Legenden und Schriftfelder.
- Referenzen
  Referenzen sind externe Dokumente, die in die Zeichnung verlinkt werden. Die Daten der Dokumente sind nicht direkt in der Zeichnung enthalten.
- Anfasser
  Mit Anfasser erhalten Sie Elemente, die zur Bearbeitung von Grafikobjekten auf dem Bildschirm dienen.
- Werkzeugleiste Konstruktion
  Die Konstruktion verschiedenster Objekte wird durch Hilfspunkte und die Werkzeugleiste Konstruktion unterstützt. Damit können Objekte auch auf nur temporär benötigten Konstruktionen (Hilfskonstruktionen) gründen.
- Rückgängig machen
  Rückgängig machen ermöglicht das Zurücknehmen einer oder mehrerer Aktionen und stellt den alten Zustand wieder her.
- Schnellzugriffsleiste
  Mit der Schnellzugriffsleiste am oberen Rand des Dialogfelds erhalten Sie in allen Modi einen schnellen Zugriff auf allgemeine Funktionen. Die Schnellzugriffsleiste steht immer zur Verfügung.
- VESTRA Commander
  Mit VESTRA Commander erhalten Sie in Tabellenform einen Überblick über die Tastenbefehle in VESTRA INFRAVISION.
- Datei importieren
  Bereits bestehende Zeichnungen in unterschiedlichen Formaten können gelesen werden. Sie können in die aktuelle Zeichnung integriert oder als selbständige Zeichnung gespeichert werden.
- Ansicht/Selektion steuern mit Filtern
  Zur einfacheren Auswahl der Objekte können die Objektarten (Punkt, Linie, Fläche, Text) und deren Komponenten einzeln zur Selektion freigegeben werden.
- Linien zeichnen
  Mit Linien zeichnen erhalten Sie Befehle zur Definition der Liniengeometrie.
- Rechteck zeichnen
  Mit Rechteck zeichnen Sie ein Rechteck durch die Definition zweier gegenüberliegender Eckpunkte.
- Kreis zeichnen
  Kreis zeichnen stellt Befehle zur Definition von Kreisen bereit.
- Bogen zeichnen
  Bögen als Teil der Kreislinie können durch verschiedene Punkte, Radien und Strecken definiert werden.
- Text einfügen
  Mit Text einfügen definieren Sie Beschriftungen in der GrafikZeichnung. Ein Text wird direkt eingegeben und kann beliebig in der Zeichnung platziert werden. Durch wiederholtes Klicken wird der gleiche Text mehrere Male abgesetzt.
- Symbol einfügen
  Symbole können aus einer großen Bibliothek ausgewählt und beliebig in der Zeichnung abgesetzt werden. Größe und Drehung können frei festgelegt werden.
- Texte in Symbolen ersetzen
  Mit Texte in Symbolen ersetzen ändern Sie Texte in Symbolen.
- Bemaßung einfügen
  Bemaßung einfügen beschreibt die Vorgehensweise zum Erstellen der Abmessungsbeschriftung eines Zeichnungsobjekts oder eines Teils davon.
- Schnurgerüst erstellen
  Schnurgerüst erstellen zeichnet eine Absteckung zur Positionierung der Außenkanten eines zu errichtenden Bauwerks und dessen Baugrube.
- Flächen füllen
  Mit Flächen füllen fügen Sie Farben, Schraffurmustern, Symbolen und AutoCAD-Pattern in offene oder geschlossene Objekte ein.
- Liniensignatur zuweisen
  Mit Liniensignatur zuweisen definieren Sie Farbe und Strichlierung, Symbole, vorhandene Linienarten und AutoCAD-Linien für die Darstellung der Linie.
- Ändern
  Ändern ermöglicht die Bearbeitung von Größe, Form und Position von markierten Objekten.
- Linie
  Linie enthält die Werkzeuge zum Bearbeiten der Linienobjekte.
- Zeichnung exportieren
  Mit Zeichnung exportieren speichern Sie die Zeichnung in anderen Dateiformaten als *.pltx zur Übergabe der Zeichnung in andere Programme.
- Speicherebene von Objekten ändern
  Zeichnungsobjekte können auf andere Speicherebenen verschoben werden.
- Kontextmenü
  Das Kontextmenü stellt verschiedene allgemeine Funktionen zur Bearbeitung der Zeichnung bereit.
- Untere Werkzeugleiste
  Die Untere Werkzeugleiste stellt allgemeine Bearbeitungswerkzeuge für die Zeichnung zur Verfügung.
- Registerkarte Datei
  Datei stellt elementare Bearbeitungsfunktionen zur Verfügung.
- Start
  Start stellt die grundlegenden Funktionen für die Zeichnungsbearbeitung bereit.
  - Text bearbeiten
    Mit Text bearbeiten geben Sie den Text ein, der in der Zeichnung angezeigt werden soll, und legen das Format des Texts fest.
  - Symbolauswahl
    Mit Symbolauswahl erhalten Sie alle Symbole aus den VESTRA-Katalogen. Daraus können die Symbole über Fachbedeutungen in den Lageplan und in die Zeichnung eingefügt werden.
  - Symbolverwaltung
    Mit Symbolverwaltung erstellen Sie neue und bearbeiten vorhandene Symbole. Zudem verwalten Sie die Kataloge.
  - Linien- und Flächendarstellung
    Mit Linien- und Flächendarstellung legen Sie die Gestaltung von Linien und Flächen fest.
  - Auswahl filtern
    Mit Auswahl filtern grenzen Sie die aktuell selektierten Objekte über deren Attribute ein.
  - Bemaßung
    Mit Bemaßung fügen Sie die Abmessungen einzelner Strecken/Objekte in die Zeichnung als Maßlinien mit Maßangaben ein.
  - Schnurgerüst
    Schnurgerüst zeichnet eine Absteckung zur Positionierung der Außenkanten eines zu errichtenden Bauwerks und dessen Baugrube.
  - Flächenfüllung
    Flächenfüllung ermöglicht die farbliche Gestaltung aller Flächen (z. B. Geometrieobjekte, Symbole).
  - Liniensignatur
    Mit Liniensignatur gestalten Sie die Geometrie und Farbe aller Linien (z. B. Geometrieobjekte, Symbole).
  - Ändern
    Ändern enthält die Werkzeuge zum Bearbeiten der Objekte.
  - Ebenen/Schichten
    Mit Ebenen/Schichten steuern Sie die Sicht auf die Daten.
    - Schichtzuordnung ändern
      Mit Schichtzuordnung ändern legen Sie eine andere Schicht für die Darstellung der selektierten Objekte fest.
    - Ebenenzuordnung ändern
      Mit Ebenenzuordnung ändern legen Sie eine andere Speicherebene für die selektierten Objekte fest.
    - Ebenen
      Mit Ebenen erhalten Sie ein Ordnungsprinzip für die Speicherung der ObjekteZeichnungsobjekte.
      - Neue Ebene
        Mit Neue Ebene erzeugen Sie eine neue Ebene und legen die Nummer dafür fest.
    - Schichten
      Mit Schichten bilden Sie die Druckreihenfolge ab (Reihenfolge der gezeichneten Schichten). Die Druckreihenfolge verläuft von unten nach oben.
  - Dokumente/Bilder
    Dokumente/Bilder verwaltet die in den Zeichnungen referenzierten Dateien.
- Beschriftung
  Mit Beschriftung versehen Sie Objekte mit zugehörigen Texten. Beschriftungen können mehrzeiligen Text und Textzeiger umfassen.
- Verkehrszeichen
  Mit Verkehrszeichen fügen Sie RWB(A)-Schilder oder StVO-Verkehrszeichen aus WEGWEIS in die aktuelle Zeichnung ein. Vorhandene Schilder können bearbeitet und exportiert werden.
- Ausgabe
  Mit Ausgabe verwalten Sie die Zeichnung und ermöglicht die Übergabe der Daten.
- Ansicht
  Auf der Registerkarte Ansicht stehen Ihnen Funktionen zur Verfügung, um die Anzeige anzupassen.
- Messen
  Mit Messen erhalten Sie geometrische Informationen aus Punkten in der Grafik.

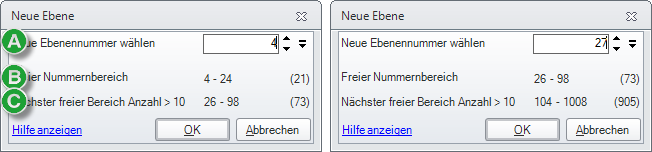

Neue Ebene

Mit Neue Ebene erzeugen Sie eine neue Ebene und legen die Nummer dafür fest.

Neue Ebenennummer wählen

Legt die Nummer der neuen Ebene fest.

Freier Nummernbereich

Zeigt im Bereich der gewählten Ebenennummer die wählbaren Ebenennummern bis zur nächsten belegten Ebenennummer an.

In Klammern wird die Anzahl der freien Ebenen in diesem Bereich angezeigt.

Nächster freier Bereich Anzahl > 10

Zeigt den auf den Bereich der gewählten Ebenennummer folgenden Bereich mit wählbaren Ebenennummern bis zur nächsten belegten Ebenennummer an.

In Klammern wird die Anzahl der freien Ebenen in diesem Bereich angezeigt.
