Polare Absteckung

Die Polare Absteckung berechnet Kleinpunkte mit orthogonalen/polaren Absteckwerten für Achspunkte und seitlich gelegene Punkte durch die Bestimmung der Lage durch Richtungs- und Streckenmessung.

Für eine bestimmte Achse werden Punkte in einem vorzugebenden Stationsbereich und Intervall berechnet. Zusätzlich können Abstände für seitliche Punkte, links und/oder rechts (Abstände links gelegener Punkte: negatives Vorzeichen) angegeben werden.

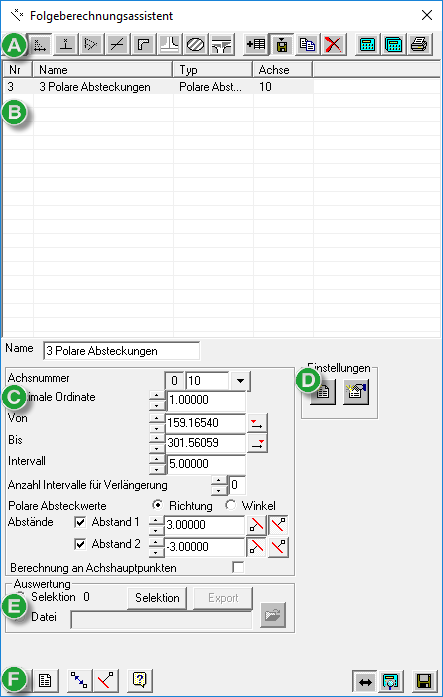

Abbildung 1. Dialogfeld „Folgeberechnungsassistent”: Polare Absteckung

Eingaben

Achsnummer legt die Bezugsachse fest.

Maximale Ordinate legt den größten seitlichen Abstand fest, bis zu dem Punkte als Standpunkt oder Anschlusspunkte verwendet werden sollen.

Von legt die Anfangsstation der Berechnung fest.

Bis legt die Endstation der Berechnung fest.

Intervall legt den Abstand zwischen den Punkten auf der Achse fest.

Anzahl Intervalle für Verlängerung berechnet den Abstand zwischen dem jeweiligen Standpunkt und Anschlusspunkt. Nur Absteckwerte für Punkte, die innerhalb dieses Werts liegen, werden ausgegeben.

Falls mehr Punkte gewünscht werden, kann das Intervall der Verlängerung verändert werden, d. h. der berechnete Abstand wird mit der Anzahl der Verlängerung multipliziert (vorwärts und rückwärts).

Polare Absteckwerte gibt die Ausgabeart der polaren Richtungen an:

Richtung…Richtungswinkel gegen Nord
Winkel…Richtungswinkel gegen die jeweilige Polygonseite

Abstände berechnet zusätzlich polare Abstände zu seitlich liegenden Punkten.

Bei der Eingabe von 0,000 für Anfangsstation und Endstation werden nur die Achshauptpunkte der ausgewählten Achse berechnet.

Auswertung

Legt die Ausgangspunkte für die Berechnung fest.

Selektion verwendet Punkte, die in der Grafik ausgewählt wurden.
Die gewählte Punktanzahl wird angezeigt.
Selektion ermöglicht die erneute Auswahl von Punkten in der Grafik.
Export speichert die Selektion in einem beliebigen Format.
Datei verwendet Punkte aus einer bestehenden C01-Datei.
Dabei wird jede P01-Zeile der Datei gelesen; Punktnamen, Rechtswert und Hochwert werden herangezogen (Texte mit Punktart 6 werden ignoriert).

Punktbeschriftung mit Freitext: Punkte mit Freitexten (Punktattribut 7) können mit dem Text ausgegeben werden.

Optimale Vorgehensweise

Digitalisieren Sie ein Linienpolygon in der Stationsrichtung zur Achse über die Punkte (Vermessungspunkte), die bei der Berechnung verwendet werden sollen.
Selektieren Sie das Linienpolygon.
Speichern Sie die selektierten Punkte als Datei für Wiederholungsberechnungen.
Führen Sie die Berechnung durch.

Durch das Digitalisieren und Selektieren eines Linienpolygons wird gewährleistet, dass die Punkte in sinnvoller Reihenfolge in die Berechnung eingehen.

Damit in der Berechnungsliste die richtigen Punktnamen erscheinen, ist beim Digitalisieren darauf zu achten, dass Punkte fangen mit Namen eingeschaltet ist.

Liste

Die Berechnungsliste zeigt alle Parameter der polaren Absteckung an. In der Liste bedeuten:

E…horizontales Maß zwischen Standpunkt und Anschlusspunkt

T…Richtungswinkel gegen Nord vom Standpunkt zum Anschlusspunkt

U…örtliches Abszissenmaß vom jeweiligen Standpunkt aus in Richtung Anschlusspunkt gemessen

W…örtliches Abszissenmaß vom jeweiligen Anschlusspunkt aus in Richtung Standpunkt gemessen

V…örtliches Orthogonalmaß von der Polygonseite aus gesehen (PPA in Richtung PPE) (Standpunkt zu Anschlusspunkt)

Sehne…Maß zwischen den benachbarten Absteckpunkten

E1…horizontales polares Maß vom Standpunkt zum Absteckpunkt

W1...Winkel auf die Polygonseite oder der Richtungswinkel gegen Nord (wie gewählt: Richtung oder Winkel) vom Standpunkt zum Absteckpunkt

E2…horizontales polares Maß vom Anschlusspunkt aus zum Absteckpunkt

W2…Winkel auf die Polygonseite oder der Richtungswinkel gegen Nord (wie gewählt: Richtung oder Winkel) vom Anschlusspunkt zum Absteckpunkt

Beispiel

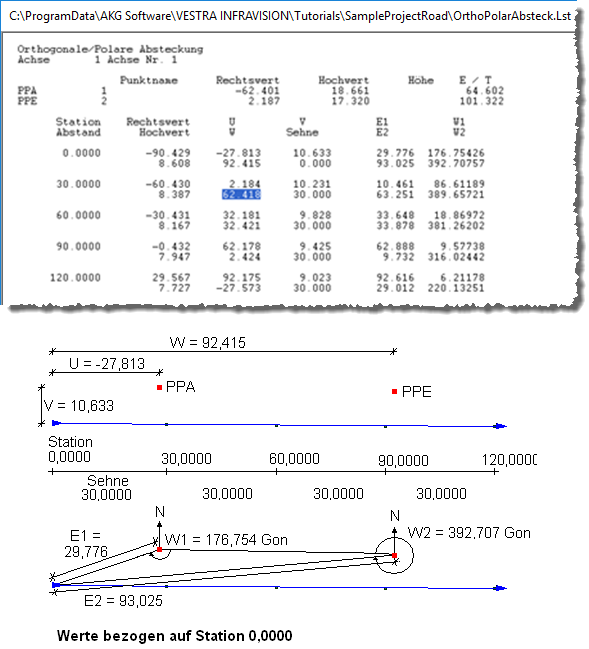

Tabelle und zugehörige Skizze einer polaren Absteckung:

Abbildung 2. Listenausschnitt mit Skizze
