Senkrechte Abstände

Mit Senkrechte Abstände berechnen Sie die Abstände zwischen zwei Achsen.

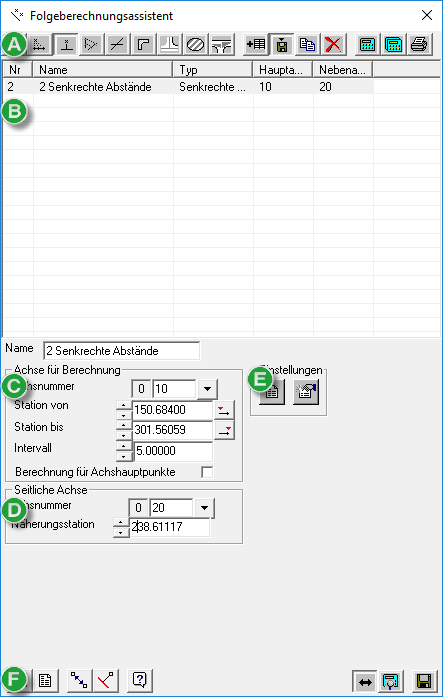

Abbildung 1. Dialogfeld „Folgeberechnungsassistent”: Senkrechte Abstände
  1. Obere Werkzeugleiste
  2. Nur Folgeberechnungen vom Typ Senkrechte Abstände werden aufgelistet.
  3. Eingaben zur 1. Achse
  4. Eingaben zur 2. Achse
  5. Einstellungen zu Liste und Berechnung
  6. Untere Werkzeugleiste

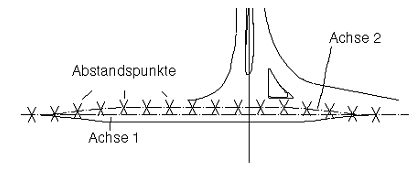

Abbildung 2. Skizze zu Senkrechte Abstände

In einem vorzugebenden Stationsbereich und Intervall auf der Achse für Berechnung Achse 1 (Bezugsachse) werden dabei die Abstände senkrecht auf eine andere seitliche Achse (Achse 2) berechnet. Die Ergebnisse der Berechnung werden in der Datei Senkrecht.lst gespeichert.

Zusätzlich können die Abstände auch an den Achshauptpunkten berechnet werden.

Achse für Berechnung

Achsnummer legt die Bezugsachse fest.

Station von legt die Anfangsstation der Berechnung fest.

Station bis legt die Endstation der Berechnung fest.

Intervall legt den Abstand zwischen den Punkten auf der Achse fest.

Berechnung an Achshauptpunkten erzeugt zusätzliche Kleinpunkte an Stationen, an denen ein neues Achselement beginnt.

Seitliche Achse

Achsnummer legt die zweite Bezugsachse fest.

Näherungsstation

Wenn die Projektion der Näherungsstation zwischen Station von und Station bis der Hauptachse liegt, werden die Punkte auf der Nebenachse erst ab dieser Station berechnet.

Anmerkung:
Die Angabe einer Näherungsstation ist sinnvoll, wenn das Lot der Hauptachse nicht eindeutig auf die Nebenachse fällt.

Beispiel

Die Hauptachse läuft mittig durch einen Tropfen und somit durch die Tropfenachse.
