Export REB 22.013

Mit Export REB 22.013 erzeugen Sie eine Datei nach REB 22.013 (Massen und Oberflächen aus Prismen).

VORSICHT:

Es handelt sich also nicht um eine vollständige Massenberechnung, sondern um einen für eine Massenberechnung geeigneten DGM-Datenbestand.

Insbesondere ist so der Datenaustausch mit Fremdsystemen möglich. Falls das DGM Punktnamen besitzt, die länger als 7 Zeichen sind, werden die Namen vor dem Export auf 7 Stellen gekürzt, da das Format nicht mehr Stellen besitzt.

Sind im Modell Punktnamen mit mehr als 7 Stellen vorhanden, erfolgt beim Start der Exportfunktion ein Hinweis zur Kürzung der Punktnamen auf 7 Zeichen.

Anmerkung:

Damit ist die Eindeutigkeit nicht mehr in jedem Fall gewährleistet!

Änderungen der Werte der Mengendefinition (feste Höhe, dZ ... ) müssen vor dem Export gespeichert werden.

Punktnamen

Für die Übergabe eines DGM über die REB 22.013-Schnittstelle müssen vorher zwingend Punktnamen vergeben werden. Sonst kann die Dreiecksvermaschung im Zielsystem nicht interpretiert werden!

Das importierende Zielsystem ohne vorhandene Punktnamen die Dreiecksvermaschung selbst berechnen. Dadurch können sich Abweichungen zum Ausgangs-DGM ergeben.

DGM-Auswahl

Anhand einer Kennzahl (KZ) kann das DGM ausgewählt werden:

KZ 11 DGM oder aktuelles DGM
KZ 12 - 14: DGM

Anmerkung:

Die KZ ist mit 10 vorbelegt.

Die Positionen werden in den DA 58 und DA 49 in Spalte 8 und 9 exportiert.

ETRS-Koordinaten

Für die Koordinaten sind sieben Vorkommastellen vorgesehen. ETRS-Koordinaten besitzen mehr Stellen und verursachen daher eine Verschiebung der Spalten. Dadurch kann das Format nicht korrekt erzeugt werden. Eine Fehlermeldung wird angezeigt.

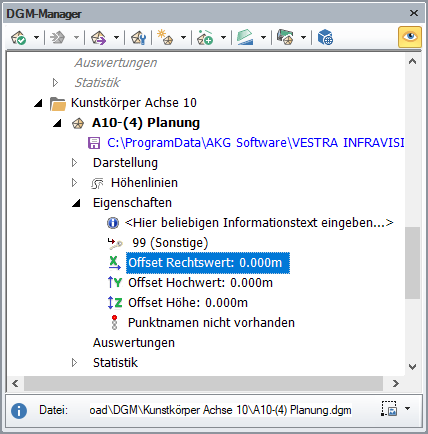

Nach Verschiebung des DGM im Rechtswert um den negativen Wert der achten Vorkommastelle im DGM-Manager > Eigenschaften, kann das DGM ebenfalls über Export REB 22.013 ausgegeben werden.

Abbildung 1. Verschiebung im DGM-Manager

Anmerkung:

Empfohlen wird jedoch die Verwendung der LandXML-Schnittstelle, da diese keine Begrenzung der maximale Anzahl von Bruchkanten ( REB: 99 Bruchkanten, GAEB: 999 Bruchkanten) hat.
