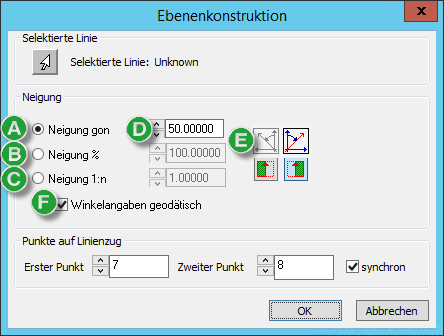

Ebenenkonstruktion

Mit Ebenenkonstruktion erzeugen Sie eine Ebene auf Grundlage einer Linie.

Selektierte Linie

Zeigt den Liniennamen an.

Neigung

Legt Art, Betrag und Richtung des Winkels zwischen der Ebene und der Horizontalen fest.

Winkelangaben geodätisch berechnet die Neigung in Gon. Bei deaktivierter Option wird in Grad [°] gerechnet. X-Achse und Y-Achse werden vertauscht. Die Richtung der Winkelangabe ändert sich.

/ In Linienrichtung auf der linken/rechten Seite definiert die Ausrichtung der Ebene.

Bei Angabe der Ebene ist darauf zu achten, in welche Richtung die Steigung der jeweiligen Ebene laufen soll, da sich dadurch die Lage des Schnittpunkts entsprechend verändert.

Punkte auf Linienzug

Legt die Teilstrecke der Polylinie fest, mit der gerechnet werden soll.
