Platzhaltertexte

Mit Platzhaltertexte ersetzen Sie Platzhalter im Schriftfeld durch beliebige Texte.

Einfacher Text (hier %Datum) im Schriftfeld wird durch den definierten Text (hier das aktuelle Datum) ersetzt.

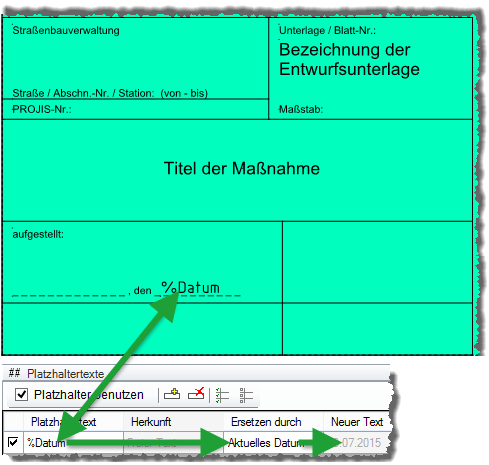

Abbildung 1. Platzhaltertext aus Schriftfeld ersetzt

Wurde im Schritt 2: Plandefinition als Schriftfeld ein Blocksymbol mit Blockattributen ausgewählt, stehen diese Texte hier als Platzhalter zur Verfügung. Die Herkunft in der Tabelle gibt das zugehörige Blocksymbol an.

Werkzeugleiste

Stellt verschiedene Bearbeitungsfunktionen zur Verfügung:

Platzhalter benutzen
Aktiviert die Bearbeitung der Tabelle und verwendet die Einträge in den Plänen.
Neue Zeile
Fügt einen neuen Platzhaltertext hinzu.
Zeile löschen
Entfernt den aktuellen Platzhaltertext.
Vorbelegung wiederherstellen
Liest die Definitionen (Blockattribute) neu aus dem eingestellten Stempelfeld (Block) ein und trägt sie in diese Liste ein. Damit wird sichergestellt, dass händische Änderungen in dieser Liste nicht immer automatisch aus dem eingestellten Stempelfeld (Block) überschrieben werden.

Tabelle

  • Platzhaltertext zeigt den ursprünglichen Text an. Der Text kann frei festgelegt werden.
  • Herkunft zeigt den Ursprung des Texts an.
  • Ersetzen durch fügt vordefinierte Platzhalter ein:
    • Achsbezeichnung…Achsnamen aus dem Projekt
    • Achsnummer…Achsnummer aus dem Projekt
    • Aktuelle Zeit…Zeit zum Zeitpunkt der Definition
      Anmerkung:
      Der Druck des Plots kann zu einem ganz anderen Zeitpunkt erfolgen.
    • Aktuelles Datum…Datum zum Zeitpunkt der Definition im Format dd.mm.jjjj
      Anmerkung:
      Der Druck des Plots kann zu einem ganz anderen Zeitpunkt erfolgen.
    • Dateiname…Namen der aktuellen *.dwg-Datei ein.
      Anmerkung:
      Das Namensschema wird im Schritt 14: Ausgabe > Datei eingestellt.
    • Höhenmaßstab…verwendeter Vertikal-Maßstab
    • Längenmaßstab…verwendeter Horizontal-Maßstab
    • Maßstab…beide verwendete Maßstäbe
    • Nachfolgender Text…erlaubt die direkte Eingabe von Zeichen. Alle Buchstaben, Zahlen und Sonderzeichen sind möglich.
    • Nummer des Plans…laufende Nummer des Plans
      Anmerkung:

      Die aktuelle Nummer und die Gesamtanzahl der Einzelpläne wird im Wizard unten links unter Aktueller Plan angezeigt.

    • Papiergröße…Fläche des Plans in m²
    • Projektbezeichnung…Projektnamen wie im Projektmanager festgelegt
    • Projektpfad…Speicherort mit kompletter Pfadangabe
    • Stationsbereich…erste und letzte Station des Plans
    • Schriftfeldname…Dateinamen der ausgewählten *.dwg-Datei
      Anmerkung:
      Ist diese Datei nicht vorhanden, wird auf der Seite 2: Plandefinition ein Warnhinweis angezeigt.
  • Neuer Text zeigt den Text an, der im Plan erscheint.

Hinterlegte Felder werden automatisch erzeugt.

Texte aus Blocksymbolen können nicht gelöscht werden. Diese können nur eingeschaltet bzw. ausgeschaltet werden.
