Anzeigeteil

Mit Anzeigeteil sehen Sie alle Zwangspunkte, die unter Protokollierung gewählt wurden.

Fehlerfarben

Verstöße werden im eingestellten Farbton hinterlegt, wobei die intensivste Farbe jeweils die größte Abweichung von der Grenze darstellt (100 %). Dieser Farbton wird bei jeder Berechnung neu bestimmt.

Anmerkung:

Nicht der Betrag Abweichung, sondern nur das Verhältnis zur extremsten Abweichung wird damit dargestellt.

Die gültigen Werte sind in weißer Farbe dargestellt.

Werte sind grau hinterlegt, wenn der Zwangspunkt außerhalb des kompletten Deckenbuchs liegt.

Anzeige Fehlerkreis

Zeigt die Punkte im Lageplan temporär an. Die Funktion ermöglicht einen Überblick, wo die Zwangspunkte in der Örtlichkeit liegen.

Der Radius gibt die Größe des Fehlerkreises in Koordinateneinheiten an. Die Punkt mit der größten Abweichung (100 %) wird durch einen Kreis mit diesem Radius dargestellt. Kleinere Abweichungen werden mit entsprechend kleineren Kreisen markiert.

Im Längsschnitt kann durch Klicken in eine bestimmte Zeile der Liste diese Station angezeigt werden.

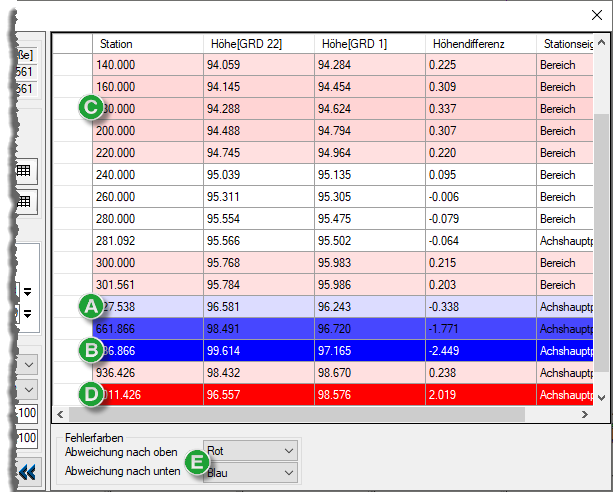

Abbildung 1. Anzeigeteil Höhendifferenz zweier Gradienten
