Ausgangsdaten

Mit Ausgangsdaten legen Sie die Randbedingungen für den Export fest.

Stationsbereich

Legt über die Stationsbereich eine grobe Auswahl fest.

Über die vorgegebene Stationstabelle können Anfangsstation und Endstationen ausgewählt werden. Damit kann der Berechnungsbereich reduziert werden. Alle Stationen mit Querprofil werden angeboten.

Mit Aktivierung der Schaltflächen Stationsfixierung auf Anfangsstation und Stationsfixierung auf Endstation wird die ganze Achse gewählt.

Datenquelle

Legt die Ausgangsdaten fest.

Ein Horizont kann ausgewählt werden, aus dem der Kunstkörper erzeugt wird.

Flächenerkennungen aus benachbarten Horizonten listet Horizonte mit vorhandenen Flächen auf.

Horizont kann nicht ausgewählt werden?

Der Horizont kann nicht gewählt werden, wenn gleichzeitig:

Horizonte nur stationsweise mit Daten belegt sind
eine Station ausgewählt ist, an der keine Daten vorhanden sind
im Horizontmanager Horizont nur mit Daten anzeigen gewählt ist.

Anmerkung:

Im Kontextmenü kann der Filter umgestellt werden.

Datenlücken schließen ergänzt in den Profilen, die nicht alle ausgewählten Punkte enthalten, diese fehlenden Punkte (z. B. bei Einschnitt/Dammlage). Dabei wird jeweils ein Punkt im Abstand von 10 cm zum Nebenpunkt im Profil erzeugt.

Anmerkung:

Diese Funktion wird benötigt, wenn für alle Profile die identische Anzahl von Punkten erwartet wird.

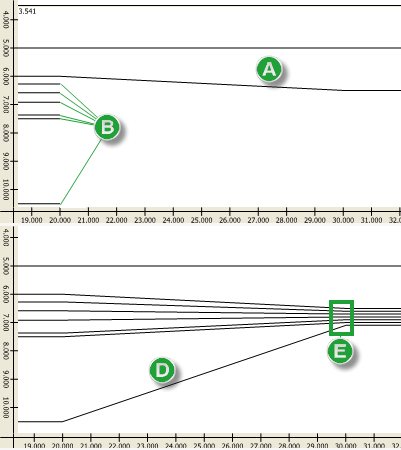

Abbildung 1. Vorschau ohne und mit der Funktion Datenlücken schließen

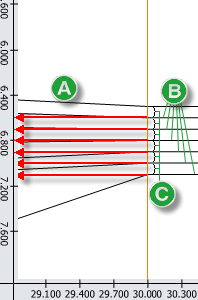

Abbildung 2. Detail bei Station 30.000

Die Erzeugung von sich kreuzenden Linien ist ausgeschlossen.

Vorschau

In der Vorschau wird eine Draufsicht entlang der Achse dargestellt. Gleichnamige Punkte werden verbunden, wenn diese an benachbarten Stationen liegen. Andernfalls entsteht eine Lücke. Mit der Funktion Datenlücken schließen werden diese Datenfehlstellen überbrückt.

Der in der Vorschau angezeigte Datenbestand wird beim Export genau so erzeugt. So erlauben hier sichtbare Fehler das Korrigieren der Eingabe oder das Abbrechen der Aktion.

Anmerkung:

In der Vorschau wird die aktuelle Konstellation mit der Schaltfläche

Aktualisieren angezeigt.

Für weitere Informationen siehe Vorschau.
