Punkte erfassen

Mit Punkte erfassen können Sie mehrere Punkte gleichzeitig für die Berechnung auswählen.

Nach Betätigen der Schaltfläche Erfassen wird ein Dialogfeld zur Erfassung der Punkte für die Berechnung geöffnet.

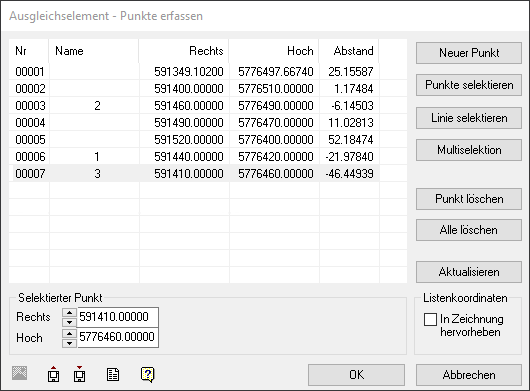

Abbildung 1. Dialogfeld Ausgleichselement - Punkte erfassen

Die Abstandswerte in der letzten Spalte sind die ermittelten Abstände auf die errechnete Achse. Gleichbedeutend mit Prüfungen > Punkthaufen auf die neue Achse mit den erfassten Punkten.

Die Punkte, über die das Ausgleichselement einen Radius oder eine Gerade rechnen soll, können auf verschiedene Arten erfasst werden:

Tabelle

Listet die gewählten Punkte auf.

Nr.…laufende Nummer
Name…vorhandene Punktnamen
Rechts…Rechtswert/X-Wert/Easting der Koordinate
Hoch…Hochwert/Y-Wert/Northing der Koordinate
Abstand…berechnetet Abstände auf die errechnete Achse. Gleichbedeutend mit Prüfungen > Punkthaufen auf die neue Achse mit den erfassten Punkten.

Neuer Punkt

Manuelle Eingabe von Punktkoordinaten

Mit der linken Maustaste in das Feld der Koordinateneingabe Rechts bzw. Hoch wechseln und die Koordinaten eingeben. Wenn sich ein Koordinaten-Feld (Rechts oder Hoch) im Eingabemodus befindet, kann über die Schaltfläche Wert des ausgewählten Felds in Grafik abgreifen der Punkt digitalisiert oder bestehende Punkte mit der linken Maustaste gefangen werden. Um mehrere Punkte einzugeben, müssen die Arbeitsschritte wiederholt werden.

Bei Doppelklick auf die Zeile der entsprechenden Punktnummer wird automatisch in die Zeichnung gewechselt.

Punkte selektieren

Mit der linken Maustaste können bestehende Punkte in der Zeichnung gewählt werden. Mehrere Punkte können nacheinander gewählt werden.

Anmerkung:

Auch Punkte aus einer XREF können selektiert werden.

Linie selektieren

Mit der Schaltfläche Linie selektieren kann in der Zeichnung eine Linie ausgewählt werden. Die Achse wird in Richtung der selektierten Linie gerechnet.

Anmerkung:

Linien aus einer XREF können nicht selektiert werden.

Multiselektion

Mehrere Objekte werden in der Zeichnung durch einmaliges Selektieren gewählt.

Mehrere Selektionen direkt nacheinander z. B. durch Fenster aufziehen und danach gleich eine Einzelselektion sind nicht möglich. Stattdessen kann die Multiselektion mehrmals aufgerufen werden.

Punkt löschen

Entfernt den markierten Punkt aus der Selektion. Der Punkt in der Zeichnung wird nicht gelöscht.

Alles löschen

Entfernt alle Punkte aus der Selektion. Die Punkte in der Zeichnung werden nicht gelöscht.

Übernahme von Punkten aus einer Liste

Mit der Schaltfläche Untere Werkzeugleiste > Punktliste importieren wird das Dialogfeld Import-Manager geöffnet:

Untere Werkzeugleiste

Stellt verschiedene Bearbeitungsfunktionen zur Verfügung:

In Grafik abgreifen: Erlaubt die Definition der Koordinaten des aktuellen Punkts in der Zeichnung.

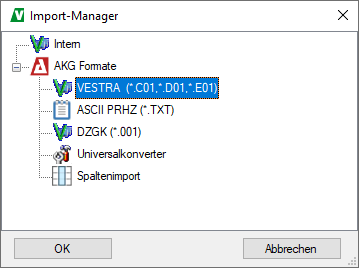

Punktliste importieren: Übernimmt Punkte aus einer Datei. Das Dialogfeld Import-Manager zur Auswahl der Punktdatei wird geöffnet.; Abbildung 2. Dialogfeld Import-Manager

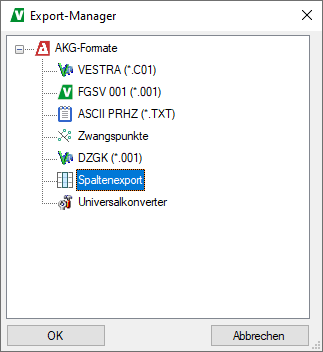

Punktliste exportieren: Übergibt die in der Liste aufgeführten Punkte als Datenbankpunkte in verschiedenen Formaten. Das Dialogfeld Export-Manager zur Dateiauswahl wird geöffnet.; Abbildung 3. Dialogfeld Export-Manager
Punktliste drucken: Erzeugt eine VESTRA-Liste der selektierten Punkte.

Hilfe: Öffnet die kontextsensitive Hilfe.
