Parkbucht

Mit Parkbucht berechnen Sie eine Konstruktion nach den in der RASt empfohlenen Aufstellwinkeln und den entsprechenden Längen, Breiten und Abständen A zur Bezugsachse Parkflächen im Straßenraum. Dabei wird eine Achse gemäß der ausgewählten Form längs, senkrecht oder schräg an die Bezugsachse erzeugt.

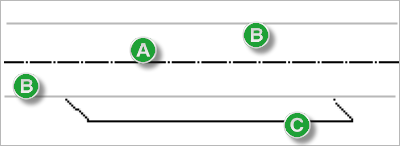

Abbildung 1. Skizze zur Parkbucht
  1. Bezugsachse
  2. Randachse
  3. Achse der Parkbucht

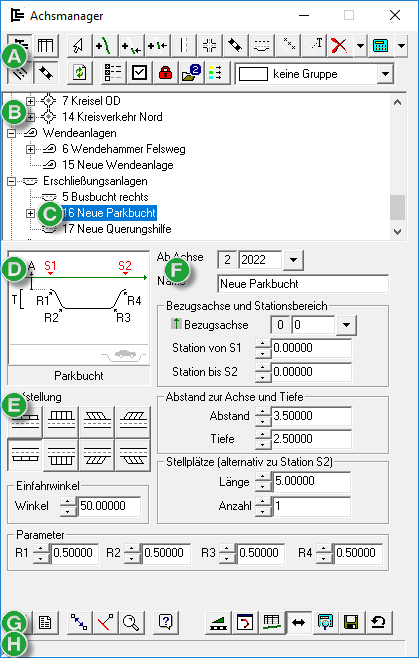

Abbildung 2. Dialogfeld „Achsmanager”: Parkbucht
  1. Obere Werkzeugleiste zur Bearbeitung der Reihenfolge der Achselemente
  2. Baumansicht mit allen vorhandenen Achsen und Folgeberechnungen
  3. Eintrag in der Baumansicht
  4. Skizze des Elements mit den zu definierenden Bestandteilen
  5. Auswahl der Variante
  6. Eingabedaten
  7. Untere Werkzeugleiste: Allgemeine Funktionen
  8. Aktueller Hinweis zur Berechnung
Abbildung 3. Skizze zur Parkbucht

Aufstellung

Legt die Seite und Orientierung der Stellplätze fest:

  • Parallel zur Fahrbahn
  • Senkrecht zur Fahrbahn
  • Schräg zur Fahrbahn nach links
  • Schräg zur Fahrbahn nach rechts
  • In Achsrichtung
  • Entgegen der Achsrichtung

Einfahrwinkel

Winkel W legt fest, welchen Winkel die Stellplätze mit der Achse bilden.

Achse

Ab Achse legt die Nummerierung der entstehenden Achse fest.

Name legt die Bezeichnung der Anlage fest.

Anmerkung:
Die Sonderzeichen | (Pipe, vertikaler Strich), ;, @ in der Bezeichnung NICHT verwenden, da diese intern verwendet werden. Dadurch kann vermieden werden, dass eine Bezeichnung unvollständig bzw. überhaupt nicht gespeichert/verwaltet wird.

Bezugsachse und Stationsbereich

Bezugsachse legt die Achse fest, an der die neue Achse definiert wird.

Eingabe:

  • manuell
  • aus Achsliste auswählen
  • über die Grafik selektieren

Station von S1 legt die Anfangsstation des Definitionsbereichs der Achse auf der Bezugsachse fest.

Station von S2 legt die Endstation des Definitionsbereichs der Achse auf der Bezugsachse fest.

Anmerkung:
Sobald in der Station S2 ein Wert eingetragen ist, wird die Eingabe Stellplätze > Anzahl nicht berücksichtigt.

Abstand zur Achse und Tiefe

Abstand A legt den Abstand des vorderen Rands der Parkbucht von der Bezugsachse fest. Dieser Wert einspricht oft der Fahrstreifenbreite.

Tiefe T legt den Abstand des hinteren Rands vom vorderen Rand der Parkbucht fest.

Stellplätze (alternativ zu Station S2)

Länge bzw. Breite legt den Platzbedarf eines einzelnen Stellplatzes entlang der Achse fest.

Bei achsparallelem Aufstellen entspricht die Länge eines Stellplatzes seinem Platzbedarf entlang der Achse. Bei Ausstellung senkrecht dazu entspricht die Länge der Breite eines Stellplatzes.

Anzahl legt die geforderte Menge der Stellplätze fest.

Anmerkung:
Die Eingabe ist alternativ zur Eingabe von Stationsbereich > Station S2.

Parameter

Radien R1, R2, R3 und R4 legen die Ausrundungen der Ecken in Achsrichtung fest.

Abbildung 4. Ausrundungen
