Wendeanlage

Mit Wendeanlage konstruieren Sie eine Verbreiterung am Ende einer Sackgasse für das Wenden von Fahrzeugen.

Die Parameter der verschiedenen zur Auswahl stehenden Typen sind gemäß RASt voreingestellt und können bei Bedarf verändert werden.

Anmerkung:
Die erzeugte Achse entspricht der hinteren Bordsteinkante.
VORSICHT:
Die Wendeanlage korrespondiert zur Anschlussachse, d. h. die Wendeanlage verändert sich mit, wenn die Anschlussachse verändert wird.

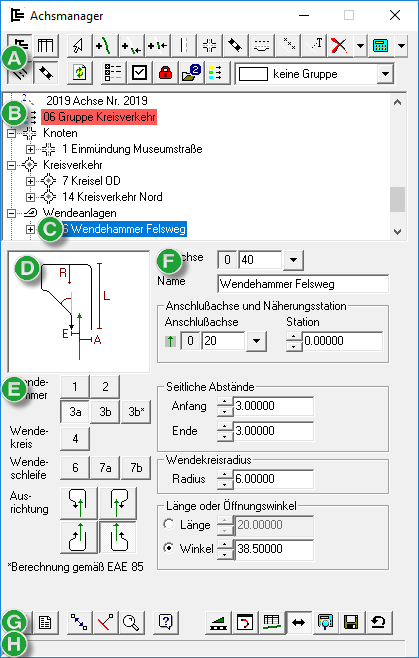

Abbildung 1. Dialogfeld „Achsmanager”: Wendeanlage
  1. Obere Werkzeugleiste zur Bearbeitung der Reihenfolge der Achselemente
  2. Baumansicht mit allen vorhandenen Achsen und Folgeberechnungen
  3. Eintrag in der Baumansicht
  4. Skizze des Elements mit den zu definierenden Bestandteilen
  5. Auswahl der Variante
  6. Eingabedaten
  7. Untere Werkzeugleiste: Allgemeine Funktionen
  8. Aktueller Hinweis zur Berechnung

Art der Wendeanlage

Legt die geometrische Form der Wendeanlage gemäß der Typen nach RASt fest:

  • 1…Wendehammer für PKW gemäß RASt, Bild 55 (EAE 85 Typ 1), Eckausrundungen 1,00 m
    Abbildung 2. Wendehammer für PKW
  • 2…symmetrischer Wendehammer für Fahrzeuge bis 9 m Länge (2-achsiges Müllfahrzeug) gemäß RASt, Bild 56 (EAE 85 Typ 2), Eckausrundungen 1,00 m
    Abbildung 3. Symmetrischer Wendehammer für Fahrzeuge bis 9 m Länge
  • 3a…Wendehammer einseitig für LKW bis 10 m Länge - seitwärts (3-achsiges Müllfahrzeug) gemäß RASt, Bild 59 (EAE 85 Typ 3a), Eckausrundungen 1,00 m
    Abbildung 4. Wendehammer einseitig für LKW bis 10 m Länge - seitwärts
  • 3b…Wendehammer zweiseitig für LKW bis 10 m Länge - mittig (3-achsiges Müllfahrzeug) gemäß RASt, Bild 59, Eckausrundungen 1,00 m
    Abbildung 5. Wendehammer zweiseitig für LKW bis 10 m Länge - mittig
  • 3b*…Wendehammer zweiseitig für LKW bis 10 m Länge - mittig (3-achsiges Müllfahrzeug) gemäß EAE 85 Typ 3b

    Nicht RASt-gemäß

    Abbildung 6. Wendehammer zweiseitig für LKW bis 10 m Länge - mittig
  • 4…Wendekreis mit äußerem Wendekreisradius von 9 m (2-achsiges Müllfahrzeug) gemäß RASt, Bild 57 (EAE 85 Typ 4)
    Abbildung 7. Wendekreis mit äußerem Wendekreisradius von 9 m
  • 6…Wendeschleife für den Wendekreis eines LKW (3-achsiges Müllfahrzeug) gemäß RASt, Bild 58 (EAE 85 Typ 6), Eckausrundungen 1,00 m
    Abbildung 8. Wendeschleife für den Wendekreis eines LKW

    Die Geometrie kann nicht verändert werden.

  • 7a…Wendeschleife für Lastzüge gemäß RASt, Bild 60 (EAE 85 Typ 7)
    Abbildung 9. Wendeschleife für Lastzüge

    Diese Wendeschleife kann auch von den größten nach StVZO zugelassenen Fahrzeugen befahren werden.

  • 7b…Wendeschleife für Gelenkbusse gemäß RASt, Bild 61
    Abbildung 10. Wendeschleife für Gelenkbusse

Je nach Typ variieren die erforderlichen Eingabedaten.

Ausrichtung

Legt die Orientierung der jeweiligen Spaltenüberschrift fest:

  • In Achsrichtung und in Uhrzeigerrichtung
  • In Achsrichtung und gegen die Uhrzeigerrichtung
  • Gegen die Achsrichtung und in Uhrzeigerrichtung
  • Gegen die Achsrichtung und gegen die Uhrzeigerrichtung

Achse

Ab Achse legt die Nummerierung der entstehenden Achse fest.

Name legt die Bezeichnung der Anlage fest.

Anmerkung:
Die Sonderzeichen | (Pipe, vertikaler Strich), ;, @ in der Bezeichnung NICHT verwenden, da diese intern verwendet werden. Dadurch kann vermieden werden, dass eine Bezeichnung unvollständig bzw. überhaupt nicht gespeichert/verwaltet wird.

Anschlussachse und Näherungsstation

Anschlussachse legt die Achse fest, an der die Wendeanlagen definiert wird.

Eingabe:

  • manuell
  • aus Achsliste auswählen
  • über die Grafik selektieren

Station legt die Anbindestation der Wendeanlage (Anfang der Wendeanlage) an der Anschlussachse fest.

Seitliche Abstände

Legt den Abstand des Fahrbahnrands von der Anschlussachse fest.

Anfang A legt die Fahrstreifenbreite der Einfahrseite fest.

Ende E legt die Fahrstreifenbreite der Ausfahrseite fest.

Länge L

Länge L legt die Länge der Ausbuchtung beim Wendehammer Typ 1 fest.

Wendekreisradius

Radius R legt den Radius des maximal möglichen Wendekreises fest.

Länge oder Öffnungswinkel

Länge L legt die Länge der Wendeanlage fest.

Winkel W legt den Winkel zwischen den Fahrbahnrändern an Einfahrseite und Ausfahrseite fest.

Radien

Kreis legt den Radius R des äußeren Fahrbahnrands fest.

Der Radius Ri des inneren Fahrbahnrands ergibt sich aus dem äußeren Fahrbahnrand und der Fahrspurbreite.

Bei Vorgabewerten der RASt:

  • 5,30 m bei Typ 7a für Lastzüge
  • 5,00 bei Typ 7b für Gelenkbusse

Mit der Variation der Fahrspurbreite wird dieser Wert verändert.

Fahrspurbreite

Breite B legt die Fahrstreifenbreite im Wendebereich fest.
