Daten auswählen

Mit Daten auswählen grenzen Sie die Daten ein, die tatsächlich übergeben werden.

Stationsbereich

Legt über die Stationsbereich eine grobe Auswahl fest. Über die vorgegebene Stationstabelle können Anfangsstation und Endstationen ausgewählt werden. Damit kann der Berechnungsbereich eingeschränkt werden. Alle Stationen mit Querprofil werden angeboten.

Mit Aktivierung der Schaltflächen Stationsfixierung auf Anfangsstation und Stationsfixierung auf Endstation wird die ganze Achse gewählt.

Horizontbereich

Legt den Umfang der Daten für den neuen Horizont und die Nummer des neuen Horizonts fest.

Die Auswahl der zu berücksichtigenden Horizonte und Stationen erfolgt durch direkte Eingabe oder über die Schaltfläche Horizonte auswählen.

Die direkte Eingabe des gewünschten Bereichs erfordert folgendes Schema:

Bereiche können mit Bindestrich (-) angegeben werden, einzelne Horizonte/Stationen werden mit Strichpunkt (;) getrennt.

Beispiel

1-3;7;14 bedeutet die Horizonte 1 bis 3 sowie die Horizonte 7 und 14 sind gewählt.

Selektion

Einzelwahl

Wenn die grobe Einschränkung der Daten noch nicht ausreicht, können die Einträge (sowohl Stationen als auch Linien) einzeln ausgewählt werden.

Anmerkung:

Diese feineren Einstellungen gehen verloren, sobald der Stationsbereich, Horizontbereich oder die Filterfunktionen geändert werden.

Filter

Der Stationsfilter erlaubt die Auswahl aller Querschnittstationen oder Längsschnittstationen.

Die Schaltflächen zeigen an, ob dieser Stationstyp deselektiert oder selektiert (farblich hervorgehoben) ist:

Bestand Querprofilstationen (nicht) exportieren: Selektiert bw. deselektiert diese Stationen.
Neue Stationen (nicht) exportieren: Selektiert bw. deselektiert diese Stationen.
Bestand Längsschnittstationen (nicht) exportieren: Selektiert bw. deselektiert diese Stationen.
Neue Längsschnittstationen (nicht) exportieren: Selektiert bw. deselektiert diese Stationen.

Die deselektierten Stationen auf den Horizonten werden grau hinterlegt, damit klar ersichtlich ist, dass diese Linien nicht exportiert werden, auch wenn sie einzeln aktiviert sind (mit Häkchen).

Werden nur einzelne Stationen angezeigt, wurde der Bereich mit Horizonten weiter nach oben verschoben. Durch Vergrößern des Dialogfelds kann dieser Bereich wieder sichtbar gemacht werden.

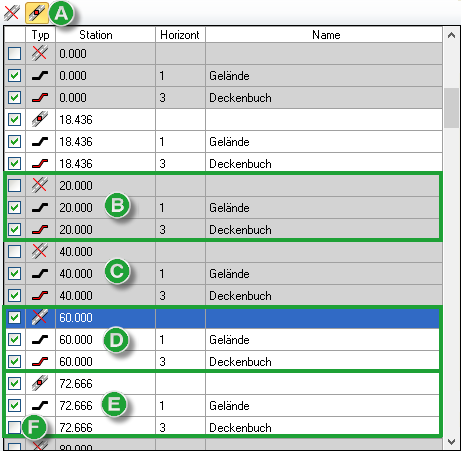

Abbildung 1. Daten für den Export auswählen
