Berechnung

Mit Berechnung legen Sie den Umfang der Berechnung fest.

Identischen Punkte werden erkannt und entfernt (Delta < 0,0001 m ≙ 1/10 mm).

Nach der Berechnung der Profile mit der Schaltfläche Berechnung starten wird der Längsschnitt auf der Ergebnis-Seite angezeigt.

Wenn Geländeprofile an neuen Stationen gerechnet werden, muss dort auch das Deckenbuch berechnet werden.

Zielhorizont

Definiert, auf welchen Horizont die Querprofile gespeichert werden.

Horizont kann nicht ausgewählt werden?

Der Horizont kann nicht gewählt werden, wenn gleichzeitig:

  • Horizonte nur stationsweise mit Daten belegt sind
  • eine Station ausgewählt ist, an der keine Daten vorhanden sind
  • im Horizontmanager Horizont nur mit Daten anzeigen gewählt ist.
Anmerkung:
Im Kontextmenü kann der Filter umgestellt werden.

Voreingestellt ist der Horizont 1 Gelände.

Punktnamen vergeben erzeugt für jeden neuen Punkt einen eindeutigen Namen.

Anmerkung:
Durch die Auswahl des Berechnungsmodus Abrechnung ist die Funktion automatisch aktiviert.

Deckenbuchhorizont erzeugen berechnet den Horizont 3 Deckenbuch neu.

Anmerkung:
Dies erfolgt immer an allen Stationen.

Berechnung

Definiert die einzelnen Berechnungsverfahren.

Die Profilstationen und ihre Bezeichnungen werden in der Datei [Aktueller Projektordner]\DABA\V7_[Achsnummer].qpex gespeichert.

Schnitte

Schnitte Achse/Bruchkanten erzeugt Punkte an den gefundenen Schnittpunkten in den entsprechenden Querprofilen.

Schnitte Achse/alle Dreieckskanten erzeugt Punkte an den gefundenen Schnittpunkten in den entsprechenden Querprofilen.

Nach dem Rechnen der Geländeprofile werden im Menüband Querschnitt > Allgemein nicht mehr alle Stationen inklusive der Längsprofilstationen angezeigt, sondern nur die gewünschten Querprofilstationen.

Schnitte Profil/Bruchkante erzeugt Punkte an den gefundenen Schnittpunkten in den entsprechenden Querprofilen.

Schnitte Profil/alle Dreieckskanten erzeugt Punkte an den gefundenen Schnittpunkten in den entsprechenden Querprofilen.

Vorhandene Geländeprofile ergänzen berechnet die Querprofile auch DGM-übergreifend durchgängig.

Die Punkte werden in das bestehende Profil eingerechnet. Bei überlappenden DGM werden die Punkte gemischt und nicht ausgeschnitten.

Wenn die DGM unterschiedliche Bezugsniveaus haben, kann das Querprofil fehlerhaft sein.

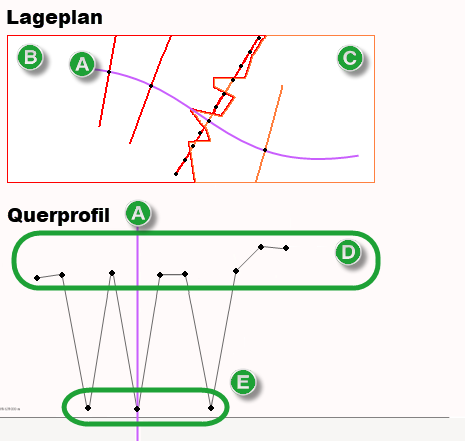

Abbildung 1. Ergänzte Querprofile bei überlappenden DGM
  1. Achse
  2. DGM 1
  3. DGM 2
  4. Punkte aus DGM 1
  5. Punkte aus DGM 2

In solchen Fällen muss mit der Horizontbildung oder der Modellverschneidung korrigiert werden.

Wenn die Option nicht aktiviert ist, enden die Geländeprofile an den Grenzen des DGM.

Die innerhalb des DGM vorhandenen Punkte werden linear verbunden.

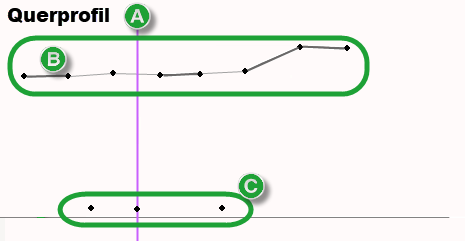

Abbildung 2. Vorhandene Punkte werden verbunden
  1. Achse
  2. DGM 1
  3. DGM 2

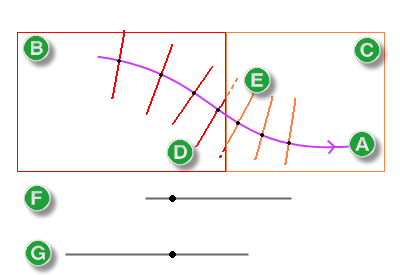

Abbildung 3. Vorhandene Geländeprofile werden nicht verlängert
  1. Achse
  2. DGM 1
  3. DGM 2
  4. Geländeprofil wird nur für DGM 1 berechnet und endet an den Grenzen des DGM
  5. Geländeprofile wird nur für DGM 2 berechnet und endet an den Grenzen des DGM
  6. Resultierendes Profil bei Punkt 3
  7. Resultierendes Profil bei Punkt 4

Nicht in der Stationstabelle vorhandenen Querprofilstationen löschen entfernt in der Ausgangstabelle alle Stationen, die in der aktuellen Tabelle in Schritt 2: Stationstabelle nicht mehr vorhanden sind.

VORSICHT:
Diese Stationen (auch Achshauptpunkte) werden endgültig gelöscht!

Längsprofilstationen löschen entfernt die bestehenden Geländelängsprofilpunkte. Damit sind nur noch die aktuell neu berechneten Stationen in der *.A58-Datei enthalten.

Reduktion

Der Reduktionsalgorithmus erlaubt das Ausdünnen einer Punktliste um redundante, für die Geometrie nicht signifikante Punkte unter Beibehaltung des grundsätzlichen geometrischen Profilverlaufs.

Abbildung 4. Funktionsprinzip
  1. Ausgangspunkt
  2. Folgepunkt
  3. Höhenkorridor
  4. Punkt innerhalb des Höhenkorridors -> Folgepunkt 2 wird entfernt
  5. Nächster berücksichtigter Punkt (außerhalb des Höhenkorridors)

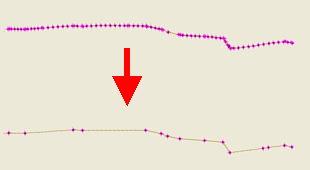

Abbildung 5. Punktreduktion

Querprofilpunkte reduzieren berücksichtigt nur Punkte mit einer Mindest-Höhendifferenz zum vorangehenden und nachfolgenden Punkt der Querprofils in Profilrichtung. Der Höhenkorridor legt die Grenze für nicht berücksichtigte Punkte fest.

Längsprofilpunkte reduzieren berücksichtigt nur Punkte mit einer Mindest-Höhendifferenz zum vorangehenden und nachfolgenden Punkt des Längsschnitts. Der Höhenkorridor legt die Grenze für nicht berücksichtigte Punkte fest.

Anmerkung:
Punkte mit Querprofilen werden immer beibehalten.

Auswahl

Werden nur die ausgewählten oder neuen/geänderten Stationen berechnet, sind die Optionen Schnitte Achse/Bruchkante und Schnitte Achse/Dreiecke ausgegraut.

Anmerkung:
Die Längsprofilstationen werden nur gerechnet, wenn über alle Stationen gerechnet wird.

Ausgewählte Stationen rechnen berechnet die Querprofile an den in Schritt 2: Stationstabelle aktuell markierten Stationen.

Alle neuen/geänderten Stationen rechnen berechnet die Querprofile an den unbekannten Stationen.

Alle Stationen rechnen berechnet die Querprofile an allen Stationen der Stationstabelle neu.
