Stationsbereich

Mit Stationsbereich legen Sie den Stationsbereich fest, für den die Massenberechnung durchgeführt wird.

Bezeichnung der Berechnung

Legt den Namen der Massenberechnung fest, der in den Kopf der erzeugten Listen übernommen wird.

Stationsbereich

Damit kann der Berechnungsbereich eingeschränkt werden. Alle Stationen mit Querprofil werden angeboten. Ohne Auswahl einer Station wird die gesamte Achse zur Berechnung herangezogen.

Mit Aktivierung der Schaltflächen Stationsfixierung auf Anfangsstation und Stationsfixierung auf Endstation wird die ganze Achse gewählt.

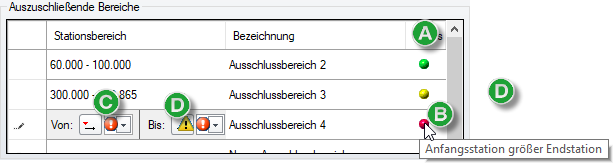

Auszuschließende Bereiche

Ein Klick in die Zeile des Stationsbereichs ermöglicht die Definition eines Achsabschnitts, der aus der Massenberechnung ausgeschlossen werden soll.

Wird eine Station eingegeben, für die kein Querprofil vorhanden ist, wird ein Querprofil angelegt. Dabei wird zwischen den beiden vorhandenen Profilen interpoliert. Der Bereich wird in der Vorschau rosa unterlegt.

Abbildung 1. Skizze Interpolation neue Station

Der Ausschlussbereich wird in der Vorschau als rosa Block dargestellt.

In der Spalte Status wird dargestellt, ob die Definition mit den vorhandenen Daten übereinstimmt:

Grün…Definition stimmt mit den Daten überein.
Gelb…Definition stimmt nicht mit Daten überein, Daten können jedoch angepasst werden, z. B. nicht vorhandene Station.
Rot…Definition stimmt nicht mit Daten überein, Daten können nicht angepasst werden, z. B. Endstation vor Anfangsstation.
Diese Definition wird bei der Berechnung ignoriert.

Anmerkung:

Der Tooltipp der jeweiligen Statusanzeige nennt den Fehler.

Abbildung 2. Auszuschließende Bereiche
