Verfahren

Mit Verfahren legen Sie die Randbedingungen der Berechnung der Querschnittflächen zwischen den Stationen fest.

Verfahren

Legt das Berechnungsverfahren fest:

Elling ohne Korrekturfaktor

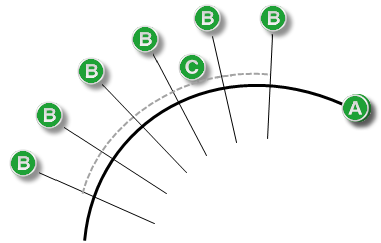

Elling mit Korrekturfaktor berücksichtigt die Verschiebung der Schwerpunktlage aus der Achse durch einen Korrekturfaktor.

Größere Auswirkungen ergeben sich nur bei engen Radien.

Abbildung 1. Korrekturfaktor

Behandlung von Nullprofilen

Nullprofile sind Querschnitte, an denen keine Fläche vorhanden ist.

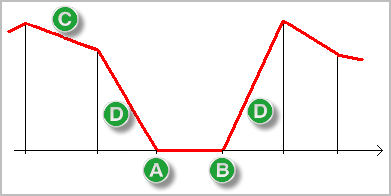

Interpolation (REB-konform) reduziert vom Wert der Nachbarprofile kontinuierlich bis auf Null.
Abbildung 2. Skizze Interpolation an Nullprofilen
1. Nullprofil
2. Nullprofil
3. Horizontverlauf
4. Interpolation

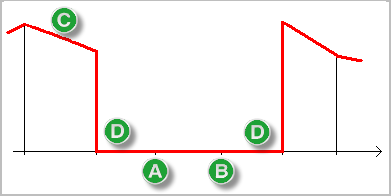

Unterbrechung (keine Massen zu den beiden Nachbarprofilen) reduziert den Berechnungswert direkt auf Null.
Abbildung 3. Skizze Unterbrechung an Nullprofilen
1. Nullprofil
2. Nullprofil
3. Horizontverlauf
4. Unterbrechung

Anmerkung:

Bei Achsen mit vorhandener Massenberechnung steht der Schalter auf Unterbrechen, bei neuen Berechnungen steht der Schalter als Voreinstellung auf Interpolation.

Rundungsverhalten

Flächen und Einzelmassen in der Berechnung auf 3 Nachkommastellen runden verwendet für die Massenberechnung nur die ersten 3 Nachkommastellen. Durch den entstehenden Folgefehler können geringfügige Abweichungen im Berechnungsergebnis entstehen.

Die Listenausgabe erfolgt immer mit 3 Nachkommastellen.

Wird die Berechnung mit allen Nachkommastellen durchgeführt, ist die manuelle Kontrolle der Listenwerte daher nicht möglich.

VORSICHT:

Die Berechnung mit Rundung ist nicht REB-konform.

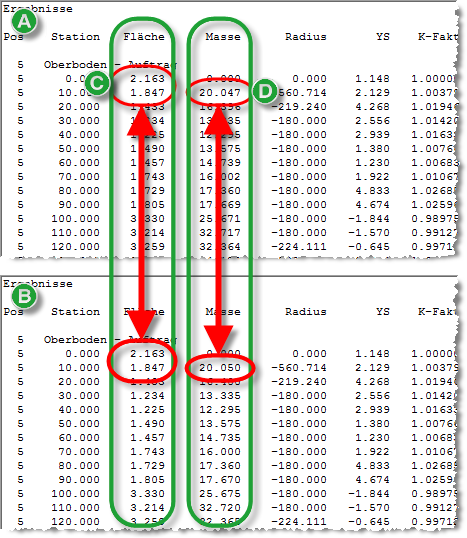

Abbildung 4. Vergleich der Berechnung mit und ohne Rundung
