Korrekturfaktor

Mit Korrekturfaktor berücksichtigen Sie mit der Berechnung nach Elling die Schwerpunktlage der Achse.

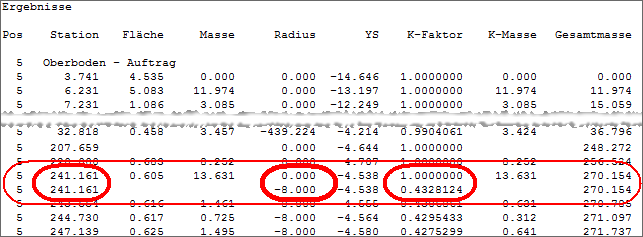

An Stationen mit Radiussprung erfolgt die Berechnung getrennt für den ankommenden und den abgehenden Korrekturwert.

Abbildung 1. Korrekturwertänderung bei Radiussprung

Station i…Anfangsstation der Teilberechnung

Station i+1…Endstation der Teilberechnung

Gauß´sche Flächenformel

Berechnung der Querschnittsflächen zwischen den Stationen.

Schwerpunktabstand von der Achse

Punkt n = Punkt 1 (Wiederholung)

Bei einer Gesamtfläche eines Profils F = 0 wird der Schwerpunktabstand ys des letzten und des folgenden Profils übernommen.

Teilmasse bei gerader Achse

Die Teilmasse ΔM zwischen zwei Stationen ergibt sich aus den Querschnittsflächen an den Grenzstationen Fi und Fi+1 und dem Abstand ΔL der beiden Flächen voneinander.

mit und

Teilmasse bei gekrümmter Achse

Berechnung der verbesserten Teilmasse bei gekrümmter Achse:

mit und bzw.

r…Radius der Achse an der Station

y…Schwerpunktkoordinate ys an der Station
