Datenaufbereitung

Zur Massenberechnung werden verschiedene Daten benötigt:

Koordinaten der Punkte (DA 54), geordnet nach Positionen und je Position nach Station
Die Positionen werden durch eine Ordnungszahl (max. 6 Ziffern + 1 alphanumerischer Index) angegeben.
Anmerkung:
Innerhalb eines Profils werden die Eingabezeilen durchlaufen von 1 an nummeriert.
Bei gekrümmter Achse: Werte des Kurvenbands (DA 50)
Kontrollwerte und Konstanten (DA 51)
Plausibilitätskontrolle der eingegebenen Daten:
- Kontrollwert KWX…Wahrscheinlich größter Profilabstand
- Kontrollwert KWY…Wahrscheinlich größter Abstand zweier benachbarter Profilpunkte in y-Richtung
- Kontrollwert KWZ…Wahrscheinlich größte Höhendifferenz benachbarter Profilpunkte
- Kontrollwert KWF…Wahrscheinlich größter Inhalt einer Querprofilfläche
- Additionswert KOAY…Konstanter Abstand einer Aufmaß-Achse von der Kurvenbandachse

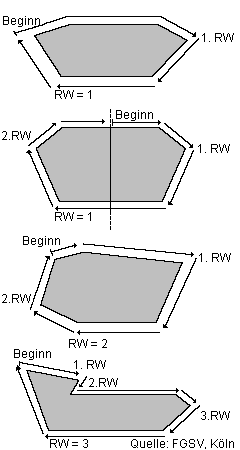

- Additionswert KWRW…Wahrscheinlich größte Anzahl der Richtungswechsel der Profilpunktfolge nach links und rechts durch die wechselweise Zu- und Abnahme der y-Werte.
Abbildung 1. Beispiele für Richtungswechsel
Positionsangaben (DA 53)
Die Positionen werden durch eine Ordnungszahl (max. 6 Ziffern + 1 alphanumerischer Index) angegeben.
Ein beliebiger Text kann zur Beschreibung einer Position und einer Vorgabemasse angegeben werden. Die Vorgabemasse ist das Ergebnis einer vorausgegangenen Berechnung und dient als Ausgangswert für die Berechnung der Massensumme.

Anmerkung:

Zum Aufbau der Zeilen siehe Datenarten REB.
