Massenberechnung

Die Massenberechnung erfolgt automatisch. Die Geometrie des zu berechnenden Baukörpers (Fläche, Linie, Keil, Pyramide…) wird dabei in jedem Fall korrekt abgebildet.

Bei einer gekrümmten Achse wird der Schwerpunktweg berücksichtigt.

Nullprofile

Die Massenberechnung kann durch Nullprofile unterbrochen werden.

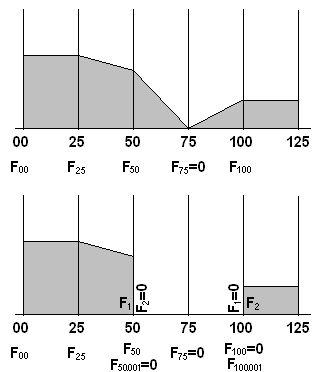

Abbildung 1. Beispiele für Nullprofile

Anmerkung:

Bei verschiedenen Werten für die beiden Seiten einer Station eine zweite Station mit um 1 mm versetztem Wert (hier 50,001 oder 49,999 und 99,999 oder 100,001) angeben.

Eingabe

Keine Koordinaten angeben
Der Schwerpunkt wird parallel zur Achse entsprechend ys des letzten Profils und des folgenden Profils angenommen.

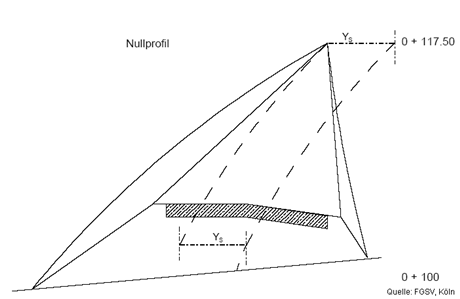

Abbildung 2. Skizze Keine Koordinaten angeben
Koordinaten des Schwerpunktabstands angeben
Anmerkung:
Dieser Abstand wird bei der weiteren Berechnung wie ein berechneter Schwerpunktabstand behandelt.

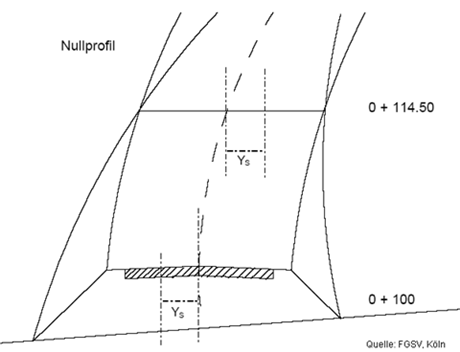

Abbildung 3. Skizze Koordinaten des Schwerpunktabstands angeben
Koordinatenpaar angeben, dessen Streckenmitte den Achsabstand ys des Schwerpunkts angibt (z. B. Planum)

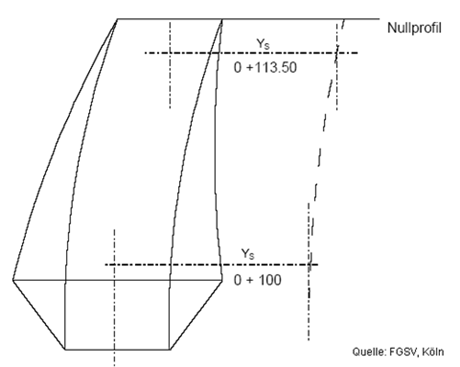

Abbildung 4. Skizze Koordinatenpaar angeben

Anmerkung:
Die Angabe der Koordinaten 0,000/0,000 für den 1. Punkt verlegt den Schwerpunkt auf die Achse.
