Abbieger

Mit Abbieger definieren Sie Lage und Gestaltung der Randachse einer Einmündung.

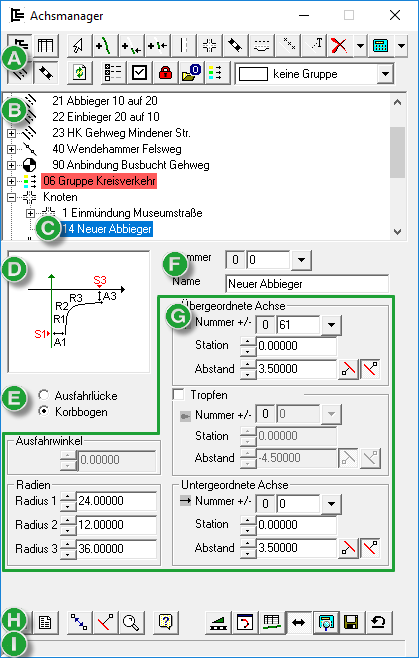

Abbildung 1. Dialogfeld „Achsmanager”: Knoten - Abbieger

Eingabedaten

Nummer legt die Nummer der Randachse Abbieger fest.

Name legt die Bezeichnung der Randachse Abbieger fest.

Abbildung 2. Achsen

Übergeordnete Achse

Nummer legt die Achse fest.

Station S1 legt die Lage der Randachse Abbieger fest.

Abbildung 3. Station S1

Abstand A1 legt den Abstand der Randachse Abbieger von der übergeordneten Achse im Parallelbereich fest:

0 bei Fahrbahnrand als übergeordnete Achse
[Fahrbahnbreite] bei Hauptachse als übergeordnete Achse
[Anteil Linksabbieger] bei übergeordneter Achse in der Mitte der Fahrbahn

Abbildung 4. Abstand A1

Tropfen

Nummer legt die Achse fest.

Station S2 legt die Lage der Randachse Abbieger fest.

Abbildung 5. Station S2

Abstand A2 legt den Abstand der Randachse Abbieger vom Tropfen fest.

Abbildung 6. Abstand A2

Untergeordnete Achse

Nummer legt die Achse fest.

Station S3 legt die Lage der Randachse Abbieger fest.

Abbildung 7. Station S3

Abstand A3 legt den Abstand der Randachse Abbieger von der untergeordneten Achse im Parallelbereich fest:

0 bei Fahrbahnrand als untergeordnete Achse
[Fahrbahnbreite] bei Hauptachse als untergeordnete Achse
[Anteil Einbieger] bei untergeordneter Achse in der Mitte der Fahrbahn

Abbildung 8. Abstand A3
