Rechtsabbieger ohne Dreiecksinsel

Die Eckausrundung kann über eine Korbbogenfolge oder einen Kreisbogen erfolgen.

Die Ausfahrt kann als Abbiegestreifen oder Ausfahrtkeil gestaltet werden.

Wird in der Variante Ausfahrtkeil die Länge L auf 0 m gestellt, wird eine einfache Eckausrundung eingerechnet.

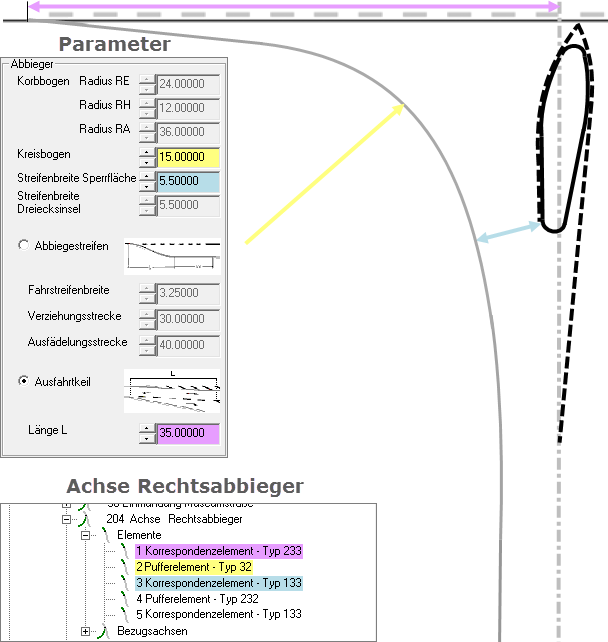

Abbildung 1. Konstruktion Rechtsabbieger ohne Dreiecksinsel (nach RAL, Anhang 6, Bild 60)

Der Abbieger wird über die Elementfolge Typ 133-Typ 232 ... erzeugt.

Dabei variiert die Berechnung je nach Gestaltung der Ausfahrt als Abbiegestreifen oder Ausfahrtkeil.

Die Eckausrundung beim Abbiegestreifen erfolgt über einen Kreisbogen. Der Radius der Ausrundung wird automatisch über drei definierte Hilfspunkte gemäß RAL ermittelt. Diese Berechnung erfolgt iterativ und kann sich je nach Berechnung leicht unterscheiden (siehe Beispiel unten).

Beim Ausfahrtkeil wird der Parameter Länge der Ausfahrtöffnung L eingegeben. Der Winkel des Ausfahrtkeils ergibt sich aus der Richtung und dem eingerechneten Kreisbogen der Eckausrundung. Das Ende des Ausfahrtkeils liegt je nach Knotengeometrie ca. 3,25 m vom Fahrbahnrand der übergeordneten Straße entfernt.

Die Längen werden auf Bezugsachsen referenziert und in Stationswerte umgerechnet.

Die Abstände werden in den jeweiligen Korrespondenzelementen eingetragen.
