Einbieger

Mit Einbieger definieren Sie die Lage und Gestaltung der Randachse einer Einmündung.

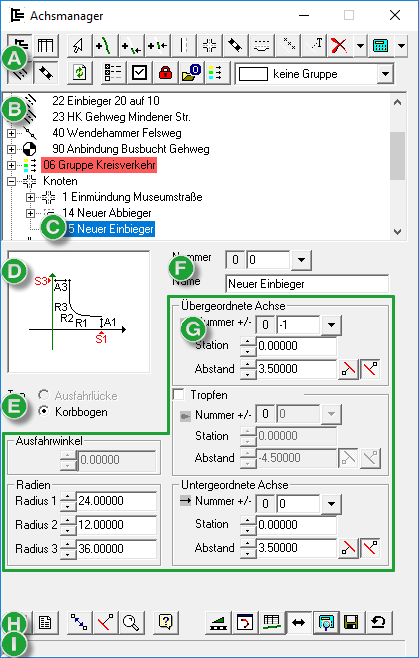

Abbildung 1. Dialogfeld „Achsmanager”: Knoten - Einbieger

Eingabedaten

Nummer legt die Nummer der Randachse Einbieger fest.

Name legt die Bezeichnung der Randachse Einbieger fest.

Abbildung 2. Achsen

Übergeordnete Achse

Nummer legt die Achse fest.

Station S1 legt die Lage der Randachse Einbieger fest.

Abbildung 3. Station S1

Abstand A1 legt den Abstand der Randachse Einbieger von der übergeordneten Achse im Parallelbereich fest:

0 bei Fahrbahnrand als übergeordnete Achse
[Fahrbahnbreite] bei Hauptachse als übergeordnete Achse
[Anteil Einbieger] bei übergeordneter Achse in der Mitte der Fahrbahn

Abbildung 4. Abstand A1

Tropfen

Nummer legt die Achse fest.

Station S2 legt die Lage der Randachse Einbieger fest.

Abbildung 5. Station S2

Abstand A2 legt den Abstand der Randachse Einbieger vom Tropfen fest.

Abbildung 6. Abstand A2

Untergeordnete Achse

Nummer legt die Achse fest.

Station S3 legt die Lage der Randachse Einbieger fest.

Abbildung 7. Station S3

Abstand A3 legt den Abstand der Randachse Einbieger von der übergeordneten Achse im Parallelbereich fest:

0 bei Fahrbahnrand als übergeordnete Achse
[Fahrbahnbreite] bei Hauptachse als übergeordnete Achse
[Anteil Einbieger] bei übergeordneter Achse in der Mitte der Fahrbahn

Abbildung 8. Abstand A3

Radien

Legt die Ausrundung des äußeren Fahrbahnrands durch die Radienfolge des Korbbogens fest.

R1 legt den Radius an der übergeordneten Achse fest.

Abbildung 9. Radius R1

R2 legt den mittleren Radius fest.

Abbildung 10. Radius R2

R3 legt den Radius an der untergeordneten Achse fest.

Abbildung 11. Radius R3
