Rechtseinbieger mit Tropfen

Die Eckausrundung kann über eine Korbbogenfolge oder einen Kreisbogen erfolgen.

Die Ausfahrt kann als Abbiegestreifen oder Ausfahrtkeil gestaltet werden.

Wird in der Variante Ausfahrtkeil die Länge L auf 0 m gestellt, wird eine einfache Eckausrundung eingerechnet.

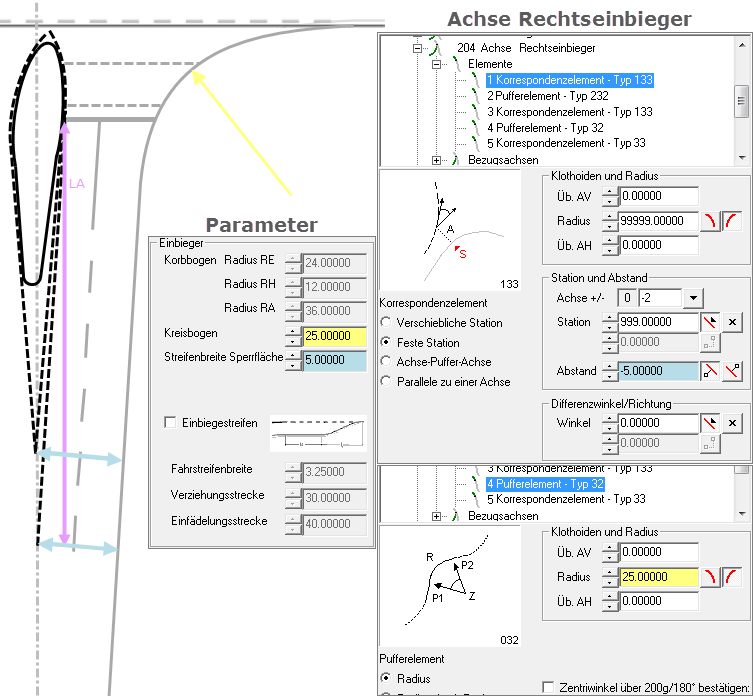

Abbildung 1. Konstruktion Rechtseinbieger mit Tropfen (nach RAL, Anhang 6, Bild 61)
