Ergebnis

Mit Ergebnis können Sie im Modus Fahrendes Fahrzeug die Entwicklung der berechneten Schleppkurve ablaufen lassen.

Das Fahrzeug kann an einer eingegebenen Station abgesetzt werden.

Die einzelnen Fahrzeugpositionen werden alle 0,5 m dargestellt. Selbstverständlich ist das Berechnungsraster viel enger. Fahrzeugposition 1 liegt am Beginn des Stationsintervalls (auch wenn die Station 0,000 ist). Damit ergeben sich bei einem Stationsintervall von z. B. 350 m 700 dargestellte Fahrzeugpositionen.

Anmerkung:

Diese Station wird mit der Tab-Taste bestätigt, mit der Eingabe-Taste fährt das Fahrzeug direkt an der gewählten Station los.

Mit Esc kann die Anzeige abgebrochen werden, um in den Wizard zurückzukehren.

Fahrdarstellung

Folgende Funktionen erlauben das Regeln der Anzeige.

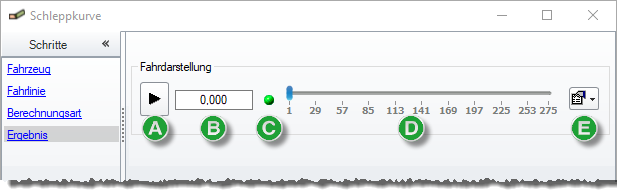

Abbildung 1. Funktionen der Fahrzeugkontrolle

/ Weiter /Pause steuert das Fortführen der Schleppkurvendarstellung.

Stationsanzeige ermöglicht die Stationskontrolle bzw. das Springen zu einer bestimmten Station.

/ Knickwinkelstatus zeigt die Entwicklung des Knickwinkels/Lenkungseinschlags an:

…Im bisherigen Verlauf ist noch keine Überschreitung aufgetreten.
…Im bisherigen Verlauf ist bereits eine Überschreitung aufgetreten.

Einstellungen ermöglicht das Anpassen folgender Parameter:

Fahrgeschwindigkeit passt den Ablauf der Fahrt an die aktuellen Bedürfnisse an.
Diese Geschwindigkeit hat keinen Einfluss auf die Schleppkurvenberechnung, sondern steuert nur die Darstellung des fahrenden Fahrzeugs in der Grafik.
Bildausschnitt schieben bewirkt, dass während der Darstellung des dynamischen Fahrvorgangs die Grafik so verschoben wird, dass das fahrende Fahrzeug immer sichtbar ist.
Die Darstellung in der Grafik ohne eingestellte Schiebeautomatik berücksichtigt immer nur den aktuellen Grafikausschnitt. Dadurch kann das Fahrzeug aus dem sichtbaren Bereich des Bildschirms verschwinden.

Zoomen ist jederzeit mit dem Mausrad möglich.
