Fahrlinie

Mit Fahrlinie legen Sie die Strecke fest, die überprüft werden soll.

Die Arbeit mit einer Achse als Fahrlinie soll nun beispielhaft erläutert werden, da nur der Einsatz einer Achse als Fahrlinie eine strenge korrekte Lösung liefern kann.

Der Aufbau einer solchen Achse erfolgt immer nach dem folgenden Schema:

Das 1., 3., 5. bis letzte Element sind Korrespondenzen vom Typ feste Station (133), die über Station und Abstand den festen Bezug zu Fahrbahnrändern, Sperrflächen usw. festlegen.
Dazwischen werden automatische Pufferradien (232) eingesetzt, wenn die Verbindungsradien unerheblich sind, wie bei einer einfachen Verziehung, oder es werden manuell vorgegebene Pufferradien (032) erfasst, um die Fahrlinie real zu gestalten.

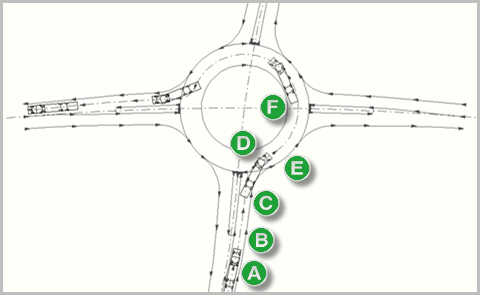

Abbildung 1. Fahrlinie durch einen Kreisverkehrsplatz

Fahrlinie

Legt die Führungsstrecke fest.

Mit der Schaltfläche Achse kann eine Achse aus der Achsliste ausgewählt werden.

Mit der Schaltfläche Linie kann eine Linie in der Zeichnung ausgewählt werden.

Stationsbereich

Legt den betrachteten Abschnitt fest.

In den Eingabefeldern für den Bereich werden die Stationen eingegeben, zwischen denen die Berechnung durchgeführt wird. Bei Wechsel der Leitachse/Leitlinie oder bei Eingabe eines ungültigen Werts werden die Bereiche auf den jeweiligen Minimal-/Maximalwert zurückgesetzt.

Die Stationen können direkt eingegeben oder alternativ über die Schaltfläche In der Grafik markieren direkt in der Zeichnung ausgewählt werden.

Entgegen der Stationierung befahren bewirkt, dass das Fahrzeug vom Ende der Fahrlinie zum Anfangspunkt fährt.

Algorithmus

Legt die Berechnungsweise fest.

Nach Osterloh war früher der alleinig implementierte Algorithmus, der sich auf die Untersuchungen von Osterloh stützt.
Nach Schouten basiert auf neueren Untersuchungen zur Berechnung von geschleppten Fahrzeugteilen und kann alternativ benutzt werden.

Anmerkung:

Die Unterschiede bewegen sich im Bereich weniger Millimeter.
