Querneigung

Liste

Zeigt die Daten der Berechnung an, vor allem die Querneigung für die Randachse.

Die grau hinterlegten Spalten können nicht bearbeitet werden. Die Graustufen zeigen die Querneigung an.

Die Liste ist nach aufsteigender Station der Randachse sortiert, auch bei gegenläufiger Stationierung der Hauptachse.

Spalte Querneigung

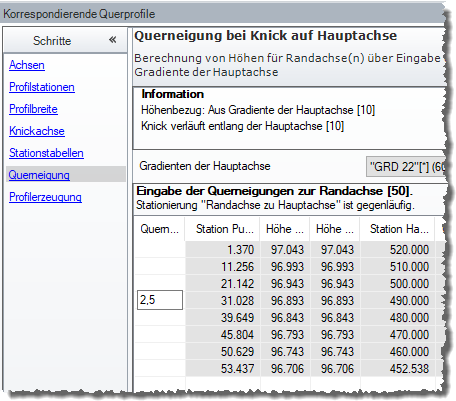

Die Eingabe einer Querneigung ist an allen Stellen der ersten Spalte (weiß hinterlegt) möglich. Durch einen Doppelklick kann der Bearbeitungsmodus gestartet werden.

Anhand des eingegebenen Werts werden alle Ergebnisse, auf die diese Eingabe einwirkt, neu berechnet.

Eingabegrundsätze:

• Die eingegebene Querneigung gilt jeweils genau an der Station der Randachse. Bei der Definition der Querneigung in der
• ersten Zeile ohne Angabe einer weiteren Querneigung gilt diese Querneigung für die gesamte Randachse.
• Eine weitere Definition der Querneigung, die mit einer Nachfolger- oder Vorgänger-Definition identisch ist, bedeutet, dass zwischen diesen beiden Definitionen alle Querneigungen gleich sind (siehe Abbildung „Liste der Querneigungen”: 1. bis 4. Zeile)

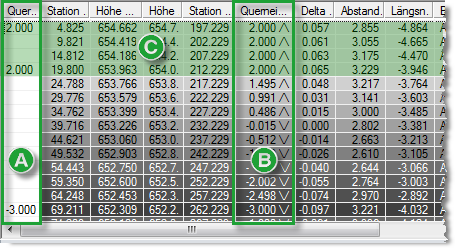

  1. Eingegebene Querneigung
  2. Spalte Querneigung berechnet
  3. Bereich mit konstanter Querneigung

• Weitere Querneigungsdefinitionen bewirken eine Interpolation der Querneigung an jeder Zeile der Liste. Dadurch entsteht eine Verwindung (siehe Abbildung „Liste der Querneigungen”: ab 5. Zeile).
• In der Spalte Querneigung berechnet steht jeweils die aus den eingegebenen Querneigungen nun berechnete Querneigung, die an der betreffenden Station der Randachse gilt. Hier kann die Berechnung der Querneigungen nachvollzogen werden.
• Unterscheiden sich eingegebene Querneigungsdefinitionen in der Liste, ist die Liste zeilenweise unterschiedlich eingefärbt. Jeder Grauwert entspricht einer anderen Querneigung. Der Farbwert macht keine Aussage über die Größe der Querneigung.
• Querneigung 0.000 bewirkt eine horizontale Höhenübertragung.

Weil die Liste aus vielen anzuzeigenden Ergebnissen besteht, sind die vielen Spalten oft zusammengedrängt. Ein Tooltipp zeigt den kompletten Text der Spaltenüberschrift an.

Fehlt bei der Randachse eine Station, an der zusätzlich eine Querneigung definiert werden soll, kann diese in Schritt 2: Profilstationen definiert werden.

Achsinfo

Zeigt die erstellten Dateien an.

Der Text, die Textfarbe und der Tooltipp weisen auf ein Überschreiben der Gradienten und Zwangspunkte hin.

Gradienten und Zwangspunkte werden immer gleichzeitig abgespeichert.

Alle Ergebnisse aller Achsen werden immer gleichzeitig abgespeichert, z. B. Knick- und Randachse oder beide Randachsen und evtl. Zwangspunkte der übergeordneten Achse.

Gradienten

Alle Punkte der Randachse (oder ggf. Knickachse) werden mithilfe ihrer Stationswerte der Randachse und ihrer berechneten Höhe in eine Gradiente eingetragen. Der Bereich der Gradiente stimmt mit dem Bereich der Berechnung der korrespondierenden Querprofile überein.

Werkzeuge

Ergebnisse speichern sichert die Neigungen für die Randachse (Zwangspunkte und Gradienten). Siehe Speichern

Aufruf Spaltenexport speichert alle Daten der Liste im gewünschten Format.

Im Dialogfeld Spaltenexport können die Daten in Excel-Tabellen oder Textdateien gespeichert werden. Die Spaltenüberschrift wird ebenso übertragen. Nicht benötigte Spalten können ausgeblendet werden.

Im Modus Knick auf Hauptachse mit 2 Randachsen werden die beiden Listen zusammengefügt. Dabei stehen in den einzelnen Zeilen des Exports die Daten, die jeweils zu der Station der Hauptachse gehören.

Gibt es zu einer Station der Hauptachse keine Daten zu einer Randachse, werden diese Werte in der Zeile ausgelassen und nur die vorhandenen Werte aufgelistet.
