Individuelle DGM

Mit Individuelle DGM sehen Sie für jedes DGM in der Verwaltung im DGM-Manager einen Ordner mit den verschiedenen Einstellungen.

Konsistenzprüfung

Bei inkonsistenten DGM wird das DGM-Symbol durch ein Warnzeichen ersetzt. Im Tooltip wird auf die Inkonsistenz hingewiesen.

Anmerkung:
Weiterarbeiten bleibt aber möglich.

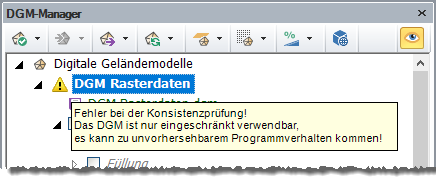

Abbildung 1. Fehler bei der Konsistenzprüfung

Wenn beim Laden eine DGM Konsistenzfehler erkannt wurden und diese behoben werden konnten, wird eine Meldung angezeigt, Einzelheiten findet man in der Liste möglicher Konsistenzfehler. Mit OK werden die Korrekturen gespeichert.

Fehlerprotokoll

Wenn bei der Berechnung des DGM Fehler erkannt wurden (z. B. lagegleiche Punkte mit unterschiedlichen Höhen), wird ein Protokoll angezeigt. Dieses kann per Mausklick im DGM-Manager aufgerufen werden.

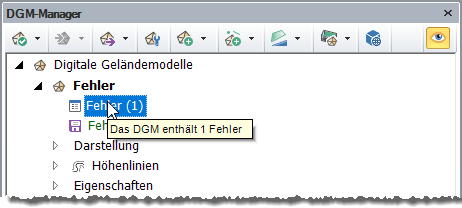

Abbildung 2. Fehlerprotokoll aufrufen

Kontextmenü

Je nach Status des DGM (aktiv, nicht aktiv oder entladen) werden die entsprechenden Funktionen angeboten.

Datengrundlage ändern ermöglicht die Neudefinition des vorhandenen DGM. Dafür muss der gewünschte Umfang des DGM in der Grafik festgelegt werden.

Aktivieren bewirkt, dass das aktuelle DGM ab sofort für die Berechnung verwendet wird.

Entladen entfernt das aktuelle DGM aus dem Arbeitsspeicher.

Konsistenzprüfung untersucht das DGM auf Widerspruchsfreiheit. Viele Inkonsistenzen können behoben werden. Andere können nicht aufgelöst werden, z. B. wenn alle drei Punkte eines Dreiecks auf einer Geraden liegen. Ursache könnte die Rundung auf 3 Nachkommastellen dieser Dreiecke bei einer extremen geometrischen Situation sein (schräg liegende, aber gerade Achse).

Ergibt die Prüfung Fehler, wird das Prüfprotokoll angezeigt.

Beim Laden eines DGM, dessen Konsistenzprüfung fehlschlägt, wird eine Meldung mit Hinweis auf die Fehler angezeigt. Das Fehlerprotokoll kann angezeigt und das DGM trotzdem auf eigene Gefahr in die Verwaltung übernommen werden.

Die Dreiecksnummern und interne Dreiecksnummern in eckigen Klammern werden angezeigt. Bei nicht für die DGM-Berechnung verwendeten fehlerbehafteten Dreiecken wird statt der Dreiecksnummer der Text inaktiv ausgegeben.

Laden liest das gewählte DGM in den Arbeitsspeicher ein.

Speichern unter öffnet ein Dialogfeld, in dem das aktuelle DGM unter einem neuen Namen gesichert werden kann.

Export ermöglicht die Übergabe des VESTRA-DGM (*.dgm) in andere Formate:

  • DXF
  • REB 22.013
  • GAEB 22.114
  • REB 20.003
  • TIN

Entfernen löscht das aktuelle DGM aus der Verwaltung.

Die Berechnung des DGM im Projektordner wird nicht gelöscht.

DGM-Datei wählen öffnet ein Dialogfeld zur Auswahl einer DGM-Datei.
