Digitales Geländemodell
Mit Digitales Geländemodell (DGM) bilden Sie auch komplexeste Gelände- oder Planungssituationen ab. Sie erhalten ein Werkzeug zur Analyse und weiteren Berechnung sowie ein umfassendes Verwaltungssystem für Punktwolken.
DGM-Manager
Mit DGM-Manager erstellen und verwalten Sie neue bzw. bestehende DGM und Mengenberechnungen.
Baumdarstellung
Die Baumdarstellung listen Sie alle in der Verwaltung vorhandenen DGM mit den jeweils festgelegten Einstellungen auf.
Mengenberechnung
Mit Mengenberechnung zeigen Sie bestehende Mengenberechnungen mit den Daten der Erfassung und Berechnung an. Unter einem Eintrag können mehrere Mengenberechnungen vorhanden sein.

Digitales Geländemodell
Mit Digitales Geländemodell (DGM) bilden Sie auch komplexeste Gelände- oder Planungssituationen ab. Sie erhalten ein Werkzeug zur Analyse und weiteren Berechnung sowie ein umfassendes Verwaltungssystem für Punktwolken.
- Registerkarte DGM
  Auf der Registerkarte DGM finden Sie die Berechnungen zum Digitalen Geländemodell.
- Import
  Mit Import laden Sie bereits berechnete Daten zur Darstellung und Weiterbearbeitung.
- Export
  Mit Export übergeben Sie in VESTRA erstellte DGM im VESTRA DGM-Format zur Wiederverwendung und Weiterverarbeitung in den verschiedenen Formaten anderer Programme.
- Parameter
  Mit Parameter legen Sie die Einstellungen für die DGM-Berechnung sowie die Definition der zu protokollierenden Fehler fest.
- DGM-Manager
  Mit DGM-Manager erstellen und verwalten Sie neue bzw. bestehende DGM und Mengenberechnungen.
  - Baumdarstellung
    Die Baumdarstellung listen Sie alle in der Verwaltung vorhandenen DGM mit den jeweils festgelegten Einstellungen auf.
    - Digitale Geländemodelle
      Mit Digitale Geländemodelle listen Sie die im Projekt angemeldeten DGM auf.
    - Individuelle DGM
      Mit Individuelle DGM sehen Sie für jedes DGM in der Verwaltung im DGM-Manager einen Ordner mit den verschiedenen Einstellungen.
    - Mengenberechnung
      Mit Mengenberechnung zeigen Sie bestehende Mengenberechnungen mit den Daten der Erfassung und Berechnung an. Unter einem Eintrag können mehrere Mengenberechnungen vorhanden sein.
  - DGM zur Verwaltung hinzufügen
    Mit DGM zur Verwaltung hinzufügen definieren Sie ein neues DGM.
  - Werkzeugleiste
    Mit Werkzeugleiste erhalten Sie Funktionen zur Bearbeitung und Verwaltung der DGM.
  - Kontextmenü
    Mit Kontextmenü zeigen Sie nachdem, welcher Eintrag in der Baumstruktur aktuell ausgewählt ist, ein angepasstes Steuerelement angezeigt. Im Folgenden sind alle Themen aufgeführt.
  - BIM-Viewer starten
    Mit BIM-Viewer starten öffnen Sie die 3D-Ansicht Ihres Projektes mit allen DGM-Daten zur visuellen Kontrolle.
- Einzelnes Geländemodell
  Mit Einzelnes Geländemodell berechnen Sie ein neues Digitales Geländemodell.
- Modellverschneidung
  Mit Modellverschneidung verschmelzen Sie zwei DGM.
- Dreiecksinfo
  Mit Dreiecksinfo zeigen Sie die Attribute der einzelnen Dreiecke an.
- Punkte und Bruchkanten einrechnen
  Mit Punkte und Bruchkanten einrechnen binden Sie nachträglich Punkte und (Poly-)Linien als Bruchkanten oder Formlinien in das gerechnete DGM ein.
- Punkt entfernen
  Mit Punkt entfernen löschen Sie einen Dreieckspunkt aus dem DGM.
- Waagerechte Flächen
  Mit Waagerechte Flächen korrigieren Sie automatisch ein DGM, dessen Kanten teilweise aus Linien konstanter Höhen (vergleichbar mit Höhenlinien) entstanden sind.
- Kantentausch
  Mit Kantentausch bearbeiten Sie der Dreiecksvermaschung nach. Die Dreiecksvermaschung wird permanent am Bildschirm angezeigt.
- DGM klassifizieren
  Mit DGM klassifizieren weisen Sie jedem DGM-Dreieck bei der Berechnung eine Klasse für bestimmten Nutzungsarten zu. Die Standardklasse ist Gelände.
- Modellreduzierung
  Mit Modellreduzierung entfernen Sie unnötige Einzelpunkte aus dem DGM.
- Höhe zuweisen
  Mit Höhe zuweisen passen Sie die geodätische Höhe der selektierten Punkte und Linien an die jeweilige Höhe des aktiven DGM an.
- Differenzhöhenpunkte umwandeln
  Mit Differenzhöhenpunkte umwandeln weisen Sie Punkten, die eine relative Höhe besitzen, die absolute Höhe zu.
- DGM zuschneiden
  Mit DGM zuschneiden reduzieren Sie die Fläche eines bestehenden DGM.
- Höhenlinien
  Mit Höhenlinien berechnen Sie Isohypsen aus dem DGM und stellen diese dar.
- Dreiecksbeschriftung
  Mit Dreiecksbeschriftung fügen Sie einen definierbaren Text für die DGM-Dreiecke ein.
- Tiefenzonen/Höhenbereiche
  Mit Tiefenzonen/Höhenbereiche stellen Sie verschiedener Höhenintervalle im Lageplan farblich abgestuft dar.
- Rauminhalte/Flächen
  Mit Rauminhalte/Flächen führen Sie verschiedene Massenberechnungen über ein oder zwei DGM mithilfe eines Wizards durch.
- Neigungen
  Mit Neigungen weisen Sie Farben zu den Neigungen der Dreiecksflächen zu, z. B. zur Beurteilung der Trassenplanung (insbesondere im Kreuzungsbereich).
- Schrägflächen
  Mit Schrägflächen ermitteln Sie die Größe von Ansaatflächen aus den schrägen Flächen des Geländemodells.
- DGM-Hoch-/Tiefpunkte
  Mit DGM-Hoch-/Tiefpunkte zeigen Sie die Extrempunkte des DGM in Listenform an. Die einzelnen Einträge können in der Grafik markiert werden.
- Geländeschnitte für den Längsschnitt-Planassistenten
  Mit Geländeschnitte für den Längsschnitt-Planassistenten erzeugen Sie einen DGM-Schnitt entlang einer beliebigen Linie oder Achse durch das Modell.
- Rasterpunkte
  Mit Rasterpunkte legen Sie in regelmäßigem Abstand Punkte über das Planungsgebiet.
- Höhenberechnung über schiefe Ebene
  Mit Höhenberechnung über schiefe Ebene weisen Sie Punkten Höhen aus einer Ebene zu, die zuvor aus (drei) ausgewählten Punkten definiert wurde.
- Punkt über 2 Ebenen
  Mit Punkt über 2 Ebenen erzeugen Sie einen Schnittpunkt, der durch zwei definierte Ebenen und einen vorgegebenen Horizont bestimmt wird.
- Punkt über 3 Ebenen
  Mit Punkt über 3 Ebenen erzeugen Sie einen Schnittpunkt, der durch drei definierte Ebenen erzeugt wird.
- Baugrube
  Mit Baugrube berechnen Sie ausgehend von einer beliebigen Linie eine Böschung und konstruiert die sich daraus ergebende Durchdringungslinie im aktuellen DGM.
- Punktwolken
  Mit Punktwolken werten Sie große Meßpunktmengen (z. B. aus Laserscanning) aus und erstellen daraus Darstellungen in Lageplan und Aufriss sowie DGM.

Mengenberechnung

Mit Mengenberechnung zeigen Sie bestehende Mengenberechnungen mit den Daten der Erfassung und Berechnung an. Unter einem Eintrag können mehrere Mengenberechnungen vorhanden sein.

Start der Funktion mit Doppelklick auf die Bezeichnung.

Die Bezeichnung kann mit Softklick bzw. F2 geändert werden.

Mengenberechnungen können als *.PRS-Dateien gespeichert und geladen werden.

So können auch große Mengenberechnungen geladen werden, ohne die Berechnung erneut durchführen zu müssen.

Wird im DGM-Manager eine Mengenberechnung geladen, können mit dieser Höhenlinien oder auch Tiefenzonen berechnet werden.

Im Wizard wird mit einer geladenen Mengenberechnung der Schritt 5: Ergebnisse angezeigt.

Ist eine Mengenberechnung (das Ergebnis) aktueller als die Datei, wird die Datei im DGM-Manager rot dargestellt und durchgestrichen.

Beim Laden ist die Liste im Wizard nicht aktuell (sie wird nicht mitgespeichert). Für eine Listenanzeige muss die Berechnung neu durchgeführt werden.

Speichern ermöglicht das Sichern der aktuellen Mengenberechnung.

Laden öffnet eine einzelne Mengenberechnung (*.PRS-Datei). Mit Doppelklick kann die Mengenberechnung angezeigt werden.

Kontextmenü

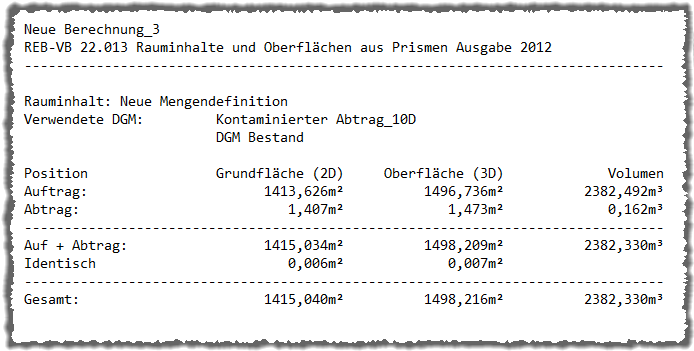

Liste erzeugen zeigt ein verkürztes DGM-Protokoll an.

Abbildung 1. Beispiel für ein verkürztes DGM-Protokoll
