Prüfdaten

Mit Prüfdaten überprüfen Sie beim Export der GAEB 22.114-Daten, ob die Projektionsfläche der Bodenhorizonte gleich groß ist.

Für jeden Bodenhorizont werden die Rauminhalte aller Prismen und deren Summe berechnet. Die Massen der einzelnen Positionen werden als Differenz zwischen den jeweiligen Bodenhorizonten berechnet.

Außerdem werden die Deckflächen der Prismen berechnet und zur Oberfläche eines Bodenhorizonts summiert.

Kriterien für die Prüfdaten

  • Für die in den einzelnen Bodenhorizonten gemessenen Punkte müssen die Koordinaten (X, Y, Z) vorliegen.
  • Die Punkte der äußeren Begrenzung des zu berechnenden Erdkörpers müssen für alle Bodenhorizonte dieselben sein.
  • Alle übrigen Punkte innerhalb der äußeren Begrenzung sind so zu wählen, dass die Fläche zwischen drei Punkten - die Deckfläche eines Prismas - eben ist.
  • Für alle Bodenhorizonte gilt derselbe Bezugshorizont.
  • In einer Prüfdatei müssen folgende Daten enthalten sein:
    • DA 00: Überschrift des Berechnungsabschnitts (wird immer ausgegeben)
    • DA 30: Koordinatenordner (wird immer ausgegeben)
    • DA 49: Dreiecksmaschen der Bodenhorizonte (wird immer ausgegeben)
    • DA 58: Dreiecksmaschen
    • DA 60: Positionsangaben
    • DA 99: Ende des Berechnungsabschnitts (wird immer ausgegeben)
Anmerkung:

Für einen nachvollziehbaren Datensatz allen Punkten der DGM-Berechnung einen Punktnamen (max. 7 Stellen) zuweisen.

Beim Erstellen von Durchdringungslinien und Bruchkanten sollten diese auch Punktnamen (max. 7 Stellen) erhalten.

Die Berechnung des DGM sollte mit dem Algorithmus Bauabrechnung durchgeführt werden. Nur in diesem Algorithmus werden die Punktnamen im DGM verwaltet.

Wenn Punkte ohne Namen vorhanden sind, wird das im Dialogfeld angezeigt und Namen können zugewiesen werden. Bei Bestätigung mit OK wird eine Meldung zu fehlenden Punktnamen angezeigt.

Ebenso wird auf fehlende Punktnamen geprüft, und bei Bestätigung mit OK erscheint eine Sicherheitsabfrage.

Anmerkung:
Die Meldung erscheint nur bei DGM-Modellen, die als Bauabrechnungsmodell erzeugt wurden. Bei Modellen, die komplett ohne Punktnamen erzeugt wurden, erscheint die Meldung nicht, da Punktnamen immer neu generiert werden müssen.

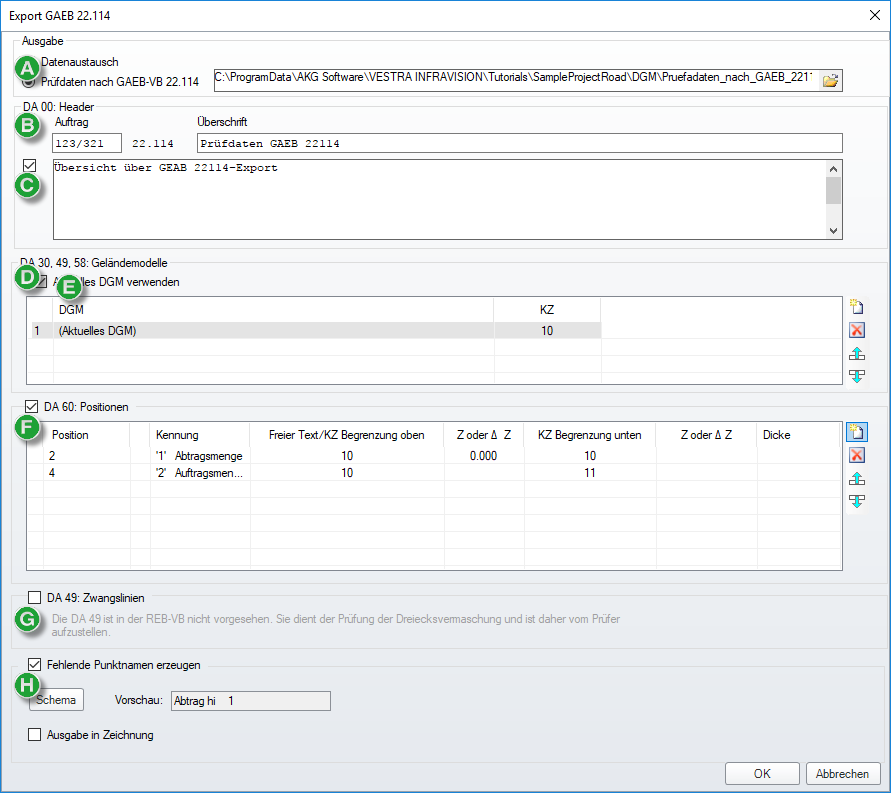

Abbildung 1. Dialogfeld Export GAEB 22.114
  1. Legt das Exportverfahren fest
  2. Bezeichnung der Datei (Datenart 00)
  3. Kommentar
  4. Geländedaten (Datenart 45 „Koordinatenordner” und 58 „Dreiecksmaschen”)
  5. Angabe der verwendeten DGM
  6. Positionsangaben
  7. DA 49: Zwangslinien
  8. Punktnamen ergänzen

DA 00 - Überschrift des Berechnungsabschnitts

Überschrift des Berechnungsabschnitts (wird immer ausgegeben).

Anmerkung:
Am Anfang eines Berechnungsabschnitts muss eine DA 00 mit der VB-Nr. vorhanden sein.
Tabelle 1. Code Datenart 00
Spalte Name Inhalt
1 - 2 DA Datensatzart 00
3 - 10 Auftrag Auftrags-Nr., wahlweise beliebiger alphanumerischer Begriff
11 - 16 Liste VB-Nummer
21 - 80 Überschrift Bezeichnung der Baumaßnahme (nur in der ersten DA 00 erforderlich)

Beliebiger Text

Direkt hinter der DA 00 kann ein Text (10 Zeilen zu 78 Spalten) ausgegeben werden.

Anmerkung:
In den ersten beiden Spalten müssen Leerzeichen stehen.

Die Eingabe darf nicht in Proportionalschrift erfolgen. Es werden immer alle 10 Zeilen ausgegeben.

DA 30 - Koordinaten

Stellt die zu exportierenden Punkte mit Punktnummer sowie orthogonalen Lagekoordinaten und Höhen bereit.

Die Kennzahl (KZ) entfällt.

Anmerkung:
Punkte mit gleichen Punktnummern dürfen nur einmal in einem Abschnitt (in einer Datei) enthalten sein.
Tabelle 2. Code Datenart 30
Spalte Name Inhalt
1 - 2 DA Datensatzart 30
3 - 4 KZ entfällt
5 - 7 leer
8 - 10 LIN entfällt
11 LINA entfällt
12 leer
13 - 20 Punktnummer Bezeichnung des Punkts, alphanumerisch
21 - 50 Bemerkung Text

50 - 60

61 - 70

71 - 80

Koordinaten

Y

X

Z

Rechtswert des Punkts

Hochwert des Punkts

Höhe des Punkts, kann frei bleiben

DA 49 - Linien

Tabelle 3. Code Datenart 49
Spalte Name Inhalt
1 - 2 DA Datensatzart 49
3 - 5 LIN entfällt
6 LINA Art der Linie: A…Abrechnungslinie
7 leer
8 - 9 KZ entfällt
10 leer
11 - 12 laufende Nummer Laufende Zeilennummer innerhalb einer Linie, lückenlos aufsteigend von 1 an; der Anfangspunkt wird nicht wiederholt
13 - 20 Punkt 1

Bezeichnung der Punkte,

alphanumerisch,

Lücken (Leerfelder) sind zulässig,

ggf. Folgezeilen verwenden
21 - 22 leer
23 - 30 Punkt 2
31 - 32 leer
33 - 40 Punkt 3
41 - 42 leer
43 - 50 Punkt 4
51 - 52 leer
53 - 60 Punkt 5
61 - 62 leer
63 - 70 Punkt 6
71 - 72 leer
73 - 80 Punkt 7

DA 58 - Dreiecksmaschen

Tabelle 4. Code Datenart 58
Spalte Name Inhalt
1 - 2 DA Datensatzart 49
3 - 7 leer
8 - 9 KZ Kennzahl des Horizonts, numerisch, zulässig sind 10 - 89
10 leer
11 - 12 laufende Nummer Laufende Zeilennummer innerhalb eines Horizonts, lückenlos aufsteigend von 1 an
21 - 22 leer
23 - 30 Punkt 1 Punktnummern eines Dreiecks
31 - 32 leer
33 - 40 Punkt 2
41 - 42 leer
43 - 50 Punkt 3
51 - 52 leer
53 - 60 Punkt 4

Nummer eines Punkts, der zusammen mit den Punkten 2 und 3 das Nachbardreieck zum Dreieck 1-2-3 beschreibt;

kann frei bleiben
61 - 80 leer

Beispiel:

Punkt 1 Punkt 2 Punkt 3 Punkt 4

bedeutet zwei Dreiecke…1. Dreieck: Punkte 1-3; 2. Dreieck Punkte 2-4

DA 60 - Positionen

Tabelle 5. Code Datenart 60
Spalte Name Inhalt
1 - 2 DA Datensatzart 60
3 - 15 POS

Bezeichnung der abzurechnenden Position

�
16 I Index
17 leer
18 KN

Kennung für eine Textzeile;

„.”…freier Text für Spalten 19 - 80
19 - 80 Text freier Text

oder

Spalte Name Inhalt
1 - 2 DA Datensatzart 60
3 - 15 POS

Bezeichnung der abzurechnenden Position

�
16 I Index
17 leer
18 KN

Kennung des Berechnungsergebnisses:

1…Abtragsmenge

2…Auftragsmenge

3…Oberfläche oberer Horizont Abtragsbereich

4…Oberfläche unterer Horizont Abtragsbereich

5…Projektionsfläche Abtragsbereich

6…Oberfläche unterer Horizont Auftragsbereich

7…Oberfläche oberer Horizont Auftragsbereich

8…Projektionsfläche Auftragsbereich

9…Differenz zwischen Abtrags- und Auftragsmenge
Horizont 1 Angaben für den Horizont 1 (Ausgangszustand alt)
19 - 20 KZ Kennzahl des Horizonts, numerisch zulässig von 10 - 89
21 - 27 ZH Höhenangabe für den durch eine Horizontalebene zu definierenden Horizont ZH in Verbindung mit KZ unzulässig
21 - 27 dz

konstante Höhendifferenz zum jeweiligen gegebenen Horizont, Vorzeichenregel: positiv nach oben, negativ nach unten

dz in Verbindung mit ZH unzulässig
28 - 36 Horizont 2 Angaben für Horizont 2 (neuer Zustand) wie für Horizont 1
37 - 41 Dicke Wert, mit dem eine gemäß Kennung KN ermittelte Fläche multipliziert wird
42 - 80 leer

Beispiel:

KZ und z = Bodenhorizont plus Höhendifferenz (vertikaler Abstand zu den Punkten), z. B. Mutterbodenabtrag

Anmerkung:
Nicht ermöglicht ist die gleichzeitige Angabe von Z für den oberen und unteren Horizont, da dann keine Grundrissfläche vorhanden ist und somit keine Massen berechnet werden können.

Aus dem gleichen Grund ist für die Oberflächenermittlung die Angabe von Z nicht zulässig.

DA 99 - Ende des Berechnungsabschnitts

Das Ende des Berechnungsabschnitts wird immer ausgegeben.

Anmerkung:
Beim Datenaustausch kann kein DGM ausgewählt werden.

Fehlende Punktnamen erzeugen

Punkten ohne Namen können neue Namen zugewiesen und die entsprechenden Punkte in die Datenbank (Zeichnung, Lageplan) gespeichert werden.
