Ausgabe

Mit Ausgabe definieren Sie die bei der Berechnung entstandenen Auf- und Abtragsmengen zur Speicherung und weiteren Verwendung als VESTRA-DGM.

Die DGM können auch grafisch ausgegeben werden, wenn die entsprechende Option aktiviert ist.

Ergebnis speichern

Erzeugt die entsprechenden Dateien.

Anmerkung:

Zum genauen Inhalt der Datenarten siehe Glossar > Datenarten REB.

DGM speichert das Berechnungsergebnis als AKG-DGM (*.dgm).
REB 22.013 (.10D) speichert das Berechnungsergebnis als Mengendaten mit folgenden Datenarten:
- 00…Überschrift des Berechnungsabschnitts
- 30…Koordinaten und Höhe
- 49…Zwangslinien: Bruchkanten, Umringe, Inringe für Aussparungen, Formkanten
- 58…Dreiecksvermaschung
- 99…Ende
GAEB (.114) speichert das Berechnungsergebnis als Mengendaten mit folgenden Datenarten:
- 00…Überschrift des Berechnungsabschnitts
- 45…Koordinaten und Höhe
- 49…Zwangslinien: Bruchkanten, Umringe, Inringe für Aussparungen, Formkanten
- 58…Dreiecksvermaschung
- 99…Ende
BIM-Ausgabe (DGM/Volumenkörper) erzeugt DGM-Modelle aus der aktuellen Berechnung. Die Dateinamen werden automatisch mit dem Zusatz BIM versehen und können dadurch vom Export erkannt werden. Beim BIM-Export kann man festlegen, ob die Mengenberechnung als Volumenkörper oder als einzelne DGM auszugeben ist. Für den Export der Rauminhalte in der BIM-Schnittstelle werden nur die Berechnungen angeboten, in denen eine solche Ausgabe ausgeführt wurde. Damit werden interne Berechnungen nicht in den BIM-Prozess aufgenommen.

Bezeichnung ergänzen fügt in den Dateinamen den Name der Berechnung ein.

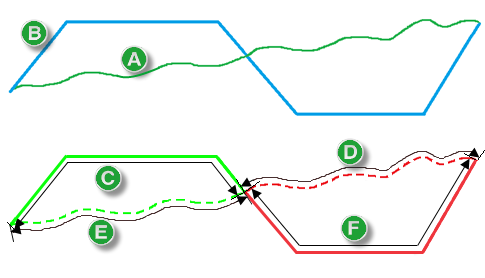

Die entstehenden DGM besitzen folgende Definitionen:

Auftrag oben…Obere Begrenzungsfläche des Auftragsvolumens

Abtrag oben…Obere Begrenzungsfläche des Abtragsvolumens

Auftrag unten…Untere Begrenzungsfläche des Auftragsvolumens

Abtrag unten…Untere Begrenzungsfläche des Abtragsvolumens

Die tatsächlich zu speichernden DGM können ausgewählt werden.

DGM speichern sichert die ausgewählten Dateien.

Anmerkung:

Die Erzeugung der DGM kann einzeln aktiviert werden.

Punktnamen zeigt den Status der Punktnamendefinition an:

Alle Punkte besitzen Punktnamen… Schaltfläche Grüne Ampel mit Text Punktnamen (vollständig) wird angezeigt.
Punkte besitzen teilweise Punktnamen… Schaltfläche Gelbe Ampel mit Text Punktnamen (unvollständig) wird angezeigt.
Kein Punkt besitzt einen Punktnamen… Schaltfläche Rote Ampel mit Text Punktnamen (nicht vorhanden) wird angezeigt.

Pfad legt den Speicherordner für die Dateien fest.

Vorhandene überschreiben speichert die aktuelle Berechnung ohne Sicherheitsabfrage über eine bereits vorhandene Berechnung.

Öffnet die Listen in der AKG-Listenvorschau.

Nur die jeweils möglichen Listen können ausgewählt werden:

GAEB nur, wenn 2 Modelle geladen sind
REB nur, wenn Wassermassen, konstanter Horizont oder REB eingestellt ist
Auftrag und Abtrag nach REB nur, wenn jeweils die beiden DGM (Auftrag oben/unten bzw. Abtrag oben/unten) vorhanden und gespeichert sind

Liste nach GAEB 22.114 zeigt das entsprechende Berechnungsergebnis an.

Liste nach REB 22.013 zeigt das entsprechende Berechnungsergebnis an.

Liste Auftrag nach REB 22.013 zeigt das entsprechende Berechnungsergebnis an.

Liste Abtrag nach REB 22.013 zeigt das entsprechende Berechnungsergebnis an.

Die anderen Schaltflächen sind ausgegraut.

Vorschau anzeigen schaltet die Anzeige im 3D-Viewer an/aus.

Mengendefinition zeigt die Ausgangs-DGM in der Vorschau an.

Ergebnis zeigt die berechneten Prismen in der Vorschau an.

DGM zeigt die berechneten DGM in der Vorschau an.

Prüfdatei ausgeben erzeugt eine Datei zur Kontrolle der Ergebnisse (nur bei der Berechnung nach REB-VB 22.013).

Beim Export wird die Datei [Aktueller Projektordner]\DGM\[Berechnungsname].10D erzeugt. Diese Datei enthält die Datenarten

Punktnamen

Vor der Ausgabe einer 10D-Datei findet die Prüfung der Punktnamen statt.

Treten Fehler auf (z. B. Punkte ohne Punktnamen), wird ein Hinweis mit Warnzeichen angezeigt.

Beim weiteren Export folgt eine Sicherheitsabfrage, da diese Datei nicht REB-konform ist.

Einstellungen speichern sichert den jeweiligen Bearbeitungsstand.
