Mengendefinition erfassen

Mit Mengendefinition erfassen legen Sie das Berechnungsverfahren fest.

Folgende Berechnungsarten sind möglich:

  • Rauminhalt berechnet das Volumen zwischen zwei DGM-Modellen bzw. horizontalen Ebenen.
  • Wassermassen berechnet die Mengen und Volumen zwischen einer horizontalen Fläche und einem DGM.
  • Oberfläche berechnet das DGM. Der Wizard wird nach der Berechnung geschlossen.

Die beiden DGM werden gegeneinander verschnitten. Danach werden Dreiecksprismen gebildet, die nach Auftrag und Abtrag unterschieden werden.

Je nach gewähltem Verfahren ändern sich die Schritte des Wizards entsprechend. In der Hilfe sind alle Fälle berücksichtigt.

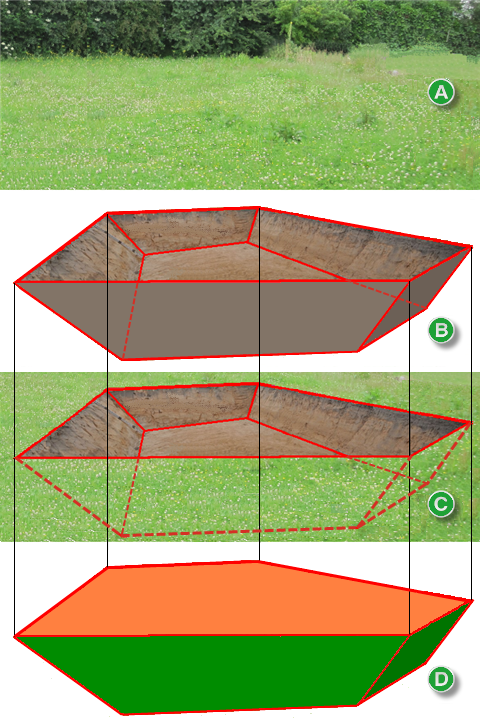

Abbildung 1. Differenz zwischen zwei DGM
  1. Obere Begrenzung: DGM Urgelände
  2. Untere Begrenzung: DGM Baugrube
  3. Verschnittene DGM
  4. Resultierendes Volumen

Oberer Horizont (z. B. Urgelände)/Wasserspiegel

Legt die obere Begrenzungsfläche für die Berechnung fest.

DGM ermöglicht das Laden eines DGM des aktuellen Projekts.

Aktives DGM übernehmen lädt das im DGM-Manager aktuell geladene DGM.

Das DGM wurde verschoben wird angezeigt, wenn das gewählte DGM im Lageplan verschoben wurde.

Der Tooltip zeigt die Details an.

Abbildung 2. DGM verschoben

Datei öffnet ein Auswahl-Dialogfeld zur Festlegung eines beliebigen AKG-DGM (*.DGM). Auch externe (projektfremde) DGM können verwendet werden. Evtl. muss im Import ins *.DGM-Format umgerechnet werden.

Höhenverschiebung dZ legt einen vertikalen Versatz des gesamten DGM fest.

Kennzahl dient zur Identifikation eines Datensatzes.

Vorbelegung für den oberen Horizont ist 10 und für den unteren Horizont 20.

Wird eine Kennzahl in irgendeiner Position schon verwendet, wird ein Hinweis angezeigt.

Feste Höhe Z ermöglicht die Definition einer horizontalen Ebene als Obergrenze der Berechnung.

Maximale DGM-Höhe übernimmt die Oberkante des DGM als Höhe.

Anmerkung:
Die Funktion ist nur aktiv, wenn als untere Begrenzung ein DGM gewählt ist.

Auf der rechten Seite werden Informationen zum gewählten DGM angezeigt.

Unterer Horizont (z. B. neue Oberfläche)/Gelände

Legt die untere Begrenzungsfläche für die Berechnung fest.

DGM ermöglicht das Laden eines DGM des aktuellen Projekts.

Aktives DGM übernehmen lädt das im DGM-Manager aktuell geladene DGM.

Das DGM wurde verschoben wird angezeigt, wenn das gewählte DGM im Lageplan verschoben wurde.

Der Tooltip zeigt die Details an.

Abbildung 3. DGM verschoben

Datei öffnet ein Auswahl-Dialogfeld zur Festlegung eines beliebigen AKG-DGM (*.DGM). Auch externe (projektfremde) DGM können verwendet werden. Evtl. muss im Import ins *.DGM-Format umgerechnet werden.

Höhenverschiebung dZ legt einen vertikalen Versatz des gesamten DGM fest.

Kennzahl dient zur Identifikation eines Datensatzes.

Vorbelegung für den oberen Horizont ist 10 und für den unteren Horizont 20.

Wird eine Kennzahl in irgendeiner Position schon verwendet, wird ein Hinweis angezeigt.

Feste Höhe Z ermöglicht die Definition einer horizontalen Ebene als Obergrenze der Berechnung.

Minimale DGM-Höhe übernimmt die Unterkante des DGM als Höhe.

Anmerkung:
Die Funktion ist nur aktiv, wenn als obere Begrenzung ein DGM gewählt ist.

Auf der rechten Seite werden Informationen zum gewählten DGM angezeigt.

DGM-Informationen

Zeigt die wichtigsten Parameter der DGM an.

Punktnamen zeigt an, ob die Punktnamen vollständig, unvollständig oder gar nicht vorhanden sind. Bei Punkten ohne Punktnamen wird ein Hinweis angezeigt.

Zusätzlich wird in der Statuszeile mit Warnung auf die fehlenden Punktnamen für den Export hingewiesen. Der Export wird gesperrt.

Anmerkung:
Komplett identische Punkte (Punktnummer/Punktname und Koordinaten) sind ermöglicht.

Punktnamen bearbeiten ermöglicht die Definition neuer Punktnamen. Die vorhandenen Punktnamen können gelöscht bzw. neue Punktnamen zugewiesen werden.

Auftrag und Abtrag tauschen

Bei festem Bezugshorizont ergibt das Urgelände oberhalb des Bezugshorizonts immer Auftrag (REB-konform). Im Wizard wird immer REB-konform gerechnet.

Auftrag und Abtrag können durch Tausch von Horizont und DGM getauscht werden.

Darstellung

Vorschau anzeigen schaltet die Anzeige im 3D-Viewer an/aus.

Mengendefinition zeigt die Ausgangs-DGM in der Vorschau an.

Ergebnis zeigt die berechneten Prismen in der Vorschau an.

DGM zeigt die berechneten DGM in der Vorschau an.

Daten

Prüfdatei ausgeben erzeugt eine Datei zur Kontrolle der Ergebnisse (nur bei der Berechnung nach REB-VB 22.013).

Beim Export wird die Datei [Aktueller Projektordner]\DGM\[Berechnungsname].10D erzeugt. Diese Datei enthält die Datenarten

  • 00…Überschrift des Berechnungsabschnitts
  • 57…Kontrollwerte, Konstanten
  • 45…Koordinatenordner
  • 58…Dreiecksvermaschung
  • 59…Positionsangaben
  • 99…Ende

Punktnamen

Vor der Ausgabe einer 10D-Datei findet die Prüfung der Punktnamen statt.

Treten Fehler auf (z. B. Punkte ohne Punktnamen), wird ein Hinweis mit Warnzeichen angezeigt.

Beim weiteren Export folgt eine Sicherheitsabfrage, da diese Datei nicht REB-konform ist.

Einstellungen speichern sichert den jeweiligen Bearbeitungsstand.
