Ergebnis

Mit Ergebnis zeigen Sie das Berechnungsergebnis an.

Das Ergebnis der Berechnung lässt sich als Liste oder grafisch ausgeben. Bei der grafischen Ausgabe können unterschiedliche Farben für Auftrags-/Abtragsprismen und identische Prismen gewählt werden.

Tabelle

Zeigt die Berechnungsergebnisse an.

Fläche [m²]…Ausdehnung der berechneten Gebiete:

  • Projiziert…Auf eine horizontale Ebene übertragenes Gebiet
  • Oben/Oberfläche…Tatsächliche Fläche oberhalb des gewählten Horizonts
  • Unten/Unterwasser…Tatsächliche Fläche unterhalb des gewählten Horizonts

Volumen [m³]…Raum zwischen der Oberfläche des DGM und dem gewählten Horizont

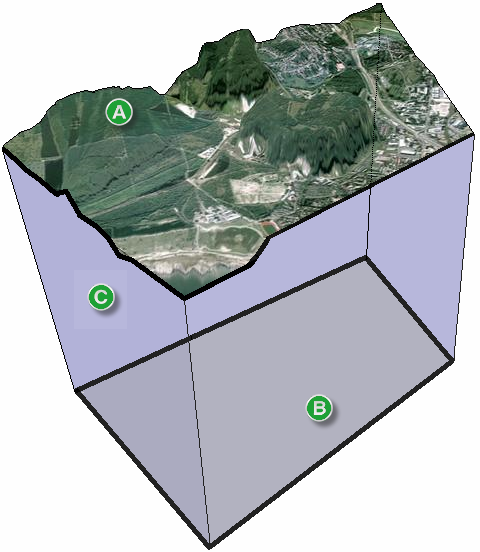

Abbildung 1. Projizierte Fläche und Volumen
  1. Tatsächliche Geländeoberfläche (3D) bezeichnet als Oben/Oberfläche
  2. Gewählter Bezugshorizont; projizierte Fläche
  3. Volumen [3D]

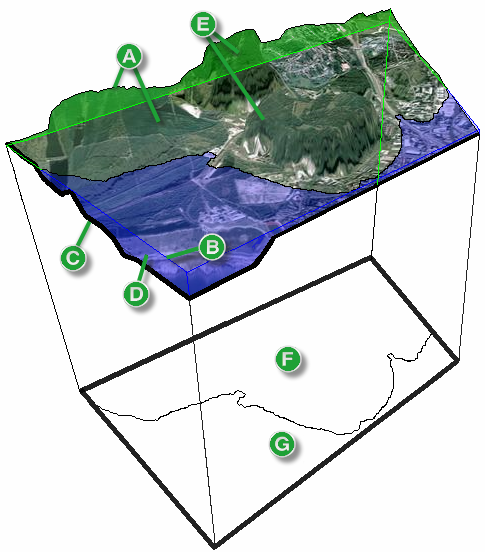

Abbildung 2. Flächen/Volumen Wassermassen/Horizont
  1. Oberfläche - oberhalb des Wasserspiegels
  2. Wasserspiegel
  3. Fläche Unten - Unterwasser
  4. Volumen [3D] Auftrag
  5. Volumen [3D] Abtrag
  6. Oberfläche projiziert
  7. Unterwasserfläche projiziert

Beschneiden

Beschneiden reduziert den Bereich der Auswertung.

Hierzu müssen die Randlinien für die einzuschränkenden Bereiche schon vor Beginn der Massenberechnung vorhanden sein.

Anmerkung:
Die Punkte der Grenzen müssen komplett außerhalb des DGM liegen. Die Beschränkung kann durch mehrmaliges Selektieren verschiedener Grenzen verfeinert werden.

Esc beendet den Selektionsmodus und kehrt in die Massenberechnung zurück. Die Voranzeige wird dabei ebenfalls wieder verlassen. Die Prismen werden mit der Funktion Massenprismen speichern wieder angezeigt und gesichert.

Regeln für die Einschränkung

  • Das Einschränkungspolygon muss konvex sein.
  • Kein Punkt des Einschränkungspolygons darf innerhalb der Prismen liegen.
  • Die Punkte des Einschränkungspolygons müssen im Gegenuhrzeigersinn (also mathematisch positiv) orientiert sein.
  • Jedes Prisma darf nur von einer Einschränkungspolygonkante geschnitten werden.

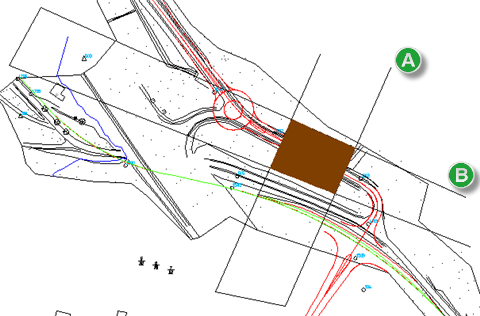

Abbildung 3. Beschnittenes DGM
  1. Erstes Einschränkungspolygon
  2. Zweites Einschränkungspolygon

Bei Rückkehr aus dem Beschränkungsmodus werden die Berechnungsergebnisse und die Liste entsprechend aktualisiert.

Darstellung

Vorschau anzeigen schaltet die Anzeige im 3D-Viewer an/aus.

Mengendefinition zeigt die Ausgangs-DGM in der Vorschau an.

Ergebnis zeigt die berechneten Prismen in der Vorschau an.

DGM zeigt die berechneten DGM in der Vorschau an.

Daten

Prüfdatei ausgeben erzeugt eine Datei zur Kontrolle der Ergebnisse (nur bei der Berechnung nach REB-VB 22.013).

Beim Export wird die Datei [Aktueller Projektordner]\DGM\[Berechnungsname].10D erzeugt. Diese Datei enthält die Datenarten

  • 00…Überschrift des Berechnungsabschnitts
  • 57…Kontrollwerte, Konstanten
  • 45…Koordinatenordner
  • 58…Dreiecksvermaschung
  • 59…Positionsangaben
  • 99…Ende

Punktnamen

Vor der Ausgabe einer 10D-Datei findet die Prüfung der Punktnamen statt.

Treten Fehler auf (z. B. Punkte ohne Punktnamen), wird ein Hinweis mit Warnzeichen angezeigt.

Beim weiteren Export folgt eine Sicherheitsabfrage, da diese Datei nicht REB-konform ist.

Einstellungen speichern sichert den jeweiligen Bearbeitungsstand.
