Horizonte

Mit Horizonte legen Sie die Ausgabe der Horizonte/Bänder fest.

Anmerkung:

Die Reihenfolge der Darstellung der Querschnittdarstellung im Plan wird unter Querschnitt-Planassistent > Horizonte > Ausgabereihenfolge der Daten (Linien, Flächen) festgelegt.

Felder, die nicht direkt bearbeitet werden können, sind grau hinterlegt.

Werkzeugleiste

Stellt verschiedene Bearbeitungsfunktionen zur Verfügung:

Ansicht

Zur Verbesserung der Übersichtlichkeit gibt es verschiedene Möglichkeiten der Filterung der Horizonte.

Diese Filterung bezieht sich nur auf die tabellarische Ansicht, nicht auf die Ausgabe der Horizonte.

Anmerkung:

Horizonte, welche aktiviert aber ausgeblendet sind, werden trotzdem geplottet!

Alle Horizonte anzeigen

Listet alle vorhandenen Horizonte auf.

Nur Horizonte mit Daten anzeigen

Listet alle Horizonte auf, die Punkte enthalten.

Nur Horizonte ohne Daten anzeigen

Listet alle Horizonte auf, die keine Punkte enthalten.

Horizontauswahl

Legt den Umfang der angezeigten Horizonte fest:

Punkthorizonte
Linienhorizonte
Flächenhorizonte (ungefüllt)
Flächenhorizonte (gefüllt)

Werden alle Horizonttypen ausgefiltert ist das Filtersymbol rot. Zusätzlich wird in der Statuszeile ein Warnzeichen angezeigt und eine Warnung ausgegeben.

Nur Horizonte anzeigen, welche ausgegeben werden

Reduziert die Auswahl unabhängig vom Horizonttyp auf die geplotteten Horizonte.

Nur Horizonte für auszugebende Stationen anzeigen

Reduziert die Auswahl unabhängig vom Horizonttyp auf die vorhandenen Stationen der geplotteten Horizonte.

Bezeichnung der Horizonte

Die Horizontbezeichnungen können direkt in der Tabelle individuell editiert werden.

Bezeichnung aus Horizontmanager übernehmen: Benennt die Horizonte mit den Namen aus dem Horizontmanager.; Bestehende Namen werden ohne Sicherheitsabfrage überschrieben.
REB Bezeichnungen übernehmen: Benennt die Horizonte mit den REB-Namen.

Datenübernahme

Horizonte aus Horizontmanager übernehmen: Importiert die Reihenfolge und Bezeichnungen aus dem Horizontmanager.

Anordnung der Bänder

Die Anordnung der Bänder kann per Drag&Drop-Verfahren geändert werden. Sollen mehrere Bänder gleichzeitig verschoben werden können diese über Mehrfachauswahl selektiert und über die folgenden Schaltflächen gleichzeitig verschoben werden.

Bei Filterung auf bestimmte Horizonte wird diese bei einer Verschiebeaktion deaktiviert.

Eins nach oben schieben: Rückt das aktuelle Band eine Zeile näher an die Zeichnung.
An den Anfang schieben: (nach oben); Rückt das aktuelle Band auf den ersten Platz an der Zeichnung.
Eins nach unten schieben: Rückt das aktuelle Band eine Zeile von der Zeichnung weg.
An das Ende schieben: (nach unten); Rückt das aktuelle Band auf den untersten Platz.

Zusammenfassung von Horizonten

Bänder zusammenfassen: Vereinigt mehrere Bänder.; Die zusammengefassten Horizonte werden hellblau hinterlegt und durch einen blauen Rand gekennzeichnet.; Sind in einem zusammengefassten Band Horizonte durch Filter verborgen, ist die Stelle mit einer gestrichelten Linie gekennzeichnet.
Breiten zusammenfassen: Vereinigt die Breiten mehrerer Horizonte.; Die zusammengefassten Horizonte werden hellgelb hinterlegt und durch einen blauen Rand gekennzeichnet.; Sind in einem zusammengefassten Band Horizonte durch Filter verborgen, ist die Stelle mit einer gestrichelten Linie gekennzeichnet.
Zusammenfassung aufheben: Stellt den Ausgangszustand wieder her.

Ausgabereihenfolge der Daten (Linien, Flächen)

Da sich bei der Ausgabe Farbflächen und Linien überlagern können, kann man in einem gesonderten Dialogfeld die Ausgabereihenfolge festlegen.

Darstellungsreihenfolge ändern

Öffnet das Dialogfeld zum Festlegen der Ausgabereihenfolge der Daten (Linien, Flächen), da sich bei der Ausgabe Farbflächen und Linien überlagern können.

Objekte auf dem Horizont, der als oberster Eintrag in der Liste steht, werden im Vordergrund dargestellt. Je weiter unten der Horizont in der Liste steht, desto weiter im Hintergrund sind die Objekte darauf.

Auf die Reihenfolge der Horizonte hat das keinen Einfluss, da die dort gezeigte Reihenfolge die Reihenfolge der Bänder regelt.

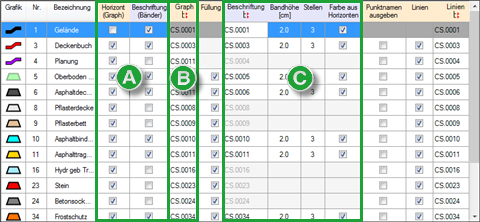

Tabelle

Zeigt die Eigenschaften der Horizonte an.

Grafik zeigt das Horizontsymbol aus dem Horizontmanager an.
- Das Horizontsymbol zeigt die gewählte Farbe des Horizonts an.
- Das Symbol (Punkt, Linie, gefüllte Fläche) zeigt an, ob ein Punkthorizont, Linienhorizont oder Flächenhorizont vorliegt.
- Ein diagonales Muster zeigt an, dass der Horizont an der aktuellen Station keine Daten hat.
Nr. zeigt die Horizontnummer aus dem Horizontmanager an.
Für die Darstellung und den Layer zum Speichern der Bänder gibt es zusätzlich zur Fachbedeutung der Beschriftung weitere Möglichkeiten.
Bezeichnung gibt den Namen an.
Mit der Tastenkombination Umschalt+Eingabe kann eine weitere Zeile erstellt werden.
Horizont (Graph) aktiviert die grafische Anzeige der Daten im Plan.
Beschriftung (Bänder) aktiviert die Anzeige des Texts im Plan.
Graph legt die Gestaltung der Darstellung der Daten durch die Fachbedeutung fest.
Anmerkung:
Bei fehlender Fachbedeutung oder wenn in der Fachbedeutung keine Farbe für die Linie definiert ist, wird die Farbe des Horizonts verwendet.
Wird die Fachbedeutung gelöscht, wird diese auch bei einem Neustart des Programms für dieses Projekt nicht mehr neu angelegt. Wird die Definition als Thema gespeichert, ist die Fachbedeutung nicht vorhanden.
Bei der Flächenfüllung mit Symbolen sollte die Option Fachbedeutung > Flächenfüllungen > Schnitt mit Rand aktiviert werden, da sonst je nach Lage und Größe der Fläche keine Symbole im Plot dargestellt werden können.
Sind die Symbole höher als die Horizonthöhe, werden sonst keine Symbole angezeigt. Im Beispiel wird die ungebundene Tragschicht mit einem Symbol gefüllt. Dieses ist jedoch in der Darstellung höher als der gesamte Oberbau. Somit werden keine Symbole ausgegeben. Mit der Option Schnitt mit Rand wird die Füllung auf den Horizont 34 begrenzt und angezeigt.

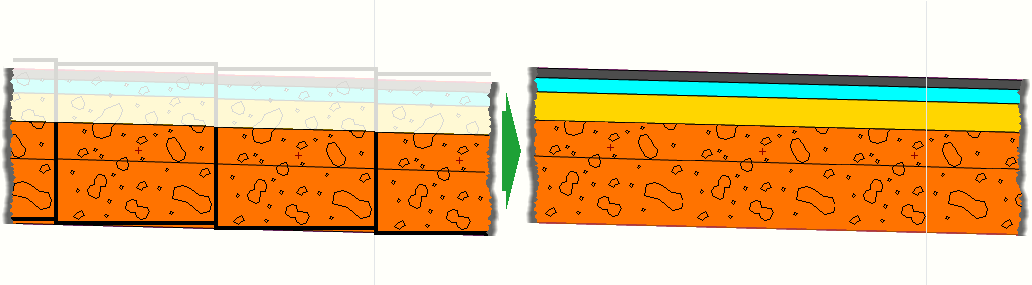

Abbildung 2. Symbole höher als Horizont und angepasst durch Schnitt mit Rand

Anmerkung:
Die Symbole sind erst im Plot in der Zeichnungsbearbeitung sichtbar.

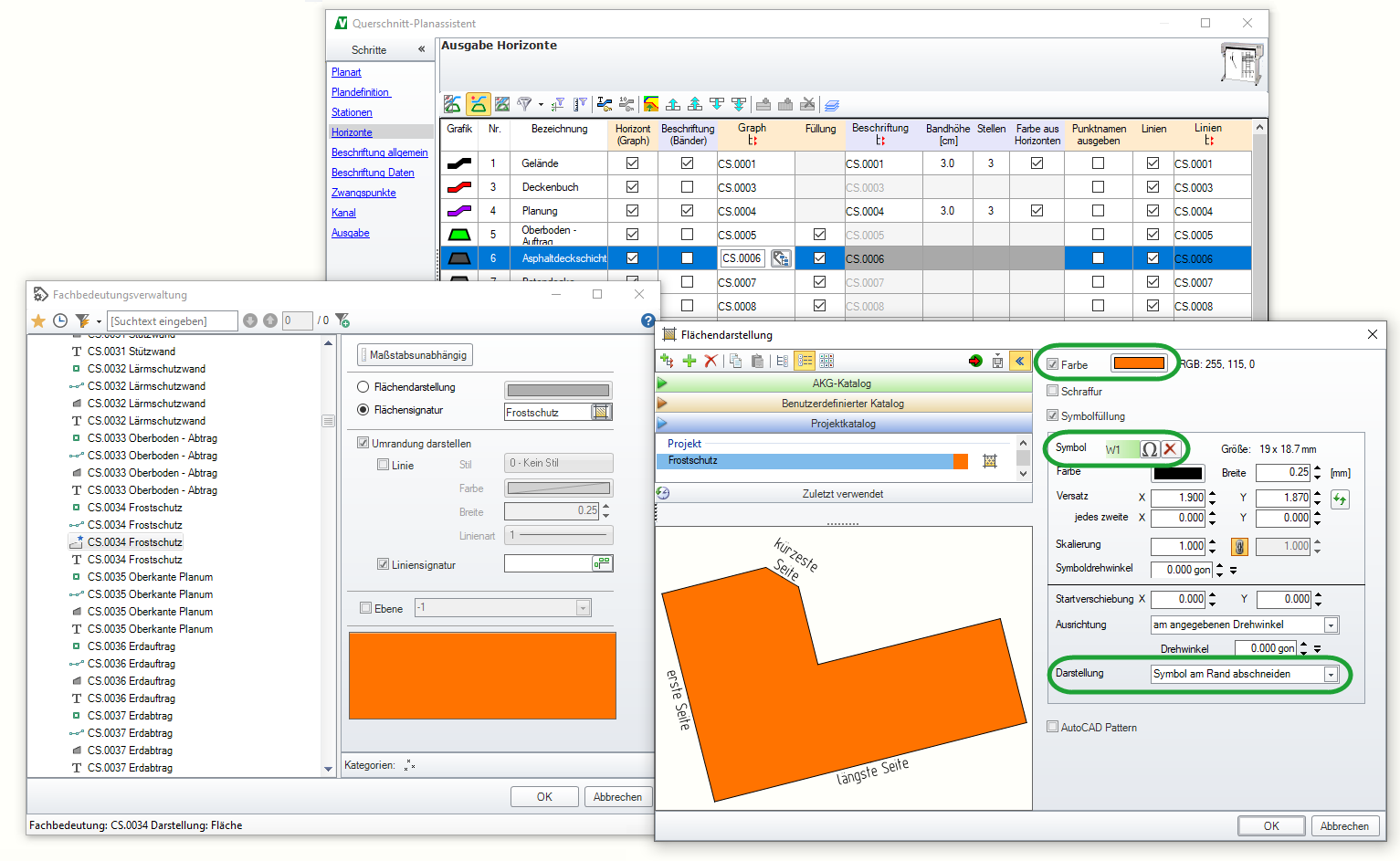

Abbildung 3. Symbolfüllung definieren
Füllung erlaubt das Ausgeben von Flächenhorizonten mit oder ohne Farbfüllung.
Anmerkung:
Der Horizontmanager wirkt auch auf die Füllung im QPLOT. Wird ein Horizont dort nur als Linie gezeigt, ist auch keine Füllung im QPLOT möglich.
Beschriftung legt die Gestaltung der Darstellung und den Layer zum Speichern des Texts durch die Fachbedeutung fest.
Anmerkung:

Dafür muss die Option Beschriftung (Bänder) aktiviert sein.

Eine fehlende Fachbedeutung wird automatisch ergänzt.
Bandhöhe legt die individuelle Höhe der Bänder fest.
Bei zusammengefassten Bändern wird die eingestellte Höhe ignoriert und die Gesamthöhe automatisch ermittelt.
Anmerkung:
Bei einer gewählten Bandhöhe von 0 cm wird die Bandhöhe aufgrund der gewählten Texthöhe automatisch bestimmt.
Stellen legt die Anzahl der Nachkommastellen für den Höhenanschrieb in den Bändern fest.
Farbe aus Horizonten verwendet die Horizontfarbe für die Textdarstellung. Die in der Fachbedeutung eingestellte Farbe wird übersteuert.
Punktnamen ausgeben schreibt den Punktnamen an.
Linien steuert die Ausgabe der senkrechten Linien.
Linien Fachbedeutung steuert die Art (Darstellung und Layer zum Speichern) der Linien.
Anmerkung:
Bei fehlender Fachbedeutung wird die Horizontfarbe verwendet.
