Zwangspunkte

Mit Zwangspunkte legen Sie die Art von Zwangspunkten und deren Ausgabe mit Korridor fest. Zur Ausgabe der Zwangspunkte werden die Zwangspunktgruppen aus dem Zwangspunktmanager angeboten.

Auf der Registerkarte Querschnitt > Allgemein > Zusatzfeld > Zwangspunktdarstellung wird gesteuert, welche der vorhandenen Zwangspunktgruppen zur Achse dargestellt werden.

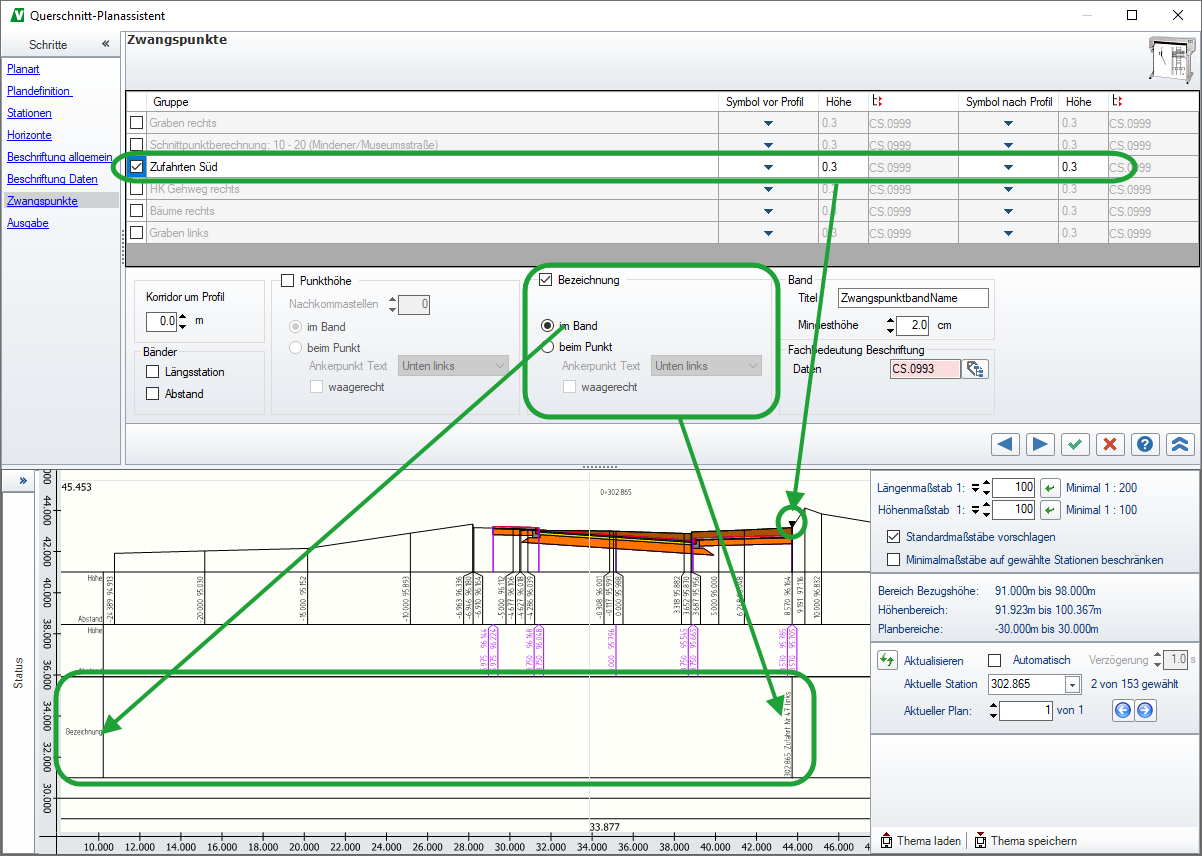

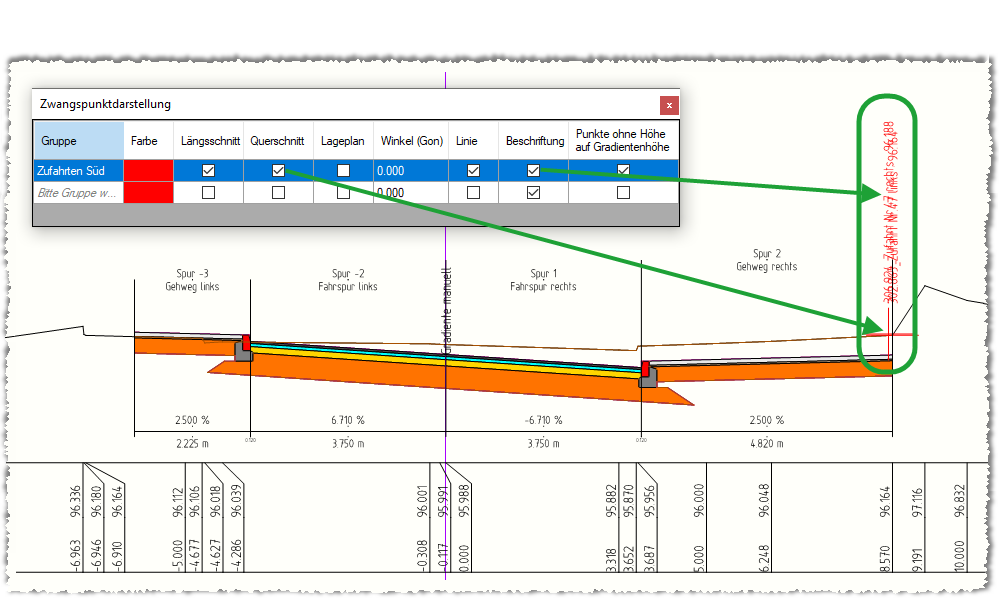

Abbildung 1. Zwangspunktdarstellung im Querschnitt
Abbildung 2. Zwangspunktdarstellung im Querschnittplan

Tabelle

Die Darstellung der Symbole und deren Größe kann für Punkte vor und nach dem Profil getrennt eingestellt werden.

Dabei kann das Symbol über die Fachbedeutung oder vordefinierte Symbole (Quadrat, Kreis, Kreuz, Höhenkote) gesteuert werden.

  • Ausgabe aktiviert die Anzeige des Inhalts der Zeile.
  • Gruppe zeigt den Namen der Zwangspunktgruppe an.
  • Symbol vor Profil legt die Darstellung für Punkte fest, deren Station innerhalb des Korridors vor der aktuell angezeigten Station liegt.
  • Höhe legt dargestellte Höhe des Symbols vor dem Profil fest.
  • Fachbedeutung legt die Darstellung und den Layer zum Speichern der Zwangspunkte vor dem Profil fest.
  • Symbol nach Profil legt die Darstellung für Punkte fest, deren Station innerhalb des Korridors hinter der aktuell angezeigten Station liegt.

    Liegt ein Punkt exakt auf der Station, wird Symbol nach Profil verwendet.

    Anmerkung:
    Das Aussehen der einfachen Typen (Kreis, Quadrat usw.) kann nicht verändert werden. Farbige Symbole werden über den Typ Fachbedeutung eingestellt. Hier kann ein beliebiges Symbol und eine passende Farbe eingestellt werden.
  • Höhe legt dargestellte Höhe des Symbols nach dem Profil fest.
  • Fachbedeutung legt die Darstellung und den Layer zum Speichern der Zwangspunkte nach dem Profil fest.

Korridor um Profil

Legt fest, aus welchem Bereich um das Profil diese Punkte mit ausgegeben werden.

Anmerkung:
Ist dieser zu groß, werden eventuell Punkte benachbarter Profile übereinander dargestellt.

Eine Freistellung von Zwangspunkten ist nicht möglich.

Bänder

Zeigt im Band zusätzliche Informationen zu den Zwangspunkten an:

Längsstation der Zwangspunkte

Abstand der Zwangspunkte von der Achse

Punkthöhe

Zeigt die geodätische Höhe als Text an.

Anzahl Nachkommastellen steuert die Genauigkeit der Angabe.

Im Band/beim Punkt legt den Ort der Beschriftung fest.

Ankerpunkt Text legt die geometrische Zuordnung zum Punkt fest:

  • Unten links/zentriert/rechts
  • Mitte links/zentriert/rechts
  • Oben links/zentriert/rechts

Waagrecht schreibt den Text horizontal an.

Bezeichnung

Zeigt den Punktnamen als Text an.

Im Band/beim Punkt legt den Ort der Beschriftung fest.

Ankerpunkt Text legt die geometrische Zuordnung zum Punkt fest:

  • Unten links/zentriert/rechts
  • Mitte links/zentriert/rechts
  • Oben links/zentriert/rechts

Waagrecht schreibt den Text horizontal an.

Band

Titel legt den Namen des Bands fest.

Mindesthöhe legt die minimale Höhe des Bands fest.

Fachbedeutung Beschriftung

Legt die Grundeinstellung für die Darstellung und den Layer zum Speichern der Texte fest.

In der Tabelle vorgenommene Einstellungen übersteuern diese Wahl.

Bänder legt die Fachbedeutung der Texte im Band fest (Höhen, Punktnamen etc.).

Daten legt die Fachbedeutung der Texte in den Zeichnungen fest.

Wenn gleichzeitig mehrere Optionen gewählt werden, steigt die Bandhöhe entsprechend an.

Anmerkung:
Das Symbol in der Zeichnung wird direkt in der Tabelle eingestellt oder dort per Fachbedeutung gewählt.
