Thema laden

Mit Thema laden wählen Sie eine *.tplq-Datei mit den Einstellungen des Wizards aus. Damit sind die Werte der Vorlage bereits eingestellt.

Anmerkung:

Wenn der Querschnitt-Planassistent mit gedrückter Strg-Taste geöffnet wird, wird die Auswahl der Vorlagen angezeigt.

Themen

Legt den Bereich fest, aus dem das Thema stammt:

Zu Achse listet die achsspezifischen Themen auf.
Alles (ohne Achsbezug) listet alle eigenen Themen auf.
Extern erlaubt den Import eines Themas.
Vorlagen (aus Katalog) öffnet ein Standardthema
- CSdefault erzeugt einen Querschnittplan (Cross Section) mit den Horizonten Planung und Gelände als Bänder.

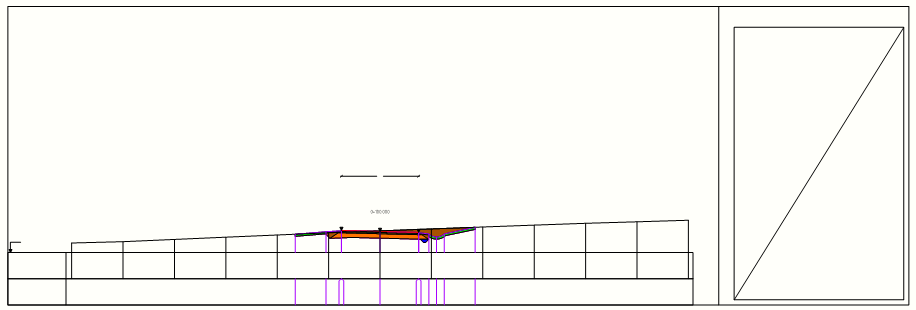

  Abbildung 1. Standardvorlage CSdefault
- CSBahnKM2G.tplq…für zweigleisige Querschnitte mit Bezug zur Kilometrierungslinie.
- CSDefaultBAHN.tplq…für einfache Gleisachsen
- RE 85.tplq…erzeugt einen Querschnittplan gemäß RE.

  Abbildung 2. Querschnittplan nach RE 85
- REB 21003.tplq…erzeugt einen Querschnittplan gemäß REB 21.003.

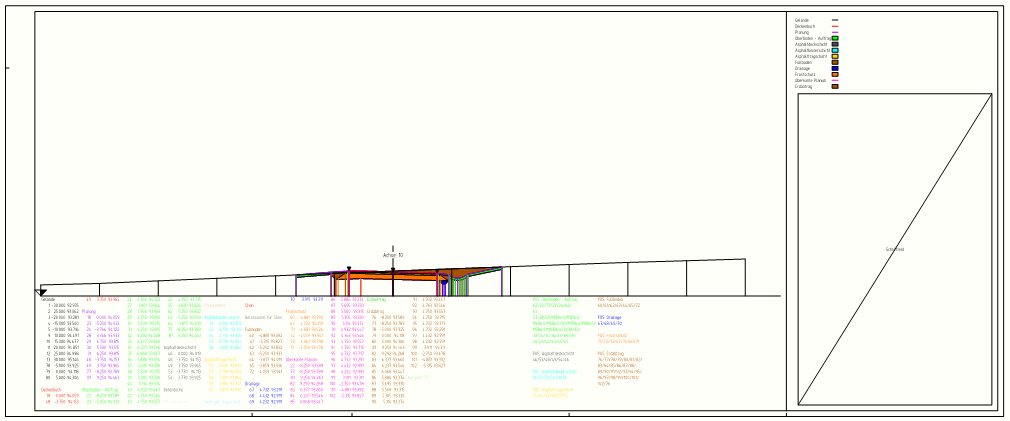

  Abbildung 3. Querschnittplan nach REB 21.003
- REB 21013.tplq…erzeugt einen Querschnittplan gemäß REB 21.013.

  Abbildung 4. Querschnittplan nach REB 21.013
- REB 21033.tplq…erzeugt einen Querschnittplan gemäß REB 21.033.
- REB Tabelle.tplq

Konfigurationsdateien auflisten zeigt die vorhandenen V7_[Achsnummer].PLQX-Dateien an.

Liste der vorhandenen Themen zeigt die zum aktuellen Bereich verfügbaren Themen zur Auswahl des gewünschten Themas an.

Unterthemen listet die im aktuellen Thema gespeicherten Einstellungen der einzelnen Schritte an.

Löschen entfernt das aktuelle Thema nach einer Sicherheitsabfrage komplett.

VORSICHT:

Das Thema wird endgültig gelöscht.

Anmerkung:

Nur eigene Themen können gelöscht werden.

Thema laden übernimmt die Einstellungen des aktuell ausgewählten Themas.

Das Laden ist auch per Doppelklick möglich.
