Massenberechnung
Berücksichtigt nur positive Querschnittflächen und deren Schwerpunktabstände positionsweise über alle Stationsbereiche.
Für die Berechnung von Teilabschnitten muss deren Positionsnummer (OZ) mit einem Index markiert werden.
Alle positiven und negativen Teilflächen einer Position werden getrennt addiert. Eine Verrechnung erfolgt nicht. Nur positive Teilflächen gehen in die Massenberechnung ein. Negative Teilflächen werden lediglich protokolliert.
Bei vorhandenem Kurvenband wird der Schwerpunktabstand der (positiven) Gesamtfläche berechnet.
Sonderfälle
- Endstation kleiner als Anfangsstation des Folgebereichs
Berechnet einen fließenden Übergang mit unterschiedlichen Begrenzungslinien.

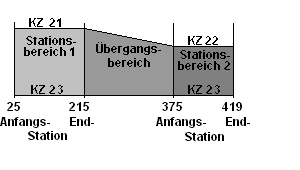

Abbildung 1. Endstation kleiner als Anfangsstation des Folgebereichs
Tabelle 1. Positionsangaben DA 68 Anfangsstation Endstation oben unten Stationsbereich 1 25 215 21 23 Stationsbereich 2 375 419 22 23 - Endstation gleich Anfangsstation des folgenden Bereichs
Berechnet das Übergangsprofil zweimal (Doppelprofil). Die dazwischen liegende Masse ist Null (sprunghafter Übergang).

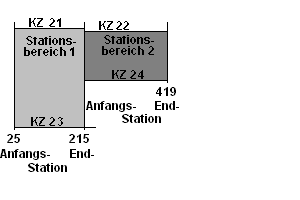

Abbildung 2. Endstation gleich Anfangsstation des folgenden Bereichs
Tabelle 2. Positionsangaben DA 68 Anfangsstation Endstation oben unten Stationsbereich 1 25 215 21 23 Stationsbereich 2 215 419 22 24 - Anfangsstation gleich Endstation
Berechnet die Masse mit der Endstation des vorhergehenden Bereichs und der Anfangsstation des Folgebereichs.

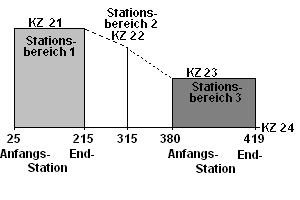

Abbildung 3. Anfangsstation gleich Endstation
Tabelle 3. Positionsangaben DA 68 Anfangsstation Endstation oben unten Stationsbereich 1 25 215 21 24 Stationsbereich 2 315 315 22 24 Stationsbereich 3 380 419 23 24 - Trennung der Bereiche durch Nullprofil
Zwei aufeinanderfolgende Stationsbereiche können durch das Einfügen eines oder zweier Nullprofile getrennt werden.

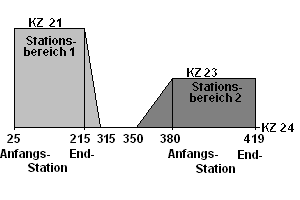

Abbildung 4. Trennung der Bereiche durch Nullprofil
Tabelle 4. Positionsangaben DA 68 Anfangsstation Endstation oben unten Stationsbereich 1 25 215 21 24 Stationsbereich 2 315 350 00 Stationsbereich 3 380 419 23 24 - Stationsbereich ohne Berechnung
Verhindert die Massenberechnung im Bereich (z. B. bei Bauwerken)

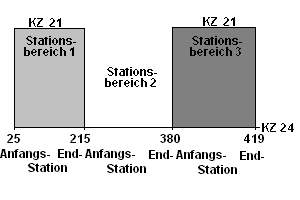

Abbildung 5. Stationsbereich ohne Berechnung
Tabelle 5. Positionsangaben DA 68 Anfangsstation Endstation oben unten Stationsbereich 1 25 215 21 24 Stationsbereich 2 215 380 00 Stationsbereich 3 380 419 21 24

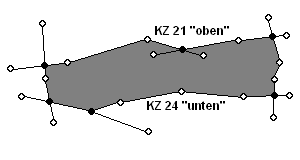

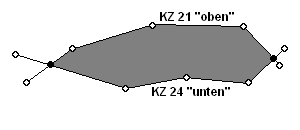

Flächenbestimmung
Eine Fläche muss von
- mindestens zwei
- und höchstens 6 Begrenzungslinien umschlossen sein.
Dabei werden die Begriffe „oben” bzw. „unten” in O1 und O2 bzw. U1 und U2 geteilt.
Anmerkung:Zwei Begrenzungslinien für eine Seite werden automatisch zu einer Begrenzungslinie zusammengefasst.

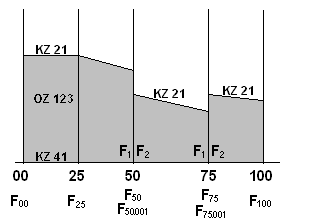

Doppelprofile
Bei gleicher Begrenzungslinie (hier KZ 21) und verschiedenen Werten für die beiden Seiten einer Station wird eine zweite Station mit um 1 mm versetztem Wert (hier 50,001 oder 49,999) angegeben.

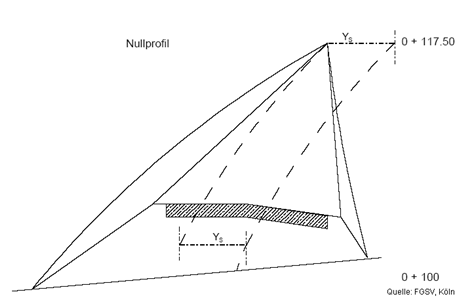

Nullprofile
Für eine Schicht mit der Fläche 0 (Anfang oder Ende der Schicht) ist in der DA 68 (Positionsangaben) an der betreffenden Station für „oben” - KZ 1 eine 00 einzutragen.
