Baumscheibe

Mit Baumscheibe konstruieren Sie eine Achse in der Form einer Baumscheibe (Hinterkante Bordstein).

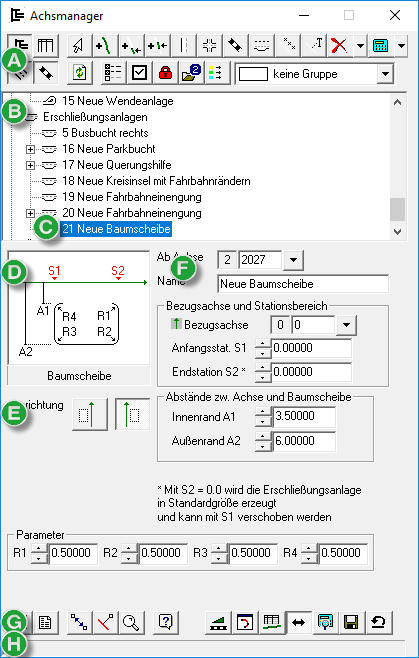

Abbildung 1. Dialogfeld „Achsmanager”: Baumscheibe

Ausrichtung

Legt die Lage in Bezug auf die Achse fest (In Achsrichtung oder entgegen der Achsrichtung).

Achse

Ab Achse legt die Nummerierung der entstehenden Achse fest.

Name legt die Bezeichnung der Anlage fest.

Anmerkung:

Die Sonderzeichen | (Pipe, vertikaler Strich), ;, @ in der Bezeichnung NICHT verwenden, da diese intern verwendet werden. Dadurch kann vermieden werden, dass eine Bezeichnung unvollständig bzw. überhaupt nicht gespeichert/verwaltet wird.

Bezugsachse und Stationsbereich

Bezugsachse legt die Achse fest, an der die neue Achse definiert wird.

Eingabe:

manuell
aus Achsliste auswählen
über die Grafik selektieren

Station von S1 legt die Anfangsstation des Definitionsbereichs der Achse auf der Bezugsachse fest.

Station von S2 legt die Endstation des Definitionsbereichs der Achse auf der Bezugsachse fest.

Wird die Station S2 nicht eingegeben (Wert 0,0000), wird die Baumscheibe in der Standardgröße (Länge auf der Achse 3,00 m) erzeugt.

Abstände

Rechter Rand A1 legt den Abstand des in Achsrichtung rechts gelegenen Rands der Querungshilfe von der Bezugsachse fest.

Linker Rand A2 legt den Abstand des in Achsrichtung rechts gelegenen Rands der Querungshilfe von der Bezugsachse fest.

Abstände zwischen Achse und Baumscheibe

Die Differenz von Außenrand und Innenrand ergibt die Breite der Baumscheibe.

Innenrand A1 legt den Anfang der Baumscheibe in Bezug auf die Achse (Breite des Fahrstreifens an der Baumscheibe) fest.

Außenrand A2 legt das Ende der Baumscheibe in Bezug auf die Achse (Breite von Fahrstreifen und Baumscheibe zusammen) fest.

Parameter

Radien R1, R2, R3 und R4 legen die Ausrundungen der Ecken gemäß Skizze fest.

Abbildung 2. Ausrundungen
