Fahrbahneinengung Insel

Mit Fahrbahneinengung Insel konstruieren Sie eine Achse, die unter Bezugnahme auf eine Fahrbahnachse eine Einengung der Fahrbahnränder durch eine Insel bewirkt.

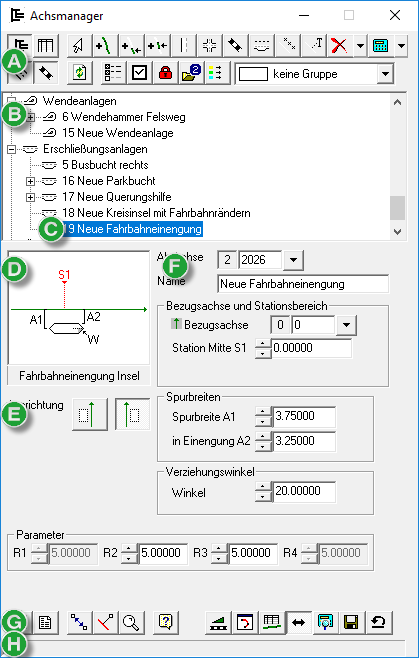

Abbildung 1. Dialogfeld „Achsmanager”: Fahrbahneinengung Insel

Ausrichtung

Legt die Lage in Bezug auf die Achse fest (In Achsrichtung oder entgegen der Achsrichtung).

Achse

Ab Achse legt die Nummerierung der entstehenden Achse fest.

Name legt die Bezeichnung der Anlage fest.

Anmerkung:

Die Sonderzeichen | (Pipe, vertikaler Strich), ;, @ in der Bezeichnung NICHT verwenden, da diese intern verwendet werden. Dadurch kann vermieden werden, dass eine Bezeichnung unvollständig bzw. überhaupt nicht gespeichert/verwaltet wird.

Bezugsachse und Stationsbereich

Bezugsachse legt die Achse fest, an der die neue Achse definiert wird.

Eingabe:

manuell
aus Achsliste auswählen
über die Grafik selektieren

Station Mitte S1 legt die Lage der Mitte der Einengung auf der Bezugsachse fest.

Spurbreiten

Spurbreite A1 legt die Breite des in Achsrichtung der Bezugsachse rechts gelegenen Fahrstreifens bis zur Inselmitte fest.

In Einengung A2 legt die Breite des Fahrstreifens an der Einengung fest.

Die Eingaben 0,0000 für die Spurbreite A1 und -1,00000 für in Einengung A2 ergeben eine Insel in Achslage mit einer Breite von einem Meter auf jeder Seite.

Verziehungswinkel

Winkel W legt den Winkel zum Fahrbahnrand in [gon] fest, unter der sich die Einengung nach innen verjüngt.

Parameter

R1 wird nicht verwendet.

Radien R2 und R3 legen die Ausrundungen der Ecken in Achsrichtung fest.

R4 wird nicht verwendet.
