Querungshilfe

Mit Querungshilfe konstruieren Sie eine Folge von Achsen, welche die Form von Fahrbahnteilern und Querungshilfen innerhalb bebauter Gebiete erhalten. Die Querungshilfe bildet damit das Gegenstück zum Fahrbahnteiler Tropfen in der Planung außerhalb bebauter Gebiete.

Erzeugt werden drei Achsen. Es entsteht eine ovale Bordsteinlinie (Hinterkante) längs zur übergeordneten Achse. Entlang der Stationierung nehmen zwei Sperrflächen in Form einer Verziehung Bezug darauf. Bei der Konstruktion als Fahrbahnteiler können diese unter Umständen entfallen.

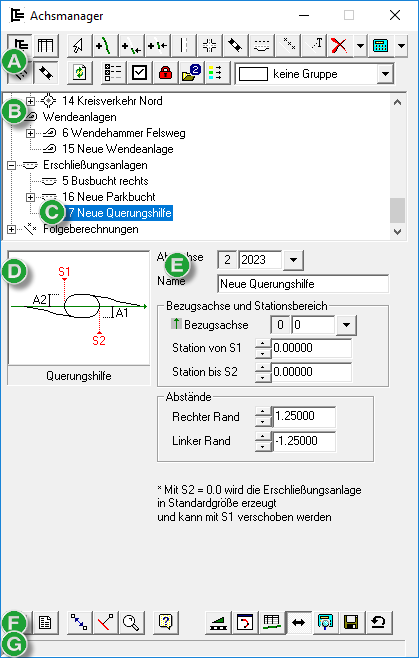

Abbildung 1. Dialogfeld „Achsmanager”: Querungshilfe
  1. Obere Werkzeugleiste zur Bearbeitung der Reihenfolge der Achselemente
  2. Baumansicht mit allen vorhandenen Achsen und Folgeberechnungen
  3. Eintrag in der Baumansicht
  4. Skizze des Elements mit den zu definierenden Bestandteilen
  5. Eingabedaten
  6. Untere Werkzeugleiste: Allgemeine Funktionen
  7. Aktueller Hinweis zur Berechnung

Elementfolge

  • 133/933 [parallel zu Anbindeachse]
  • 031
  • 133/933 [negativ parallel zu Anbindeachse]
  • 031
  • 133 [wie erstes]

Element 933 wird verwendet, wenn die Querung als Oval ausgebildet wird.

Achse

Ab Achse legt die Nummerierung der entstehenden Achse fest.

Name legt die Bezeichnung der Anlage fest.

Anmerkung:
Die Sonderzeichen | (Pipe, vertikaler Strich), ;, @ in der Bezeichnung NICHT verwenden, da diese intern verwendet werden. Dadurch kann vermieden werden, dass eine Bezeichnung unvollständig bzw. überhaupt nicht gespeichert/verwaltet wird.

Bezugsachse und Stationsbereich

Bezugsachse legt die Achse fest, an der die neue Achse definiert wird.

Eingabe:

  • manuell
  • aus Achsliste auswählen
  • über die Grafik selektieren

Station von S1 legt die Anfangsstation des Definitionsbereichs der Achse auf der Bezugsachse fest.

Station von S2 legt die Endstation des Definitionsbereichs der Achse auf der Bezugsachse fest.

Wird die Station S2 nicht eingegeben (Wert 0,0000), wird die Querungshilfe in der Standardgröße (Länge auf der Achse 4,00 m) erzeugt.

Anmerkung:
Falls die Endstation kleiner als die Anfangsstation ist, werden die Stationen gedreht.

Liegt die Anfangs- bzw. die Endstation zur Anbindung der Verziehungsachsen außerhalb der Bezugsachse, werden nicht beide Achsen weggelassen, sondern nur die Achse, deren Bezug zur Anbindeachse außerhalb liegt.

Abstände

Rechter Rand A1 legt den Abstand des in Achsrichtung rechts gelegenen Rands der Querungshilfe von der Bezugsachse fest.

Linker Rand A2 legt den Abstand des in Achsrichtung rechts gelegenen Rands der Querungshilfe von der Bezugsachse fest.

Für beide Abstände (Rechter Rand A1 und linker Rand A2) sind negative Eingaben möglich, der rechte Rand muss aber immer einen größeren Wert haben als der linke.
