Bedingungen
Mit Bedingungen steuern Sie die Konstruktion des Querschnitts über Regeln und nicht profilweise.
Die Bedingungen unterstützen bei der Definition des Querschnitts. Damit lassen sich z. B. bestimmte Böschungsformen an Einschnitt oder Damm koppeln.
Die Definitionen müssen jedoch für jede Bedingung nebeneinander definiert werden. So müssen eine Definition für Damm und eine Definition für Einschnitt nebeneinander existieren, damit beide Fälle abgedeckt werden.
Gültigkeit
Die Gültigkeit wird mittels grünem Punkt
(an der aktuellen Station verwendet) oder rotem Punkt
(an der aktuellen Station nicht
verwendet) angezeigt.
Das Symbol Bedingung wird angezeigt, wenn eine Bedingung zum Baustein existiert. Es wird grün gefüllt/hinterlegt mit Haken angezeigt, wenn diese Bedingung an der aktuellen Station erfüllt ist.
Beispiel
Im Dammbereich soll ein Wirtschaftsweg ohne Mulde angeschlossen werden, im Einschnittbereich ist eine Mulde zur Entwässerung notwendig.

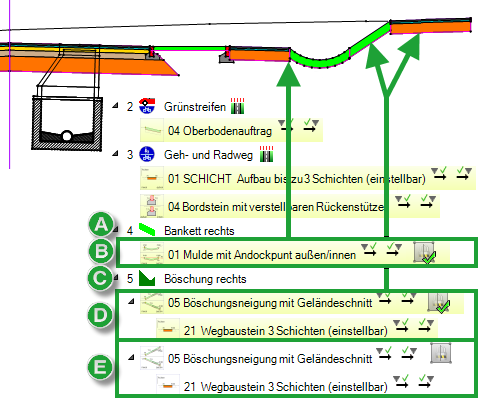

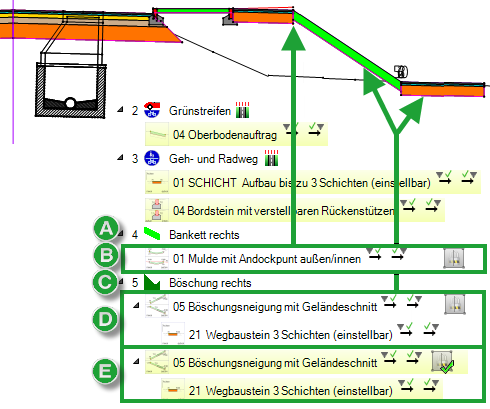

Im Spurmanager sind beide Definitionen nebeneinander zu sehen, jeweils eine Definition davon ist aktiv (hinterlegt). Im Einschnittbereich ist zudem die Muldendefinition aktiv.
- Spur Bankett rechts mit einer Bausteindefinition 01 Mulde für Einschnitt. Baustein für Damm nicht erforderlich.
- Baustein an Station verwendet, da Bedingung Rechts, Einschnitt erfüllt
- Spur Böschung rechts mit zwei Definitionen 05 für Damm und Einschnitt
- Erste Böschungsdefinition an der Station verwendet, da Bedingung Rechts, Einschnitt erfüllt
- Zweite Böschungsdefinition an der Station nicht verwendet, da Bedingung Rechts, Damm nicht erfüllt
- Spur Bankett rechts mit einer Bausteindefinition 01 Mulde
- Baustein an Station nicht verwendet, da Bedingung Rechts, Einschnitt nicht erfüllt
- Spur Böschung rechts mit zwei Definitionen 05
- Erste Böschungsdefinition an Station nicht verwendet, da Bedingung Rechts, Einschnitt nicht erfüllt
- Zweite Böschungsdefinition an Station verwendet, da Bedingung Rechts, Damm erfüllt
Bedingungsliste
Zeigt den Typ (einfach oder verknüpft) an.
Die rote Kugel rechts bedeutet, dass
die Bedingung an der aktuellen Station nicht gültig ist.
Mit Doppelklick oder F2 kann der Name der Bedingung festgelegt werden.
Beispiel
- Böschung
- Stützwand
- Brücke
- Bedingung 1
- Bedingung 2
- Bedingung 3
- Bedingung 1: Böschung < 5m => Böschung
- Bedingung 2: Böschung > 5m => Stützwand
- Bedingung 3: Böschung > 10m => Brücke
daraus folgt

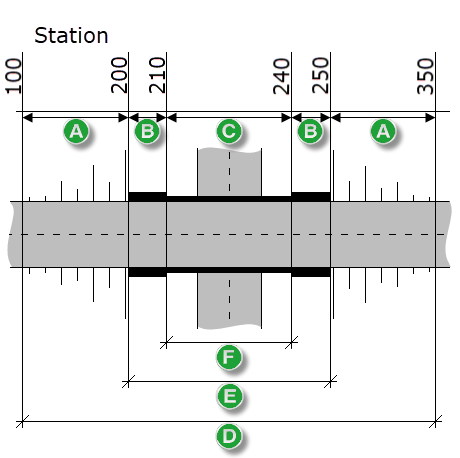

- von 0,000 bis 99,999 m gilt Definition 1
- von 0,000 bis 199,999 m gilt Bedingung 1: Eine Böschung wird eingerechnet
- von 200,000 bis 209,999 m gilt Bedingung 2: Eine Stützwand wird eingerechnet
- von 210,000 bis 240,000 m gilt Bedingung 3: Eine Brücke wird eingerechnet
- von 240,001 bis 250,000 m gilt Bedingung 2: Eine Stützwand wird eingerechnet
- von 250,001 bis 350,000 m gilt Bedingung 1: Eine Böschung wird eingerechnet
- von 350,001 bis Ende gilt erneut Definition 1
Bei einer Bausteindefinition nur mit Stationsbereichen müsste für jeden dieser Bereiche ein eigener Baustein mit Stationsbereich definiert werden.
Einfache Bedingung
Die Prüfung erfolgt auf Basis eines angegebenen Typs mit eingestellten Werten.
Folgende Typen sind möglich:
- Höhendifferenz
- Seitlicher Abstand
- Abstand
- Neigung
- Wert aus Datei
Für die ersten Typen können jeweils zwei Punkte plus Versatz miteinander verglichen werden. Beim Typ Wert aus Datei wird nur mit einem Wert verglichen.
Erster Punkt und zweiter Punkt
Zur Auswahl stehen:
- Rechter Spurbegrenzungspunkt
Der rechte Begrenzungspunkt der Spur wird verwendet. Höhe und Abstand werden durch die Spur festgelegt.
- Linker Spurbegrenzungspunkt
Der linke Begrenzungspunkt der Spur wird verwendet. Höhe und Abstand werden durch die Spur festgelegt.
- Gelände relativ zur Spur
Die Geländehöhe zum äußeren Rand der Spur wird mit einem optionalen Versatz bestimmt. Positiver relativer Abstand bedeutet rechts, negativer relativer Abstand links vom Spurende. Dies gilt für die linke und für die rechte Seite. Die Angaben folgen automatisch allen Aufweitungen von Spuren.
- Gelände im absoluten Abstand
Die Geländehöhe wird in einem festen Abstand zur Achse bestimmt. Positiver relativer Abstand bedeutet rechts, negativer relativer Abstand links vom Spurende. Dies gilt für die linke und für die rechte Seite. Die Angaben folgen automatisch allen Aufweitungen von Spuren.
An die Spur gebundene Punktkoordinaten haben den Vorteil, dass sie automatisch allen Spuraufweitungen folgen. Bei absoluten Koordinaten ist das nicht der Fall.
Beispiele
- Spur 3 ist 10 m rechts von der Achse entfernt, Gelände relativ Spur 3 mit Versatz 4 m ergibt die Geländehöhe im Abstand 14 m rechts der Achse.
- Gelände relativ Spur 3 mit Versatz -2 m ergibt die Geländehöhe im Abstand 8 m rechts der Achse.
Gelände absoluter Abstand bestimmt die Geländehöhe im angegebenen Abstand von der Achse.
Spuren mit positiver Nummer befinden sich rechts der Achse, während sich die Spuren mit negativer Nummer links der Achse befinden.
Vergleichsoperator
Der Vergleichsoperator bietet folgende Möglichkeiten:
- Gleich
- Größer
- Kleiner
- Größer oder gleich
- Kleiner oder gleich
- Ungleich
Verknüpfte Bedingung
Eine Kombination beliebig vieler einfacher Bedingungen als UND- oder ODER-Verknüpfung kann als mehrfach verknüpfte Bedingung definiert werden. Dabei kann zusätzlich eine Verneinung vor die gesamte Verknüpfung und auch vor jeder einzelnen Bedingung angegeben werden.
Beispiel: Bedingung 1 sei erfüllt und Bedingung 2 sei nicht erfüllt. Lautet die Verknüpfung (Bedingung 1 UND NICHT Bedingung 2), so ist die verknüpfte Bedingung erfüllt.
Beispiel
Bedingung 1 ermittelt, ob die Straße im Einschnittbereich liegt. Bedingung 2 ermittelt, ob das Gelände zur Straße läuft. Die Verknüpfung von Bedingung 1 und Bedingung 2 ergibt: Einschnitt und Gelände laufen auf die Straße zu. Dies ist von der Entwässerung zu berücksichtigen.
Kopieren
Da die Eingabe von Bedingungen nicht immer leicht ist, kann eine bestehende Bedingung kopiert und die Kopie abgeändert werden.
Gerade die Bedingungen für Damm und Einschnitt unterscheiden sich nur hinsichtlich Vergleichsoperator und Bezeichnung. Alles andere ist identisch.
Es ist nicht sinnvoll, Bedingungen von der linken Seite auf die rechte Seite zu kopieren und abzuändern, da dies einen hohen Änderungsaufwand bedeutet.
Löschen
Alle Bedingungen, die zurzeit nicht benötigt werden, können gelöscht werden.
Die markierten Bedingungen werden mit Löschen oder Entf nach einer Sicherheitsabfrage gelöscht.
Wenn eine Bedingung gelöscht und von bestimmten Bausteindefinitionen verwendet wird, ist es so, als ob keine Bedingung angegeben wurde.
Standardbedingungen
Weist automatisch Bedingungen für alle Bedingungen an jeder Station zu.
