Messen

Mit Messen kontrollieren Sie im Ansichtsfenster Abstand und Neigung zwischen Konstruktionspunkten. Messungen können gespeichert werden, Messwerte können zur weiteren Verwendung in die Zwischenablage kopiert werden.

Benutzeroberfläche

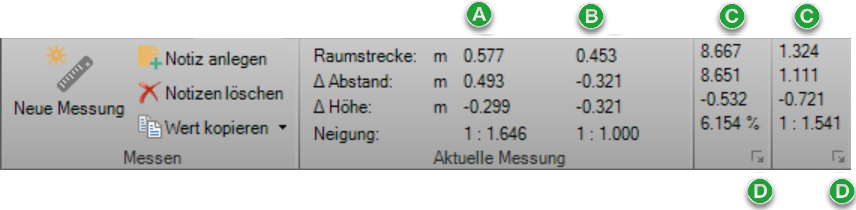

Abbildung 1. Registerkarte Messen

Ribbontab Messen mit Erläuterung der angeschriebenen Messwerte
  1. Aktuelle Messung: Mauszeigerposition
  2. Aktuelle Messung: Letzte abgeschlossene Messung
  3. Notizen mit gespeicherten Messwerten
  4. Durch Klick auf den Pfeil werden die Messwerte aus der Notiz als Aktuelle Messung übernommen und die Messung wird in der Vorschau grafisch dargestellt..

Messen

Es wird zwischen bestehenden Punkten in der Vorschau gemessen. Die aktuellen Werte sowie die direkte Verbindungslinie der beiden Messpunkte werden rot schraffiert in der Vorschau angezeigt.

Anmerkung:
Die Werte der letzten Messung werden so lange angezeigt, bis eine neue Messung abgeschlossen ist.

Neue Messung (Strg+M) misst den Abstand zwischen zwei Punkten.

Nach der Wahl eines Ausgangspunktes können Abstände zu verschiedenen Zielpunkten gemessen werden.

Anmerkung:
Der Ausgangspunkt bleibt bestehen, bis die Funktion erneut ausgeführt wird oder wenn während der Messung mit der Taste M die aktuelle Mausposition als Zielpunkt gewählt wird.
WARNUNG:
Eine direkte Messung auf Punkte einer Bemaßung oder eines Symbols ist nicht möglich. Hilfsweise kann der Mauszeiger an die gewünschte Stelle positioniert und mit M die aktuelle Mausposition als Zielpunkt gewählt werden.

Notizen

Notiz anlegen (Strg+N) zeigt die aktuellen Messwerte in einem eigenen Fenster dauerhaft an. Mehrere Notizen können zum Vergleich angelegt werden.

Anmerkung:
Es gibt keine Begrenzung der Anzahl von Messungsnotizen. Bei der minimal empfohlenen Bildschirmauflösung (Full HD) ist auf der Registerkarte Messen Platz für 16 Notizen.

Als Notiz gespeicherte Messungen werden mit Messung aktivieren (jeweils unten rechts) zur aktuellen Messung gemacht und in der Grafik angezeigt.

Anmerkung:
Die Werte der letzten Messung werden angezeigt, bis eine neue Messung abgeschlossen ist.

Notizen löschen entfernt alle angelegten Notizen ohne Rückfrage.

Anmerkung:
Die letzte abgeschlossene Messung ist davon nicht betroffen und wird weiterhin angezeigt. Sie kann zum Kopieren von Werten verwendet werden.

Messwerte kopieren

Wert kopieren öffnet ein Dropdown-Menü, in dem aus der aktuellen Messung einer der folgenden Messwerte mit einer Genauigkeit von 3 Nachkommastellen in die Zwischenablage kopiert werden kann:

  • Raumstrecke in m
  • Δ Abstand (Abstandsdifferenz) in m
  • Δ Höhe (Höhendifferenz) in m
  • Neigung 1:N (für flache Neigungen in Baustein)
  • Neigung in %

Aktuelle Messung

Aktuelle Messung

Zeigt die Werte an. Beim Bewegen des Mauszeigers wird der Wert sofort aktualisiert.

Für jeden Mess-Modus zeigen die Notizen die entsprechenden Werte an.

Raumstrecke zeigt den tatsächlichen Abstand an.

Δ Abstand zeigt den Abstand in horizontaler Ebene an.

Δ Höhe zeigt den vertikalen Abstand an (Höhenunterschied).

Neigung zeigt das Verhältnis Δ Abstand/Δ Höhe an.
