Definition

Rechnen

Startet den Rechenvorgang und somit die Berechnung der statischen Querprofile. Tritt ein Fehler auf, wird automatisch ein Protokoll angezeigt.

Alle Stationen F10 berechnet alle Stationen der Achse mit den aktuellen Einstellungen neu.

Aktuelle Station F11 berechnet die gewählte Station der Achse mit den aktuellen Einstellungen neu.

Stationsbereich F12 berechnet den eingestellten Achsabschnitt mit den aktuellen Einstellungen neu.

Der Achsabschnitt muss vor der Betätigung von F12 eingestellt werden.

Beim Rechnen in der Querschnittkonstruktion wird die Datei [Aktueller Projektordner]/V7_[Achsnummer].PLLX erzeugt. Sie enthält die Oberbaubeschriftung für den Querschnittsplot.

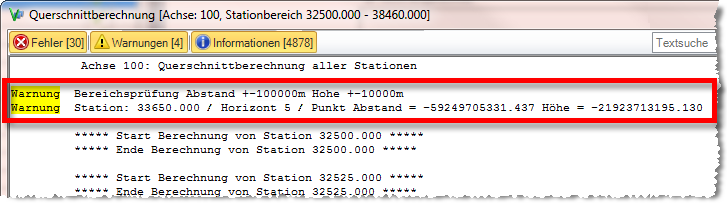

Nach Berechnung Punktwerte prüfen zeigt neue Punkte, die bei der Berechnung entstehen, im Protokoll an oberster Stelle als Warnung an, wenn sie außerhalb von Abstand +-100000 oder Höhe +-10000 liegen.

Protokoll anzeigen stellt das Berechnungsprotokoll QConstruct_[Achsnummer].logx in einem eigenen Dialogfeld dar.

Endergebnis in Voransicht anzeigen Strg+E stellt das Resultat der Horizontberechnung (und damit der Querschnittdefinition) temporär dar.

Damit werden verdeckte Flächen z. B. von Bordsteinen angezeigt.

Debug F8 dient zur Beseitigung von Fehlern in eigenen Bausteinen.

Bearbeiten

Erlaubt Änderungen am Spurmanager.

Ausschneiden entfernt den Baustein aus dem Spurmanager und speichert ihn im Zwischenspeicher.

Kopieren übernimmt den aktuellen Baustein in den Zwischenspeicher. Der Baustein bleibt jedoch auch an der aktuellen Stelle vorhanden.

Abhängige Bausteine werden mit übernommen.

Einfügen fügt den Baustein aus dem Zwischenspeicher an der aktuellen Stelle ein.

Vorhandene abhängige Bausteine werden mit eingefügt.

Parameter übertragen übernimmt die Eigenschaften eines Bausteins auf einen anderen.

Löschen entfernt den aktuellen Baustein nach einer Sicherheitsabfrage.

Spur links fügt im Spurmanager eine Spur links der aktuellen Spur ein.

Die Funktion steht nur zur Verfügung, wenn eine Spur selektiert ist. Steht der Fokus auf einem Baustein, kann keine Spur eingefügt werden.

Spur rechts fügt im Spurmanager eine Spur rechts der aktuellen Spur ein.

Die Funktion steht nur zur Verfügung, wenn eine Spur selektiert ist. Steht der Fokus auf einem Baustein, kann keine Spur eingefügt werden.

Einfügen des ausgewählten Bausteins abbrechen Esc hebt die Selektion auf, wenn der falsche Baustein zum Einfügen ausgewählt wurde.

Baustein ersetzen erlaubt das Austauschen eines Bausteins bzw. Bausteintyps.

Wird ein Baustein mit dieser Funktion ersetzt, erscheint die Abfrage, ob nur der aktuelle Baustein (Aktuellen) oder alle Bausteine dieses Typs (Alle), z. B. ersetzen eines Bahnprofils, betroffen sein sollen.

Die Funktion bleibt so lange aktiv, bis sie ausgeschaltet wird.

Die eingestellten Randbedingungen und Referenzpunkte werden wenn möglich übernommen. Sind die Eingabeparameter der Bausteine identisch (Anzahl und Typen), werden die bisherigen Werte übernommen.

Bedingungen öffnet ein Dialogfeld zur Definition der Randbedingungen, von denen das Einrechnen der Bausteindefinitionen abhängig gemacht werden kann.

Schichtbausteine ruft den Wizard Schichtbausteine erzeugen, in dem ein Aufbau nach RStO festgelegt werden kann.

Bausteinverwaltung ermöglicht das Bearbeiten der Bausteinkataloge.

Bausteine

Erlaubt die Bearbeitung der Bausteine.

Kategorien öffnet ein Dialogfeld, in dem die Bausteine nach Arten sortiert ausgewählt werden können.

Dabei werden oben die Kataloge aufgelistet. Nicht änderbare Kataloge sind mit einem Schloss-Symbol versehen. Die Bausteine dieser Kataloge können nicht bearbeitet werden.

Unten sind die Bausteine nach den verschiedenen Arten aufgelistet.

Nicht benötigte Kataloge und Arten können deaktiviert werden, so dass sie in der Galerie nicht mehr angezeigt werden.

Zur Bearbeitung von Bahnbau-Querschnitten muss im Projekt die Katalogeinstellung AKG Bahnbau (für Deutschland), Schweiz Bahn oder Österreich Bahn gewählt werden. Auch für einen kombinierten Querschnitt sind hier sowohl Bahnbausteine als auch Straßenbausteine vorhanden.

Anmerkung:

Der entsprechende Katalog wird für das Projekt auf der Registerkarte VESTRA [V] > Allgemein > Projektmanager > Katalog eingestellt.

Ein Katalogwechsel wird erst wirksam, wenn das Projekt komplett beendet und wieder gestartet wird.

Bausteine zeigt die Bausteine in der Reihenfolge der letzten Verwendung an.

Drucken

Definition druckt eine Liste der vorhandenen gesamten Querschnittdefinition.

Die Ansicht ähnelt dem Spurmanager, wobei zusätzlich alle wichtigen Informationen der Bausteine ausgegeben werden. Ab der zweiten Ebene (Baustein unter Baustein) wird für jede zusätzliche Ebene zur Orientierung eine Linie gezeichnet, damit auch bei Seitenumbrüchen klar ist, auf welcher Ebene sich der Baustein befindet.

Beim Drucken werden zusätzlich auf der letzten Seite alle verwendeten Bausteine in der aktuellen Querschnittdefinition dargestellt. Diese Funktion hilft bei der Datenübergabe von Querschnitten, damit dem Empfänger der Daten auch wirklich alle Bausteine zur Verfügung gestellt werden.

Berechnung der aktuellen Station erstellt eine Liste mit den ausgewählten Werten an der aktuellen Station.

Die Überwachungslisten, die bei der Berechnung der Bausteine normalerweise nur im Debugmodus angezeigt werden, können als Liste ausgegeben werden. Welche Informationen ausgegeben werden sollen, sind über die untergeordneten Menüeinträge zu bestimmen:

• Punkte listet die Konstruktionspunkte der Horizonte auf.
• Variablen listet die verwendeten Variablen mit aktuellem Wert auf.
• Ja/Nein-Werte listet die verwendeten Werte mit verwendeter Schaltstellung auf.
• Parameter listet die Konstruktionswerte (z. B. Schichthöhen, Horizontbelegung) auf.

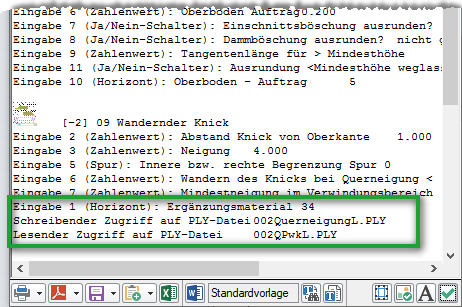

• Zugriffe auf Polydateien listet die Namen der verwendeten *.PLY-Dateien auf.

  In der Überwachungsliste werden Lese- und Schreibzugriffe auf *.PLY-Dateien aufgelistet.



• Horizontbildung listet die neu entstandenen Flächen auf.

  Als Grundgerüst dienen die verwendeten Querschnittbausteine.
