Allgemein

Mit Allgemein legen Sie grundsätzliche Einstellungen fest.

Texte im Schneiderahmen

Wurde unter Schritt 2: Plandefinition > Rahmen > gemäß Definition ein Schneiderahmen definiert, können hier ein Projekttext und ein Systemtext definiert werden.

Der Projekttext steht unten links im Schneiderahmen, der Systemtext unten rechts.

Ausgabe aktiviert die Anzeige des Texts.

Beliebige Texte können in die Eingabefelder eingegeben werden.

Diese können durch Platzhalter ergänzt und beliebig kombiniert werden.

Die Platzhalter können direkt eingegeben (\+[Kürzel]) oder aus dem Dialogfeld Format übernommen werden.

Fachbedeutung legt die Darstellung und den Layer zum Speichern des Texts fest.

Mit der Schaltfläche Fachbedeutung auswählen kann die gewünschte Fachbedeutung (Darstellung und Layer zum Speichern) festgelegt werden.

Legende Massenberechnung

Gibt die Legende aus.

Ausgabe aktiviert die Anzeige der Legende.

Versatz legt die Position der Beschriftung fest.

Fachbedeutung legt die Darstellung und den Layer zum Speichern des Texts fest.

Mit der Schaltfläche Fachbedeutung auswählen kann die gewünschte Fachbedeutung (Darstellung und Layer zum Speichern) festgelegt werden.

Anschrieb Bezugshöhe

Legt das Format der eingeblendeten geodätischen Referenzhöhe fest.

Ausgabe aktiviert die Anzeige der Bezugshöhe.

Es kann mit Präfix und Suffix versehen, die Höhe selbst kann frei formatiert werden:

Präfix, Suffix…beliebige Buchstabenkombinationen/Zahlenkombinationen
\h…Höhe im festen Format mit 4 Vorkommastellen und 3 Nachkommastellen.
\Ha.b…Höhe im festen Format mit a Vorkommastellen und b Nachkommastellen, z. B. NN \H3.4 -> NN 663,0000 m.
Ist a bzw. b nicht vorhanden oder 0, ist die Anzahl der Vorkommastellen bzw. Nachkommastellen variabel.
Die Anzahl der Vorkommastellen wird nie kleiner als die tatsächlich vorhandenen Stellen ausgegeben.

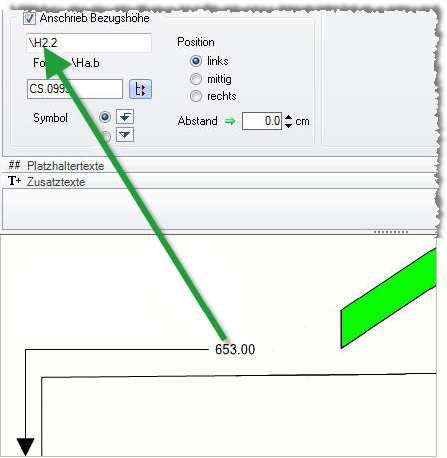

Abbildung 1. Anzahl Vorkommastellen

Alle drei Vorkommastellen werden angezeigt, obwohl in der Formatdefinition nur zwei Stellen angegeben sind.
Ist die Anzahl der eingestellten Vorkommastellen größer als die gegebene Bezugshöhe, werden diese Stellen als Leerstellen ausgegeben.
\H…wird durch die Höhe mit der minimalen Anzahl Vorkommastellen und max. (7) Anzahl Nachkommastellen ersetzt.

Fachbedeutung legt die Darstellung und den Layer zum Speichern des Texts fest.

Mit der Schaltfläche Fachbedeutung auswählen kann die gewünschte Fachbedeutung (Darstellung und Layer zum Speichern) festgelegt werden.

Symbol stellt zwei verschiedene Darstellungen des Pfeils zur Bezugshöhe zur Auswahl.

Anmerkung:

Die Beschriftung wird nur dargestellt, wenn sie innerhalb des Plotbereichs liegt.

Position verschiebt den Anschrieb horizontal.

Abstand legt den Abstand des Beschriftungsblocks ( Gleisachsen, Achse , Profilname und Anschrieb Bezugshöhe) zu den Daten fest. Positive Werte verschieben die Beschriftungen nach oben, negative nach unten.

Beschriftung über Daten

Legt die Anzeige der Beschriftung oberhalb der Daten (Stationierung, Achse, Profilname und Anschrieb Bezugshöhe) fest.

Ausgabe aktiviert jeweils die Anzeige des Texts.

Anmerkung:

Führende Nullen werden nicht angeschrieben.

Verschiedene Bestandteile der Beschriftungen sind unter Vorschau beispielhaft dargestellt.

Die Station kann in verschiedenen Formaten ausgegeben werden.

Anmerkung:

Die Anzahl n der Nachkommastellen kann festgelegt werden.

7 Vorkommastellen und n Nachkommastellen für die Kilometerangabe; Trenner ist ein Punkt (xxxxxxx.n)
4 Vorkommastellen für die Kilometerangabe sowie 3 Vorkommastellen und n Nachkommastellen für die Meterangabe; Trenner ist ein Punkt (xxxx+xxx.n)
4 Vorkommastellen und 1 Nachkommastelle für die Kilometerangabe sowie 2 Vorkommastellen und n Nachkommastellen für die Meterangabe; Trenner ist ein Punkt (xxxx.x+xx.n)
4 Vorkommastellen und 1 Nachkommastelle für die Kilometerangabe sowie 2 Vorkommastellen und n Nachkommastellen für die Meterangabe; Trenner ist ein Komma (xxxx,x+xx,n)
4 Vorkommastellen und 1 Nachkommastelle für die Kilometerangabe sowie 2 Vorkommastellen und n Nachkommastellen für die Meterangabe; Trenner ist ein Punkt (xxxx.x+xx.n)
7 Vorkommastellen und n Nachkommastellen für die Kilometerangabe; Trenner ist ein Komma (xxxxxxx,n)
4 Vorkommastellen und 1 Nachkommastellen für die Kilometerangabe; Trenner ist ein Komma (xxxx,x)

Nachkommastellen legt fest, wie viele Nachkommastellen (n) bei ein definierten Formaten ausgegeben werden.

Mit variabel werden jeweils die gesamten Nachkommastellen ausgegeben.

Stationen ausgeben erlaubt die separate Beschriftung von:

Gleisachsen
Fehlstationen
Berechnungsstationen

Gleisachsen zeigt die Beschriftung der Achse an.

Achse zeigt die Beschriftung der Achse an.

Achslinie zeichnet die Position der Achse durch eine Senkrechte ein.

Die Länge dieser Linien nach unten wird über die Option Linienlänge bestimmt.

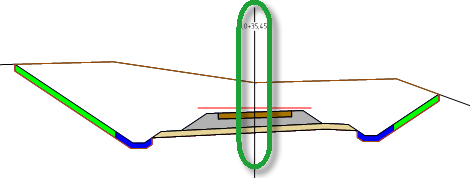

Achslage darstellen zeichnet die Postion der Achse durch eine Senkrechte ein. Eine Fachbedeutung kann festgelegt werden.

Profilname zeigt den Namen an der Station an, wie er unter Schritt 3: Stationen festgelegt wurde.

Abstand legt die Distanz zwischen Beschriftungsblocks (Station und Hektometrierung) und Zeichnung fest. Positive Werte verschieben die Beschriftungen nach oben, negative nach unten.

Linienlänge legt die Länge der Achslinie nach unten fest.

Achslinie/Beschriftung legt die Fachbedeutung für die Darstellung und den Layer zum Speichern fest.

Mit der Schaltfläche Fachbedeutung auswählen kann die gewünschte Fachbedeutung (Darstellung und Layer zum Speichern) festgelegt werden.

Die Fachbedeutung gilt für die Linie und den Text.

Gleisbeschriftungen

Nur für Bahnachsen

Definiert den Anschrieb am Gleis.

Höhenausgabe

Schreibt die tatsächliche geodätische Höhe des ausgewählten Elements an:

an der nicht überhöhten SO (Schienenoberkante)
an der überhöhten SO
an der Achse

Höhensymbol legt zusätzlich die Darstellung der Höhenausgabe als Fachbedeutung fest.

Mit der Schaltfläche Fachbedeutung auswählen kann die gewünschte Fachbedeutung (Darstellung und Layer zum Speichern) festgelegt werden.

Nachkommastellen legt die Genauigkeit des Anschriebs fest.

Maßeinheit ausgeben [m] schreibt hinter dem Zahlenwert die Einheit [m] an.

Überhöhungswerte

Schreibt die Überhöhung des ausgewählten Elements an:

an der nicht überhöhten SO (Schienenoberkante)
an der überhöhten SO
an der Achse

U = 0 ausgeben schreibt auch Überhöhungswerte von 0,0000 (bei Geraden) an.

Nachkommastellen legt die Genauigkeit des Anschriebs fest.

Maßeinheit ausgeben [mm] schreibt hinter dem Zahlenwert die Einheit [mm] an.

Darstellung

Legt das Format der Gleisbeschriftung fest.

vertikal/horizontal legt die Ausrichtung der Schrift fest.

Fachbedeutung legt den Font (Schriftart) sowie die Darstellung und den Layer zum Speichern fest.

Mit der Schaltfläche Fachbedeutung auswählen kann die gewünschte Fachbedeutung (Darstellung und Layer zum Speichern) festgelegt werden.

Text für Überhöhungswert (u =) legt einen freien Text fest, der angezeigt wird:
