Schriftfeld

Mit Schriftfeld fügen Sie einen Plankopf ein.

In der Vorschau wird das Schriftfeld durch ein Rechteck dargestellt, um die Größe und Lage vor der Ausgabe prüfen zu können.

Feld freihalten

Dient zum nachträglichen Hinzufügen eines Plankopfs.

Blocksymbol

Fügt eine vorhandene *.dwg als Plankopf ein.

Als Blocksymbol kann über die Schaltfläche DWG mit Stempelfeldern öffnen eine *.dwg mit Blocksymbolen ausgewählt werden.

In dem dazugehörigen Klappfeld werden die in der Datei enthaltenen Blöcke angeboten.

Bei fehlendem Schriftblock wird am unteren Rand ein Warnhinweis angezeigt und der Pfad farbig unterlegt dargestellt. Zusätzlich wird unter dem Klappfeld für die Blockwahl der Pfad zur Schriftfelddatei angezeigt.

Anmerkung:

Sind im Schritt 5: Beschriftung allgemein > Platzhaltertexte mit Bezug auf die Schriftfelddatei definiert, können diese auch nicht aufgelöst werden.

Die Felder des Schriftfelds können mit BricsCAD-Attributen gefüllt werden.

Der Referenzpunkt des Blocks muss in VESTRA immer links unten definiert sein. In der Vorschau des Querschnitt-Planassistenten wird das Schriftfeld immer rechts unten angezeigt, auch wenn der Einfügepunkt des Blocks nicht links unten definiert ist, sondern an irgendeiner anderer Stelle.

In der geplotteten *.dwg wird der Schrift allerdings mit dem echten Referenzpunkt (also verschoben) eingefügt.

Enthält der gewählte Block Attribute als Platzhaltertexte, können diese in Schritt 5: Beschriftung allgemein > Platzhaltertexte definiert werden.

Zur Bearbeitung von Bahnbau-Querschnitten muss im Projekt die Katalogeinstellung AKG Bahnbau gewählt werden. Dazu muss auf der Registerkarte VESTRA [V] > Allgemein > Projektmanager > Katalog die Katalogeinstellung ggf. umgestellt werden.

Freihaltung

Legt die Größe des Schriftfelds fest:

Benutzerdefiniert erlaubt das individuelle Einstellen von Breite und Höhe.
Originalgröße passt die Größe des Schriftfelds der gewählten Datei an.
Größe DIN A4 hält ein Feld in der Größe DIN A4 (Hochformat) frei.
In Planhöhe nutzt die volle Höhe des Plans, die Breite ist individuell einstellbar.

Ist die eingestellte Freihaltung kleiner als das Format der gewählten Datei, wird ein Warnzeichen angezeigt.

Verschiebung

Bei der Ausgabe des Blocksymbols kann die Freihaltung zusätzlich horizontal und vertikal verschoben werden.

Platzierung

Legt die Anordnung der Schriftfelder fest.

im Gesamtplan erzeugt ein Schriftfeld in der rechten unteren Ecke jedes Planblatts.

in den Teilplänen erzeugt in jedem einzelnen Querschnitt ein Schriftfeld.

Wurde in Schritt 1: Planart > Anordnung der Teilpläne > Dynamisch gewählt, kann das Schriftfeld nicht in die Teilplänen eingefügt werden.

Anmerkung:

Ohne Rahmen kann kein Schriftfeld ausgegeben werden.

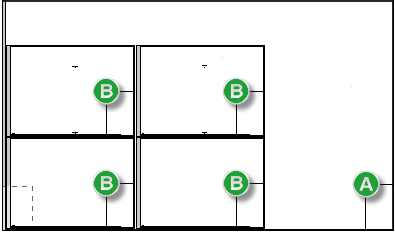

Abbildung 1. Platzierung der Schriftfelder
