Definition

Mit Definition legen Sie alle Einstellungen für das Aussehen der Sperrfläche fest.

Richtlinie

Legt die Berechnungsgrundlage fest:

  • Freie Definition (ohne Richtlinie) ermöglicht die freie Eingabe der Werte.

    In diesem Modus kann zusätzlich für die Schraffierung die Einstellung Große Sperrfläche genutzt werden. Bei bestimmten Sperrflächen (z. B. Linksabbiegestreifen) fordert die Richtlinie diese Definitionsmöglichkeit.

  • Kleine Sperrfläche gemäß RMS stellt die Parameter so ein, dass die Sperrfläche den Richtlinien entspricht.
    Anmerkung:
    Alle Felder, die dann noch einstellbar sind, beeinflussen die Richtlinienkonformität nicht.

    Ist die Option nicht aktiviert, sind alle Werte frei wählbar.

Werte

Legt die Geometrie der Sperrfläche fest.

Außerorts/Innerorts legt die Lage des Sperrfläche fest. Die Optionen berücksichtigen die unterschiedliche Geometrie (Breite und Breite Rand) der kleinen Sperrfläche in diesem Bereich.

Breite legt die lotrechte Breite der Schraffen (des einzelnen Schrägstrichs) der Markierung fest.

Abstand legt den Zwischenraum zwischen den Schraffen (den einzelnen Schrägstrichen) der Markierung fest.

Anmerkung:
Dabei ist nicht der lotrechte Abstand zwischen den Streifen gemeint, sondern der Abstand der Schraffen (Schrägstriche) entlang der Bezugslinie.

Winkel legt den Neigungswert der Schraffen (Schrägstriche) gegenüber der Bezugslinie fest.

Anmerkung:
Die Richtlinie gibt 2:1 vor (entspricht 26,6 Grad bzw. 29,6 Gon).

Breite Rand legt die Breite der Umrandungslinie fest, welche die Sperrfläche begrenzt.

Zwischen Umrandungslinie und Schraffen (Schrägstrichen) wird eine Lücke frei gelassen, die im Wert Lücke Schraffe-Rand einstellbar ist.

Schraffur ab legt die Mindestanzahl von möglichen Schraffen (Schrägstrichen) fest, ab der die Sperrfläche schraffiert wird.

Anmerkung:
Die Richtlinie gibt eine Mindestanzahl von 3 Schrägstrichen vor.

Minimallänge legt die Länge fest, die Schraffen (Schrägstriche) mindestens erreichen müssen, um eingefügt zu werden.

Anmerkung:
Die Richtlinie gibt 1 m vor.

Lücke Schraffe-Rand legt die Breite des Leerraums zwischen den Schraffen (Schrägstrichen) und dem Randstreifen fest.

Anmerkung:
Die Richtlinie gibt 0,05 m (5 cm) vor.

Knick in Sperrfläche trennt die Sperrfläche eine Fahrbahn auf (d. h. läuft der Verkehr links und rechts an der Sperrfläche vorbei), so sollte ein Knick dies verdeutlichen. Der Knick erfolgt dann innerhalb der Sperrfläche entlang der Ausrichtungsgeraden.

Ein Knick in der Sperrfläche ist bei den Typen Dreiecksinsel und Frei möglich.

Geometrien

Die Geometrien der Sperrflächen:

Große Sperrfläche

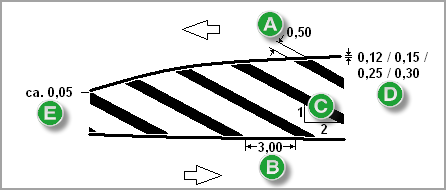

Abbildung 1. Skizze Große Sperrfläche
  1. Breite
  2. Abstand
  3. Winkel
  4. Breite Rand
  5. Lücke Schraffe-Rand

Kleine Sperrfläche

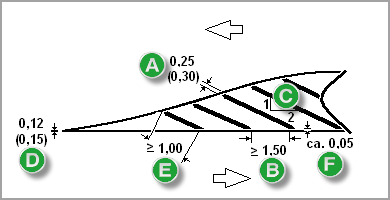

Abbildung 2. Skizze Kleine Sperrfläche
  1. Breite
  2. Abstand
  3. Winkel
  4. Breite Rand
  5. Minimallänge
  6. Lücke Schraffe-Rand
