Einmündungen

Einmündungen können mit der Schaltfläche Einmündung hinzufügen definiert werden.

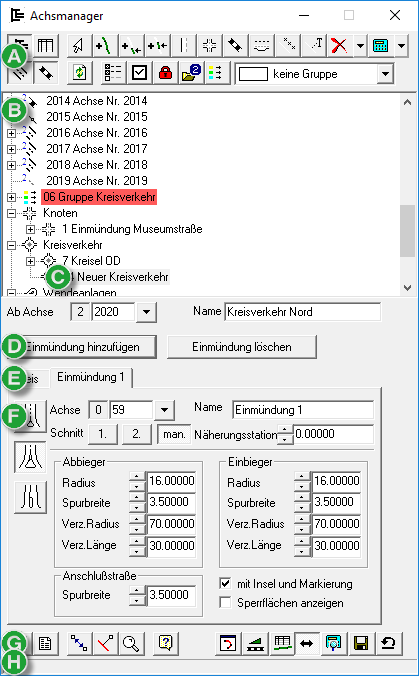

Abbildung 1. Einmündungen definieren

Einmündung hinzufügen erzeugt eine neue Achse.

Mit Einmündung löschen lassen sich jederzeit bereits gerechnete Einmündungen komplett (einschließlich aller Achsen) entfernen.

Eingabedaten

Die ausgewählte Achse wird automatisch in das dafür vorgesehene Feld übernommen.

Einmündung legt die Maße für den Anschluss einer Straße (Kreiszufahrt und Kreisausfahrt) fest.

Name legt die Bezeichnung der Einmündung im Achsmanager fest.

Schnitt legt fest, an welchem Schnittpunkt zwischen Außenkreisachse und einmündender Achse die Einmündung konstruiert wird.

1. und 2. bezeichnen die Schnittpunkte.

Mit man. lässt sich der Ort der Einmündung manuell festlegen. Die Näherungsstation bestimmt die Lage auf der Außenkreisachse.

Typ der Einmündung legt die Form der Einmündung fest.

Minikreisverkehr mit überfahrbarer bzw. teilüberfahrbarer Mitteltrennung
Die Geometrie kann gemäß RAL oder VESTRA gewählt werden.
Einmündung für kleinen Kreisverkehrsplatz außerorts
Einmündung für kleinen Kreisverkehrsplatz innerorts (mit Querungshilfe)
