Innerorts

Mit Innerorts erzeugen Sie eine Einmündung für einen Kreisverkehr innerhalb einer Ortslage.

Ein kleiner Kreisverkehrsplatz innerorts besitzt einen Außendurchmesser von mindestens 20 m. Er hat eine einstreifig befahrbare Kreisfahrbahn und einstreifige Kreiszufahrten und Kreisausfahrten. Die Kreisinsel ist nicht überfahrbar. Querungshilfen ermöglichen Fußgängern die Überquerung der Einmündung.

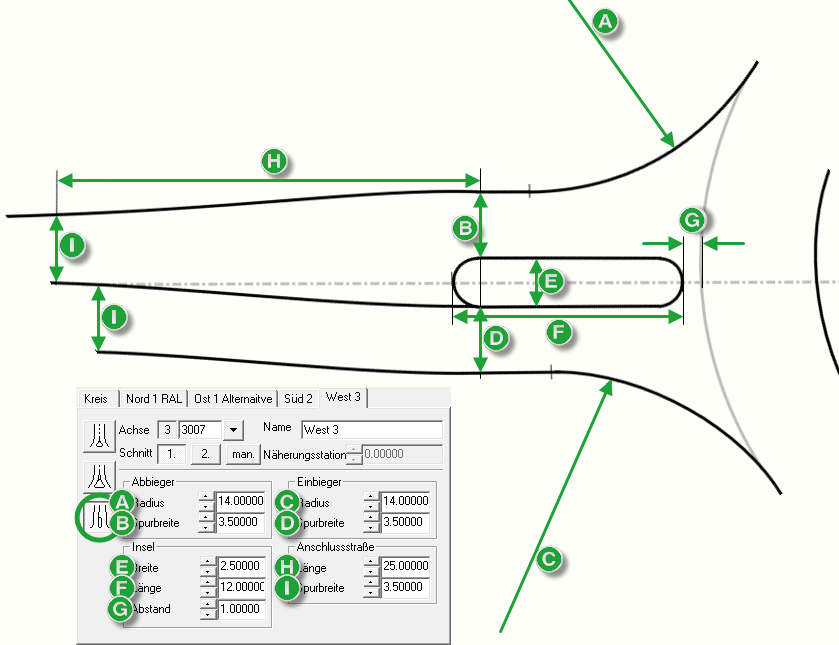

Abbildung 1. Längen bei der Einmündung für kleinen Kreisverkehrsplatz innerorts

Allgemeine Angaben

Name legt die Bezeichnung der Einmündung zur Unterscheidung fest.

Schnitt legt die Lage des Schnittpunkts der Einmündungsachse mit der Kreisachse fest.

Näherungsstation: Bei bestimmten Achskonstellationen ist die eindeutige Berechnung der Querprofile nicht möglich. Durch die Angabe einer Näherungsstation wird die Berechnung unterstützt. Somit wird ein korrektes Ergebnis angezeigt.

Eingabedaten

Die ausgewählte Achse wird automatisch in das dafür vorgesehene Feld übernommen.

Achse legt die Nummer der Achse fest, welche die Einmündung bildet. Um diese Achse wird die Insel angelegt (Knotenpunktzufahrt).

Name legt die Bezeichnung der Einmündung im Achsmanager fest.

Schnitt legt fest, an welchem Schnittpunkt zwischen Außenkreisachse und einmündender Achse die Einmündung konstruiert wird.

1. und 2. bezeichnen die Schnittpunkte.

Mit man. lässt sich der Ort der Einmündung manuell festlegen. Die Näherungsstation legt die ungefähre Lage auf der Außenkreisachse fest.

Abbieger/Einbieger

Abbieger (Kreisausfahrt) und Einbieger (Kreiszufahrt) legen die Maße für die Fahrstreifen fest:

Radius legt die Krümmung der Randachse fest.
Spurbreite legt die Breite des Fahrstreifens im parallelen Bereich fest.

Insel

Legt die Maße für die Fahrbahnteiler fest:

Breite legt die Breite des Fahrbahnteilers im parallelen Bereich fest.
Länge legt die Gesamtlänge des Fahrbahnteilers fest.
Abstand legt den Abstand zwischen Ende des Fahrbahnteilers in Zufahrtrichtung und Randachse der Kreisfahrbahn auf der Achse der Anschlussstraße fest.

Anschlussstraße

Legt die Maße der Fahrstreifen auf der freien Strecke fest.

Länge (Verziehungslänge) legt die Länge der Verschwenkung des Fahrstreifens für die Insel fest. Gemessen wird vom Anfang der Verziehung bis zum Ende der Inselausrundung (Anfang des parallelen Bereichs) in Zufahrtrichtung.
Spurbreite legt die Breite der Fahrstreifen auf der freien Strecke fest.
