Bereichprüfung

Mit Bereichprüfung definieren Sie zulässige Wertebereiche für die Deckenbuchdefinition. Bei Überschreitungen oder Unterschreitungen wird eine Warnmeldung angezeigt.

Die Werte werden von der Achse aus nach außen ermittelt:

Negative Werte nach unten
Positive Werte nach oben

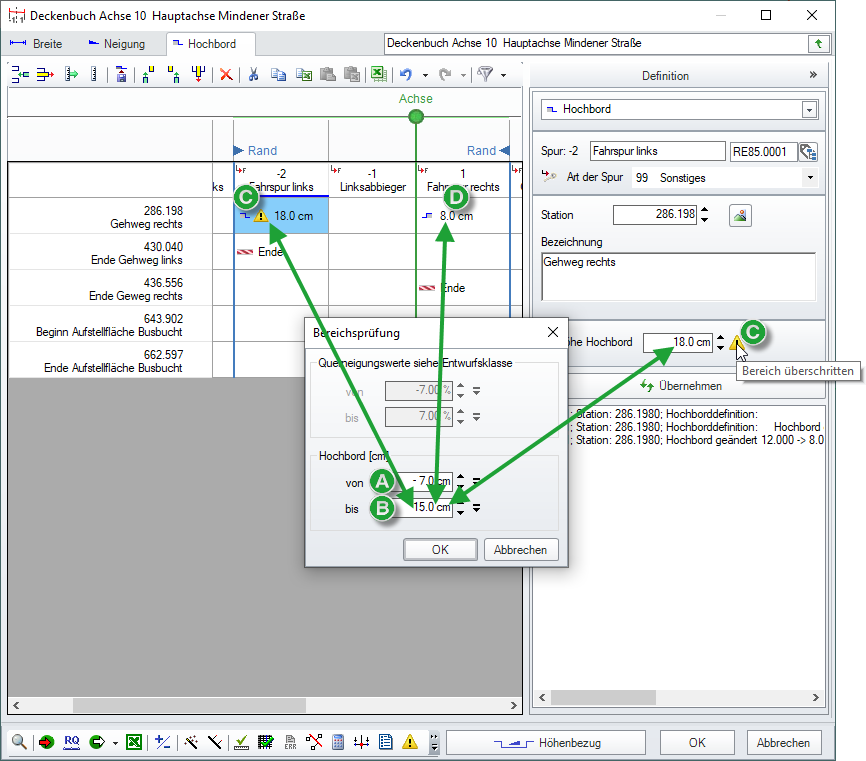

Abbildung 1. Bereichsprüfung

Anmerkung:

Die Meldungen des Programms dienen der Kontrolle. Das Programm weist auf die Überschreitung hin, sie können aber trotzdem mit den eingegebenen Werten weiterarbeiten.

Weitere Informationen

Die Wertebereiche sind in der Datei deckpara.par im Projektordner gespeichert. Die Datei deckpara.par wird beim Anlegen eines neuen Projektes mit folgenden Standardwerten automatisch erzeugt:

Querneigung -6 Prozent (Linksneigung) bis +6 Prozent (Rechtsneigung)
Die RAS-L ermöglicht maximal 8 Prozent Querneigung (bei Einhaltung einer maximalen Schrägneigung von 10 Prozent).
Anmerkung:
Wurde die Achse einer Entwurfsklasse zugeordnet, ist die Querneigungseinstellung ausgegraut. Ein entsprechender Hinweis wird angezeigt.
Hochbord -15 cm (nach unten) bis +15 cm (nach oben)
Die RAS-L gibt für Hochborde ein Regelmaß von 12 cm bzw. 15 cm auf Bauwerken vor. Die RAS-L ermöglicht maximal 20 cm hohe Hochborde.
Anmerkung:

Bei der Deckenbuchdefinition wird das Hochbord in Zentimetern [cm] eingegeben, zum Beispiel 12 für ein 12 Zentimeter hohes Hochbord.
