Breite

Mit Breite legen Sie die Breiten der Deckenbuchspuren stationsbezogen fest.

Übernehmen überträgt die Änderungen in die Matrix.

Anmerkung:

Wird die Bearbeitung der Definition ohne Übernehmen verlassen, erfolgt eine Sicherheitsabfrage, ob die Änderungen übernommen werden sollen.

Protokoll zeigt die Abfolge der eingegebenen Daten/verwendeten Befehle in einer Liste an.

Definition

Legt den Typ der Breitendefinition fest.

Zur Auswahl stehen:

Breite
Konstante Breite als absoluter Abstand zur Achse oder mit relativem Abstand zum Außenrand der benachbarten Spur.
Eine Breitendefinition von 0,000 m bewirkt bereits an dieser Station die Breite von 0,000 m.
Anmerkung:

Die Definitionsart Breite besitzt als Vorgabe die Verziehungsart keine. Somit springt die Spurbreite bei einem Definitionswechsel auf den neuen Wert. Die Verziehung kann auch linear oder nach RAS-L definiert werden.
Bezugsachse
Die Breite wird aus einer Bezugsachse abgeleitet. Als Bezugsachsen bieten sich Rand- und Tropfenachsen im Einmündungsbereich an, ebenso als Achsen definierte Parkflächen und Haltebuchten.
Anmerkung:

Durch Eingabe einer Anfangs- und Endstation kann der Stationsbereich eingeschränkt werden. Bildet die Achse ein geschlossenes Element, wie z. B. die Bordsteinlinie eines Tropfens, kann die Berechnungsart geschlossen gewählt werden, sofern der Stationsbereich den Achsursprung überschreitet. Soll die komplette Achse benutzt werden, bleiben Anfangs- und Endstation auf 0,00.
Korrespondenz
Legt die Spurbreite über korrespondierende Querprofile fest.
Bei Eingabe eines Abstands wird die Breite bezogen auf eine relativ zu einer zweiten Achse laufenden Linie festgelegt.
Bei Eingabe zweier Abstände wird die Linie im Verhältnis der Abstände zwischen zwei Achsen gelegt. Sind beide Abstände gleich, verläuft die Linie mittig.
Zwangspunktgruppe
Die Zwangspunkte der gewählten Gruppe werden bei der Berechnung (Breite/Höhenbezug) in aufsteigender Stationierung geradlinig verbunden verarbeitet.
Anmerkung:
Bögen oder Splines sind für Zwangspunkte nicht vorgesehen.
Automatisch
Wenn eine äußere Spur über absoluten Abstand oder über Bezugsachse definiert wurde, kann eine undefinierte Spur dazwischen definiert werden, die in der Breite automatisch variiert.
Ende
Das Definitionsende muss nur gesetzt werden, wenn eine Spur vor dem eigentlichen Achsende aufhören oder unterbrochen werden soll.
Genau an der Station gilt noch die Breitendefinition der Station davor.
Anmerkung:

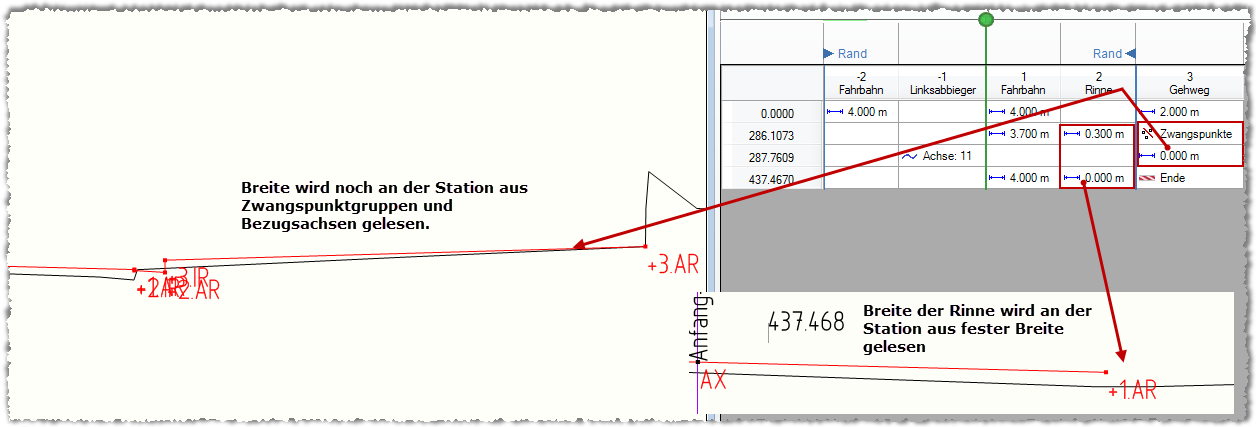

Bei der Definition eines Endes endet nicht die Breitendefinition, sondern die Spurbreite wird ab 1 mm nach der entsprechenden Station auf 0,00 gesetzt.

Wenn vor der Station die Breite über eine Zwangspunktgruppe oder über einen Achsbezug definiert ist, wird genau an dieser Station noch die Breite aus dem Achsbezug bzw. aus der Zwangspunktgruppe verwendet.
