Neigung
Mit Neigung legen Sie die Querneigungen der Oberfläche der Deckenbuchspuren stationsbezogen fest.
Die Querneigung wird immer von der Achse nach außen definiert.

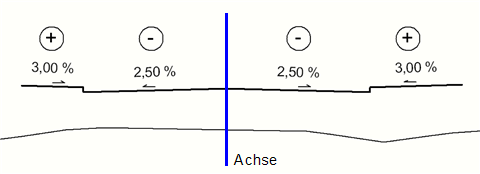

positiver Wert…der innere Spurrand (näher bei der Achse) liegt tiefer als der äußere Spurrand. Die Oberfläche dieser Spur steigt von der Achse aus gesehen an.
negativer Wert…der innere Spurrand (näher bei der Achse) liegt höher als der äußere Spurrand. Die Oberfläche dieser Spur fällt von der Achse aus gesehen ab.
Die Eingabe der Querneigung kann numerisch erfolgen.
Liegt sie nicht innerhalb der in der in der Unteren Werkzeugleiste > Bereichsprüfung eingestellten zulässigen Bereiche, wird der Wert auch übernommen. Es erscheint jedoch eine Warnmeldung.
Verziehung
Soll eine Querneigungsverziehung eingegeben werden, wird für die jeweilige Spur am Verziehungsbeginn die bis dahin gültige Querneigung nochmals angegeben. Am Verziehungsende wird die neue Querneigung angegeben. In dem Stationsintervall dazwischen wird nun linear von der einen auf die andere Querneigung verzogen.
Soll bei einem Querneigungswechsel an einer bestimmten Station der Nulldurchgang erzwungen werden, muss an dieser Station einfach die Querneigung Null vorgegeben werden. So wird von der Ausgangsneigung auf Null und von Null auf die Zielneigung verzogen.
Definition
Legt den Typ der Zelle fest.
Zur Auswahl stehen:
NeigungLegt den Betrag und die Richtung der Querneigung fest.
EndeDas Definitionsende muss nur gesetzt werden, wenn eine Neigung vor dem eigentlichen Achsende aufhören oder unterbrochen werden soll.
Genau an der Station gilt noch die Neigungsdefinition der Station davor.
Anmerkung:Bei der Definition eines Endes endet nicht die Neigungsdefinition, sondern die Neigung wird ab 1 mm nach der entsprechenden Station auf 0,00 gesetzt.
